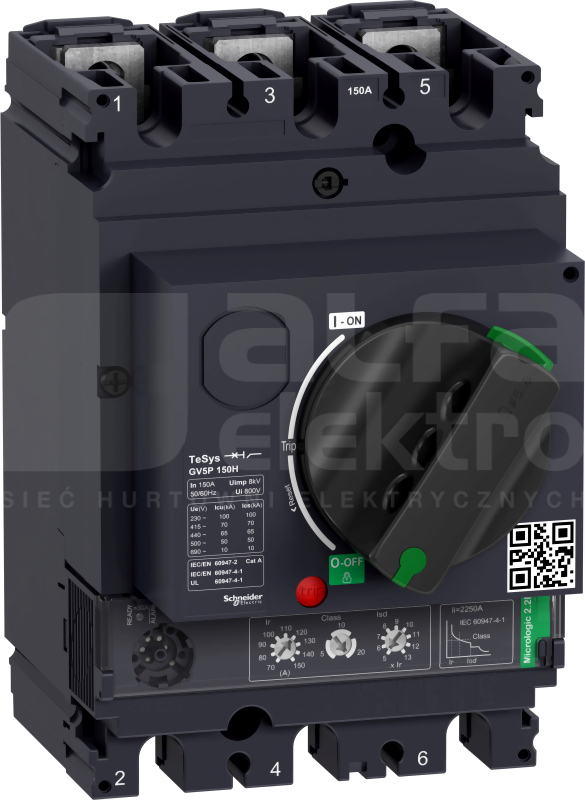

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 150A/690V, do ochrony silników 3-fazowych 55–75kW przy 400V. Zapewnia termiczne zabezpieczenie magnetyczne i dodatkowe zabezpieczenia, zdolność wyłączania Icu 70 kA, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie do szyn lub kabli z końcówkami (bezpośrednie podłączenie kabli z dodatkowymi złączami). Zabezpieczenie termiczne regulowane za pomocą pokrętła z nastawą prądu Ir w zakresie 70-150A i z możliwością wyboru klasy wyłączania 5, 10 lub 20, zabezpieczenie magnetyczne w zakresie 15 In. Dodatkowe zabezpieczenia ze stałym odbiorem obejmują ochronę przed zwłoką czasową Isd przy 13 Ir, zabezpieczenie przed asymetrią fazową i utratą mocy. Udostępnia on wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i wyzwalaczy napięciowych (MN, MX). Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine) i Green Premium (RoHS/REACh)
Dane techniczne
Głębokość
155 mm
Liczba biegunów
3
Straty mocy
27.6 W
Szerokość
105 mm
Wysokość
161 mm
Zakres nastawy wyzwalacza przeciążeniowego
70 - 150 A
Zakres nastawy wyzwalacza zwarciowego
150 - 150 A
Znamionowa moc pracy dla AC-3, 230 V
75 kW
Znamionowa moc pracy dla AC-3, 400 V
110 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
