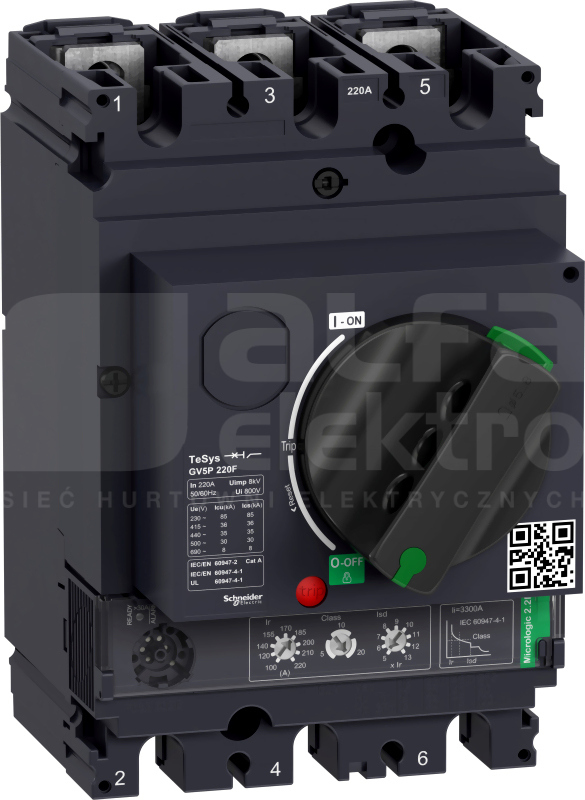

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 220 A/690 V, do ochrony silników 3-fazowych 90-110kW przy 400V. Zapewnia termiczne zabezpieczenie magnetyczne i dodatkowe zabezpieczenia, zdolność wyłączania Icu 36 kA, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie do szyn lub kabli z końcówkami (bezpośrednie podłączenie kabli z dodatkowymi złączami). Zabezpieczenie termiczne regulowane za pomocą pokrętła z nastawą prądu Ir w zakresie 100-220A i z możliwością wyboru klasy wyłączania 5, 10 lub 20, zabezpieczenie magnetyczne przy 15 In. Dodatkowe zabezpieczenia ze stałym odbiorem obejmują ochronę przed zwłoką czasową Isd przy 13 Ir, zabezpieczenie przed asymetrią fazową i utratą mocy. Udostępnia on wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i wyzwalaczy napięciowych (MN, MX). Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine) i Green Premium (RoHS/REACh)
Dane techniczne
Głębokość
155 mm
Liczba biegunów
3
Straty mocy
52.8 W
Szerokość
105 mm
Wysokość
161 mm
Zakres nastawy wyzwalacza przeciążeniowego
100 - 220 A
Zakres nastawy wyzwalacza zwarciowego
220 - 220 A
Znamionowa moc pracy dla AC-3, 230 V
90 kW
Znamionowa moc pracy dla AC-3, 400 V
132 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
