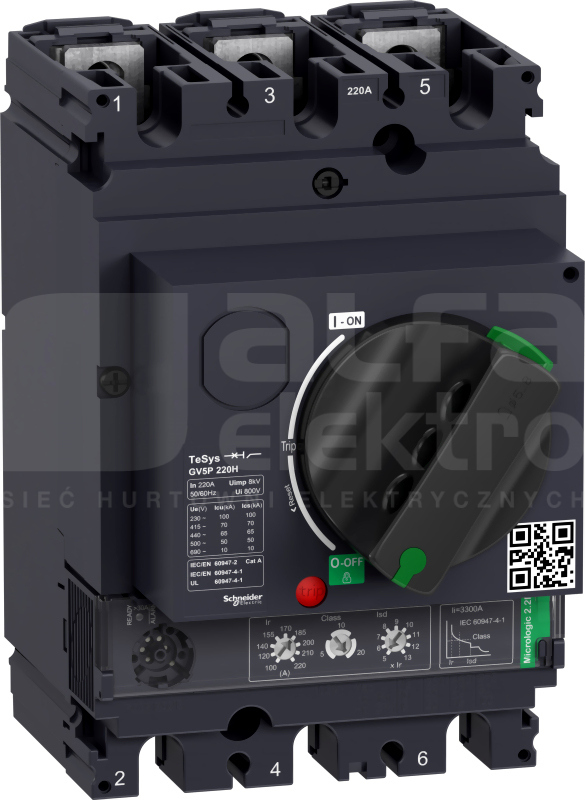

Wyłącznik silnikowy GV tesys, 3-polowy (3P), 220 A/690 V, do ochrony silników 3-fazowych 90-110kW@400V. Zapewnia termiczne zabezpieczenie magnetyczne i dodatkowe zabezpieczenia, zdolność wyłączania Icu 70 kA, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie do prętów lub kabli z uchwytami (bezpośrednie podłączenie kabli z dodatkowymi złączami). Zabezpieczenie termiczne regulowane za pomocą tarcz z nastawą prądu Ir w zakresie 100-220A i z możliwością wyboru klasy wyłączania 5, 10 lub 20, zabezpieczenie magnetyczne przy 15 In. Dodatkowe zabezpieczenia ze stałym pobudzeniem obejmują zabezpieczenie z krótkim opóźnieniem Isd przy 13 Ir, zabezpieczenie przed asymetrią fazową i utratą mocy. Udostępnia on wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i wyzwalaczy napięciowych (MN, MX). Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine) i Green Premium (RoHS/REACh)
Dane techniczne
Głębokość
155 mm
Liczba biegunów
3
Straty mocy
52.8 W
Szerokość
105 mm
Wysokość
161 mm
Zakres nastawy wyzwalacza przeciążeniowego
100 - 220 A
Zakres nastawy wyzwalacza zwarciowego
220 - 220 A
Znamionowa moc pracy dla AC-3, 230 V
90 kW
Znamionowa moc pracy dla AC-3, 400 V
132 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

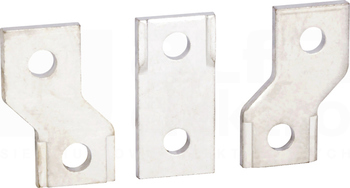

Rozszerzenia zacisków TeSys GV do wyłączników silnikowych GV5, GV6. Służy do zwiększenia rozstawu zacisków zasilania z 35 mm do 45 mm. W przypadku rozszerzeń zacisków obowiązkowe jest stosowanie ekranów izolacyjnych GV7AC05 na tylnej płycie wyłącznika automatycznego. Zgodne z Green Premium...

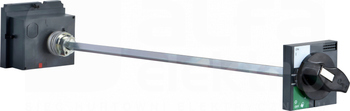

Wydłużony uchwyt obrotowy TeSys GV, do wyłączników silnikowych GV5, GV6 zamontowanych wewnątrz obudowy i obsługiwanych z zewnątrz. Do korzystania z głównego wyłącznika służy czarny uchwyt na szarej płycie przedniej ze wskazaniem 3 pozycji OFF, ON, TRIP. Mechanizm uchwytu do montażu na...

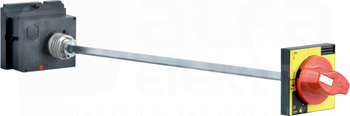

Wydłużony uchwyt obrotowy TeSys GV, do wyłączników silnikowych GV5, GV6 zamontowanych wewnątrz obudowy i obsługiwanych z zewnątrz. W przypadku użycia wyłącznika awaryjnego, jest on wyposażony w czerwony uchwyt na żółtej płycie przedniej ze wskazaniem 3 pozycji OFF, ON, TRIP. Mechanizm...
