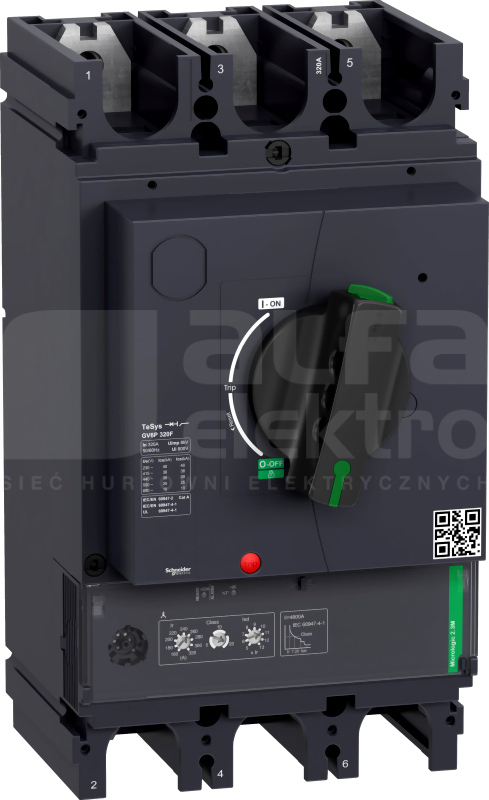

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 320 A/690 V, do ochrony silników 3-fazowych 132-160kW przy 400V. Zapewnia termiczne zabezpieczenie magnetyczne i dodatkowe zabezpieczenia, zdolność wyłączania Icu 36 kA, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie do szyn lub kabli z końcówkami (bezpośrednie podłączenie kabli z dodatkowymi złączami). Zabezpieczenie termiczne regulowane za pomocą pokrętła z nastawą prądu Ir w zakresie 160-320A i z możliwością wyboru klasy wyłączania 5, 10 lub 20, zabezpieczenie magnetyczne przy 15 In. Dodatkowe zabezpieczenia ze stałym odbiorem obejmują ochronę przed zwłoką czasową Isd przy 13 Ir, zabezpieczenie przed asymetrią fazową i utratą mocy. Udostępnia on wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i wyzwalaczy napięciowych (MN, MX). Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine) i Green Premium (RoHS/REACh)
Dane techniczne
Głębokość
179 mm
Liczba biegunów
3
Straty mocy
57.6 W
Szerokość
140 mm
Wysokość
255 mm
Zakres nastawy wyzwalacza przeciążeniowego
160 - 320 A
Zakres nastawy wyzwalacza zwarciowego
320 - 320 A
Znamionowa moc pracy dla AC-3, 230 V
132 kW
Znamionowa moc pracy dla AC-3, 400 V
250 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Rozszerzenia zacisków TeSys GV do wyłączników silnikowych GV5, GV6. Służy do zwiększenia rozstawu zacisków zasilania z 35 mm do 45 mm. W przypadku rozszerzeń zacisków obowiązkowe jest stosowanie ekranów izolacyjnych GV7AC05 na tylnej płycie wyłącznika automatycznego. Zgodne z Green Premium...

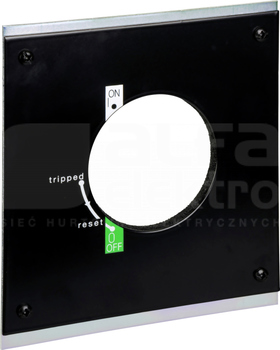

It is a direct rotary handle for Compact NSX 400/630 and PowerPact Multistandard L frames devices. It is suitable for isolation and it is used for the control of an MCC switchboard. It maintains the access to trip unit settings and to the push to trip button. It is equipped with a standard black handle...
