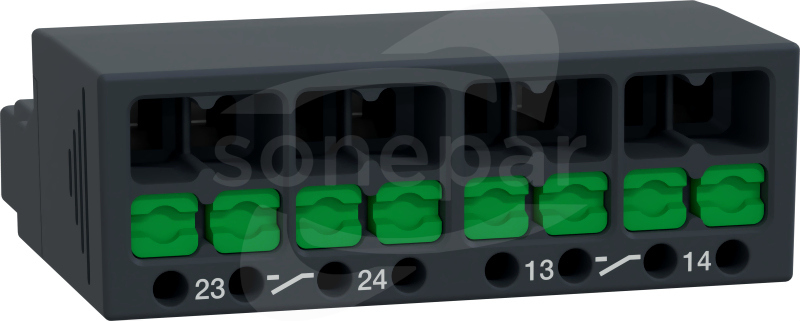

Blok styków pomocniczych TeSys GV do wyłączników silnikowych GV2ME*A. Styki pomocnicze 2NO. Znamionowe do pracy do 2 A/240 V AC i 1 A/60 V DC. Montowany przed wyłącznikiem automatycznym, wyposażony jest w zaciski SNAP IN umożliwiające beznarzędziowe okablowanie elastycznym kablem i zapewniające trwałe połączenie. Certyfikaty zgodności z wieloma normami, zgodność z przepisami dotyczącymi ochrony środowiska (RoHS/REACh)
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 1 A/690 V, do zastosowań w silnikach 3-fazowych 0.25kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 0.63-1A, wyzwalanie magnetyczne przy 13xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski SNAP IN...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.63 - 1 A
Zakres nastawy wyzwalacza zwarciowego
13 - 13 A
Znamionowa moc pracy dla AC-3, 230 V
0.12 kW
Znamionowa moc pracy dla AC-3, 400 V
0.25 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 0.16A/690V, do zastosowań w silnikach 3-fazowych o mocy poniżej 0.06kW 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 0.1-0.16A, wyzwalanie magnetyczne przy 9xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.1 - 0.16 A
Zakres nastawy wyzwalacza zwarciowego
1.5 - 1.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.018 kW
Znamionowa moc pracy dla AC-3, 400 V
0.037 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy GV tesys, 3-polowy (3P), 0.25 A/690 V, do zastosowań w silnikach 3-fazowych 0.06kW@400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 0.16-0.25A, wyzwalanie magnetyczne przy 9xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski SNAP IN, które...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.16 - 0.25 A
Zakres nastawy wyzwalacza zwarciowego
2.4 - 2.4 A
Znamionowa moc pracy dla AC-3, 230 V
0.037 kW
Znamionowa moc pracy dla AC-3, 400 V
0.06 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy GV tesys, 3-polowy (3P), 0.4 A/690 V, do zastosowań w silnikach 3-fazowych 0.09kW@400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 0.25-0.4A, wyzwalanie magnetyczne przy 13xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski SNAP IN, które...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.25 - 0.4 A
Zakres nastawy wyzwalacza zwarciowego
5 - 5 A
Znamionowa moc pracy dla AC-3, 230 V
0.06 kW
Znamionowa moc pracy dla AC-3, 400 V
0.09 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 0.63 A/690 V, do zastosowań w silnikach 3-fazowych 0.12-0.18kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 0.4-0.63A, wyzwalanie magnetyczne przy 13xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski SNAP...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.4 - 0.63 A
Zakres nastawy wyzwalacza zwarciowego
8 - 8 A
Znamionowa moc pracy dla AC-3, 230 V
0.09 kW
Znamionowa moc pracy dla AC-3, 400 V
0.18 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 1.6 A/690 V, do zastosowań w silnikach 3-fazowych 0.37-0.55kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 1-1.6A, wyzwalanie magnetyczne przy 13xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski SNAP...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
1 - 1.6 A
Zakres nastawy wyzwalacza zwarciowego
22.5 - 22.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.25 kW
Znamionowa moc pracy dla AC-3, 400 V
0.55 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy GV tesys, 3-polowy (3P), 10 A/690 V, do zastosowań w silnikach 3-fazowych 3-4kW@400V. Zapewnia ochronę termiczno-magnetyczną z zakresem nastaw termicznych 6-10A, wyzwalanie magnetyczne przy 13xIn, wysoka zdolność wyłączania Icu 100kA@400V. Jest wyposażony w zaciski SNAP...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
6 - 10 A
Zakres nastawy wyzwalacza zwarciowego
138 - 138 A
Znamionowa moc pracy dla AC-3, 230 V
2.2 kW
Znamionowa moc pracy dla AC-3, 400 V
4 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy GV tesys, 3-polowy (3P), 14 A/690 V, do zastosowań w silnikach 3-fazowych 5.5kW@400V. Zapewnia ochronę termiczno-magnetyczną z zakresem nastaw termicznych 9-14A, wyzwalanie magnetyczne przy 13xIn, wysoka zdolność wyłączania Icu 15kA@400V. Jest wyposażony w zaciski SNAP IN...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
9 - 14 A
Zakres nastawy wyzwalacza zwarciowego
170 - 170 A
Znamionowa moc pracy dla AC-3, 230 V
3 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 18 A/690 V, do zastosowań w silnikach 3-fazowych 7.5kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem nastaw termicznych 13-18A, wyzwalanie magnetyczne przy 13xIn, wysoka zdolność wyłączania Icu 15kA@400V. Jest wyposażony w zaciski...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
13 - 18 A
Zakres nastawy wyzwalacza zwarciowego
223 - 223 A
Znamionowa moc pracy dla AC-3, 230 V
4 kW
Znamionowa moc pracy dla AC-3, 400 V
7.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy GV tesys, 3-polowy (3P), 2,5 A/690 V, do zastosowań w silnikach 3-fazowych 0.75kW@400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 1.6-2.5A, wyzwalanie magnetyczne przy 13xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski SNAP IN, które...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
1.6 - 2.5 A
Zakres nastawy wyzwalacza zwarciowego
33.5 - 33.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.37 kW
Znamionowa moc pracy dla AC-3, 400 V
0.75 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 23 A/690 V, do zastosowań w silnikach 3-fazowych 9 kW przy 400 V. Zapewnia ochronę termiczno-magnetyczną z zakresem nastaw termicznych 17-23A, wyzwalanie magnetyczne przy 13xIn, wysoka zdolność wyłączania Icu 15kA@400V. Jest wyposażony w zaciski...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
17 - 23 A
Zakres nastawy wyzwalacza zwarciowego
327 - 327 A
Znamionowa moc pracy dla AC-3, 230 V
5.5 kW
Znamionowa moc pracy dla AC-3, 400 V
9 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 25 A/690 V, do zastosowań w silnikach 3-fazowych 11kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem nastaw termicznych 20-25A, wyzwalanie magnetyczne przy 13xIn, wysoka zdolność wyłączania Icu 15kA@400V. Jest wyposażony w zaciski SNAP...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
20 - 25 A
Zakres nastawy wyzwalacza zwarciowego
327 - 327 A
Znamionowa moc pracy dla AC-3, 230 V
5.5 kW
Znamionowa moc pracy dla AC-3, 400 V
11 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 32 A/690 V, do zastosowań w silnikach 3-fazowych 15 kW przy 400 V. Zapewnia ochronę termiczno-magnetyczną z zakresem nastaw termicznych 24-32A, wyzwalanie magnetyczne przy 13xIn, wysoka zdolność wyłączania Icu 10kA@400V. Jest wyposażony w zaciski...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
24 - 32 A
Zakres nastawy wyzwalacza zwarciowego
416 - 416 A
Znamionowa moc pracy dla AC-3, 230 V
7.5 kW
Znamionowa moc pracy dla AC-3, 400 V
15 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 4 A/690 V, do zastosowań w silnikach 3-fazowych 1.1-1.5kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 2.5-4A, wyzwalanie magnetyczne przy 13xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski SNAP IN...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
2.5 - 4 A
Zakres nastawy wyzwalacza zwarciowego
51 - 51 A
Znamionowa moc pracy dla AC-3, 230 V
0.75 kW
Znamionowa moc pracy dla AC-3, 400 V
1.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

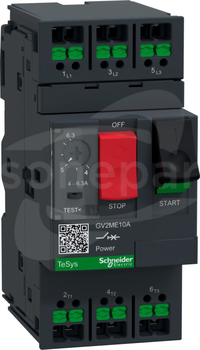

Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 6.3 A/690 V, do zastosowań w silnikach 3-fazowych 2.2kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem 4-6.3A, wyzwalanie magnetyczne przy 13xIn, wysoką zdolność wyłączania Icu 100kA przy 400V. Jest wyposażony w zaciski SNAP IN, które...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
4 - 6.3 A
Zakres nastawy wyzwalacza zwarciowego
78 - 78 A
Znamionowa moc pracy dla AC-3, 230 V
1.1 kW
Znamionowa moc pracy dla AC-3, 400 V
2.2 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
