Charakterystyka ogólna:

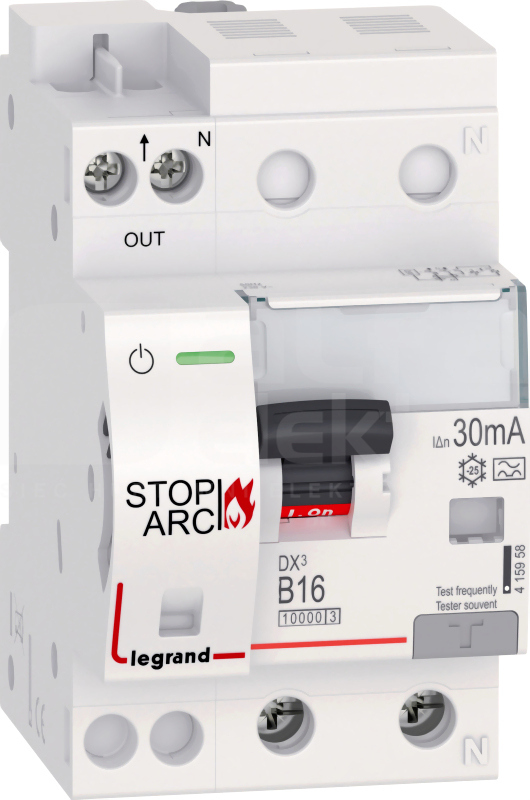

Detektory zwarć łukowych - DX3 Stop Arc
Zintegrowane z wyłącznikiem różnicowonadprądowym
-Zgodne z najnowszymi wytycznymi normy IEC 60364-4-42 odnośnie poprawy bezpieczeństwa budynków i ich użytkowników poprzez zastosowanie urządzeń typu AFDD
-Zastępują w instalacji standardowy wyłącznik różnicowonadprądowy zapewniając dodatkową ochronę w przypadku wystąpienia zwarć łukowych (iskrzenia)
- Zgodne z normami IEC/EN 62606
Parametry produktu:
Dwubiegunowy (1P+N) - 230 V~
-Biegun N po prawej stronie
-Znamionowa zwarciowa zdolność łączeniowa: 10000 A według IEC/EN 61009-1 - 230/240 V~
-Znamionowy prąd różnicowy: 30mA
-Typ: A
-Charakterystyka B
-Prąd znamionowy: 16 A
-Szerokość w modułach: 3
-Montaż na wsporniku TH35
-Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych
-Możliwość wyposażenia w styki pomocnicze i wyzwalacze serii DX3
-Dźwignia załączająca w kolorze czarnym
Dane techniczne
Częstotliwość
50 Hz
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Prąd znamionowy
16 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
3
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowy prąd różnicowy
0.03 A
Charakterystyka wyzwalania
B
Czułość
A
Jednocześnie rozłączany biegun N
Tak
Stopień ochrony (IP)
IP20
Dodatkowe wyposażenie fabryczne
Inne
Rodzaj napięcia sterowania urządzenia pomocniczego
