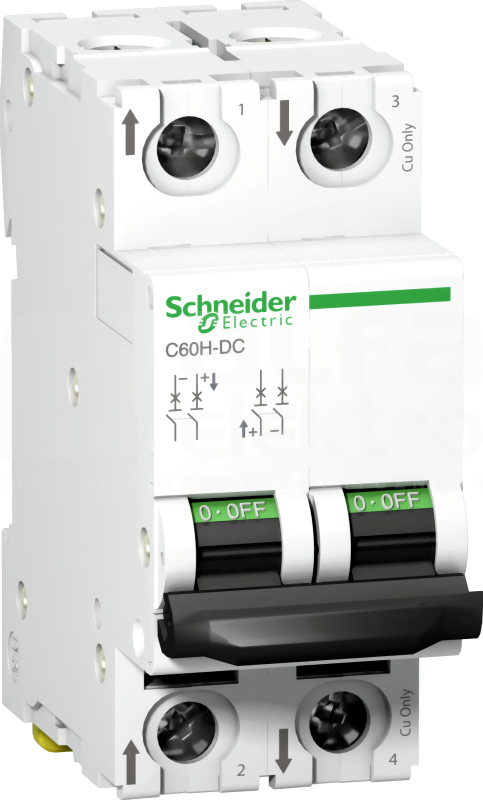

Ten Acti9 C60H-DC jest miniaturowym wyłącznikiem prądu stałego niskiego napięcia (MCB). Jest to wyłącznik automatyczny 2P z 2 chronionymi biegunami, prądem znamionowym 6A i krzywą zadziałania C. Znamionowa zdolność wyłączania zwarć wzrasta do 20 kA przy 220VDC zgodnym z normą GB 14048.2 i 20 kA przy 220VDC zgodnym z normą GB 14048.2. Ten produkt jest zgodny zarówno z normą mieszkaniową EN/IEC 60898-1, jak i przemysłową EN/IEC 60947-2. Ten miniaturowy wyłącznik automatyczny chroni obwód przed zwarciem i prądem przeciążenia. Zapewnia Visitrip dla bezpieczeństwa podczas konserwacji i Visisafe, skracając czas interwencji. Acti9 C60H-DC jest stosowany w obwodach prądu stałego (sterowanie i automatyka przemysłowa, transport, odnawialne źródła energii). Ten produkt jest przeznaczony dla budynków mieszkalnych i małych obiektów komercyjnych. Ma wytrzymałość elektryczną sięgającą 3000 cykli i wytrzymałość mechaniczną sięgającą 20000 cykli. Napięcie robocze 500VDC. Znamionowe napięcie izolacji interfejsu użytkownika wynosi 500VDC. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi 6 kV. Częstotliwość robocza wynosi 50 Hz lub 60 Hz. Można go zamontować na szynie DIN. Jego szerokość wynosi 4 skoki o 9 mm. Stopień zanieczyszczenia wynosi 3. Kategoria nadnapięciowa to IV. Kolor produktu jest biały (RAL9003). Waga wynosi 0,256 kg. Zgodnie z normą IEC 60529 stopień ochrony w obudowie wynosi IP20 i IP40. Temperatura robocza wynosi od -25°C do 70°C. Temperatura przechowywania wynosi od -40°C do 85°C
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
440 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
6 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
