This Acti9 P25M is a low voltage motor circuit breaker. It is a 3P circuit breaker with 3 protected poles, 14A rated current and K tripping curve. The rated short circuit breaking capacity goes up to 15kA at 400VAC to 415VAC conforming to EN/IEC 60947-2 standard. This product complies with both industrial standard EN/IEC 60898-1 and residential standard EN/IEC 60947-2. This miniature circuit breaker protects circuit against short circuit and overload current. The motor protection cicuit breaker Acti9 P25M is designed for installation in modular final distribution enclosures. The Ue operational voltage is 440VAC. The Ui rated insulation voltage is 690VAC. The Uimp rated impulse withstand voltage is 6kV. The operating frequency is 50Hz or 60Hz. It can be mounted on DIN rail for modular installation. Its width is 5 pitches of 9mm. The dimensions are (W) 45mm x (H) 89mm x (D) 70mm. The weight is 0.26kg. It has an IP20 degree of protection (as per IEC/EN 60529) on its terminals. The operating temperature is -20°C to 60°C. The storage temperature is -40°C to 80°C
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 6 mm²
Prąd znamionowy
14 A
Stopień zanieczyszczenia
3
Straty mocy
2.5 W
Szerokość wyrażona liczbą modułów
2.5
Temperatura otoczenia w warunkach pracy
-20 - 60 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Zestaw szyn zbiorczych TeSys GV, 3 fazy, 63A/690V, do równoległego oprzewodowania grup rozruszników silnikowych składających się z wyłączników silnikowych GV2 lub podstawek bezpiecznikowych LS1D32. Do użytku z zaciskami śrubowymi, składa się z 2 gnia zd odpływowych do połączenia równoległego 2 urządzeń...
Zestaw szyn zbiorczych TeSys GV, 3 fazy, 63A/690V, do równoległego oprzewodowania grup rozruszników silnikowych składających się z wyłączników silnikowych GV2 lub podstawek bezpiecznikowych LS1D32. Do użytku z zaciskami śrubowymi, składa się z 4 gnia zd odpływowych do równoległego połączenia 2 urządzeń...

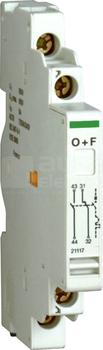

This Acti 9 NG125 electrical auxiliary is a normally open/close contact mounted on DIN rail. It is dedicated to Acti 9 P25M. It is used for remote indication of the position of the associated device. The 2 contacts 1NO + 1NC indicates "open" or "closed" position of the associated device. The width in...
