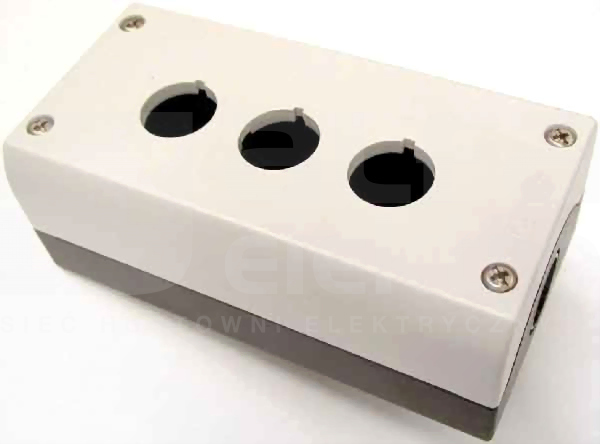

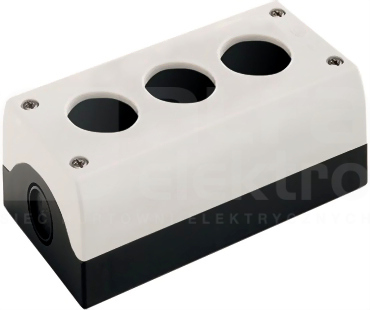

Obudowa do montażu powierzchniowego, Obudowa: Materiał izolowany, ze śrubami ze stali stopowej, Liczba lokalizacji: 3, Przepust kablowy: tył: 2 x M20, u góry: 2 x M20, boczny: 2 x M20/M25 (1 po każdej stronie), Stopień ochrony: IP66, IP67, IP69K, Wartość koloru RAL: RAL 7035, Kolor: Dolna część obudowy antracytowa, Podłączanie do SmartWire-DT: nie, Do zastosowania z: Przyciski (z podświetleniem), Przełączniki wybierakowe (z podświetleniem), Przyciski kluczykowe, Lampka sygnalizacyjna, przyciski zatrzymania kontrolowanego/awaryjnego z żółtą tabliczką

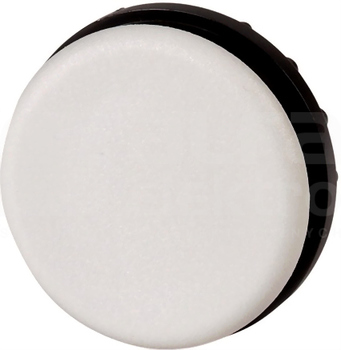

Zaślepka, Ogólne akcesoria, Funkcja: Do zamykania zapasowych miejsc montażu, Materiał: tworzywo sztuczne, Stopień ochrony: IP66, IP67, IP69K, Kolor jasnoszary, RAL 7035, Wartość koloru RAL: RAL 7035, Podłączanie do SmartWire-DT: nie
Element stykowy, Sposób podłączenia: Zaciski śrubowe, Mocowanie: Mocowanie do podstawy, Styki NC = rozwierne (R): 1 R, Styki Uwagi: = funkcja bezpieczeństwa, przez wymuszone otwarcie zgodnie z IEC/EN 60947-5-1, Skok elementu uruchamiającego i siła załączania zgodnie z DIN EN 60947-5-1, K.5.4.1: mm 4,8...
Element stykowy, Sposób podłączenia: Zaciski śrubowe, Mocowanie: Mocowanie do podstawy, Styki NO = zwierne (Z): 1 NO, Stopień ochrony: IP20, Podłączanie do SmartWire-DT: nie, Typ połączenia: Styk pojedynczy, Normy: IEC 60947-5-1
Membrana ochronna, Do zastosowania z: M22(S)-D…, M22(S)-L…, C22(S)-D…, C22(S)-L…, przezroczysta wersja do pracy w trudnych warunkach otoczenia i zastosowań w przemyśle spożywczym. Nie używać w połączeniu z ramką tabliczki opisowej M22S-ST ze względu na niemożność zagwarantowania zakładanego stopnia ochrony...

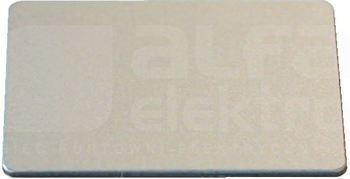

Wkładka do tabliczki, Zacisk śrubowy: Akcesoria, Urządzenie pojedyncze, Szerokość: 27 mm, Wysokość: 18 mm, Nazwa: kolor aluminium, bez opisu, Charakterystyka materiału: ABS z folią aluminiową wytłaczaną na gorąco, Podłączanie do SmartWire-DT: nie

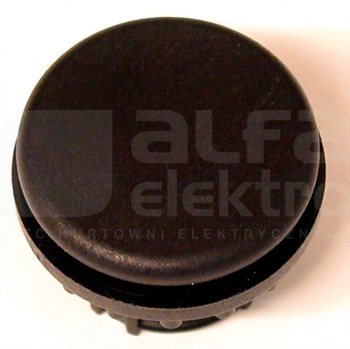

Zaślepka, Ogólne akcesoria, Funkcja: Do zamykania zapasowych miejsc montażu, Materiał: tworzywo sztuczne, Stopień ochrony: IP66, IP67, IP69K, Kolor czarny, Wartość koloru RAL: RAL 9005, Podłączanie do SmartWire-DT: nie
Ten wspornik przycisków pasuje do asortymentu urządzeń dowodzenia i sygnalizacji RMQ-Titan. Pasujące płytki przycisków można nabyć oddzielnie i mogą być one indywidualnie wygrawerowane laserowo na każde życzenie klienta

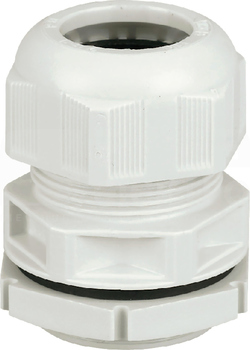

Dławik kablowy, przepust kablowy = M20, wymiary wytłoczenia = 20,5 mm, użytkowy NYM/NYY, 4-żyłowy = H05VV-F4 x 2,5/3 x 4, NYM 5 x 1,5/5 x 2,5mm², stopień ochrony IP68 do 5 szyn (30 min), poliamid, bezhalogenowy, RAL 7035, z przeciwnakrętką i wbudowanym odciążeniem, klasa palności V2 wg UL94
Dane techniczne
Do przewodów o średnicy
6 - 13 mm
Do ściany o grubości
0.5 - 2.5 mm
Długość gwintu
10 mm
Długość przekątnej sześciokąta
mm [NA]
Nominalny rozmiar gwintu metrycznego/PG
20
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
30 mm
Zakres temperatury pracy
-20 - 120 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Jasnoszary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Do stref zagrożonych wybuchem gazu
Brak
Wykonanie przeciwwybuchowe
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Mocowanie zatrzaskowe w otworze
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Materiał uszczelki
Kauczuk monomeryczny etylen-propylen-dien (EDPM)
Do stref zagrożonych wybuchem pyłu
Brak
Sposób mocowania dławnicy do obudowy
Śrubowy
Ochrona kabla przed zagięciem
Nie
Do kabli zbrojonych
Nie
Dławnica kablowa podzielna
Nie
Rodzaj uszczelnienia
Pierścień uszczelniający z nacięciami
Dławnica do kabla płaskiego
Nie
Z przeciwnakrętką
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
