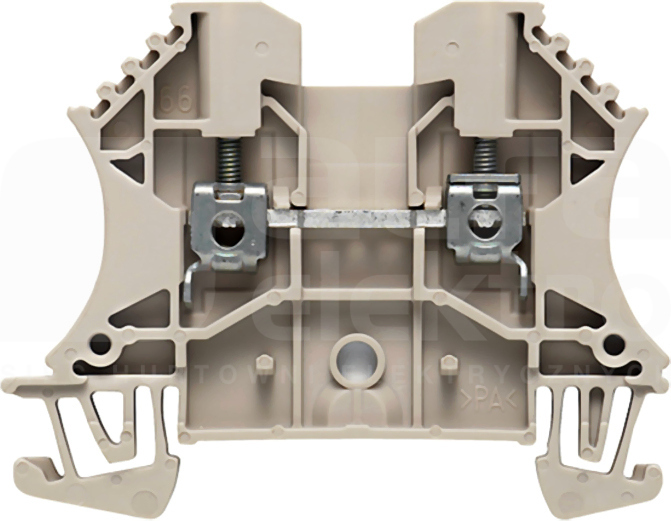

WDU 2,5 beżowy Złączka śrubowa
files/fotob/486280.jpg.
Informacje podstawowe
Producent:
Produkty z serii:
W-SERIES
Nr Katalogowy:
1020000000
Kod EAN:
4008190099633
Symbol Sonepar:
P00260188
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Dostępny
Opis produktu
Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
60 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 4 mm2
Prąd znamionowy In
24 A
Szerokość / rozmiar rastra
5.1 mm
Wysokość przy najniższym sposobie montażu
46.5 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Nie
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Produkty z serii
Produkty powiązane i akcesoria
Opis produktu

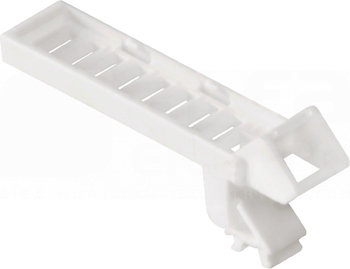

Uchwyt znacznika o dużej, dodatkowej powierzchni oznaczenia
Dane techniczne
Rozstaw (rozmiar rastra)
5 mm
Kolor
Inne
Rodzaj akcesorium/części
Inne
Opis produktu

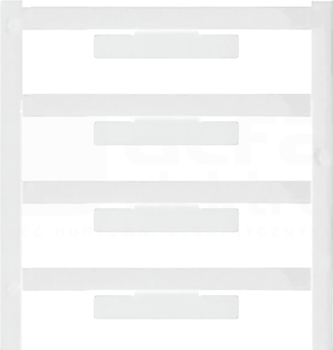

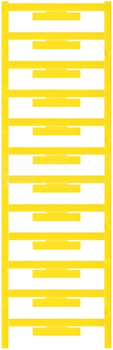

Oznaczniki do etykietowania terminali. Oznaczniki można wyetykietować przy pomocy drukarki lub plottera i odpowiedniego oprogramowania
Dane techniczne
Rozstaw (rozmiar rastra)
5 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Opis produktu

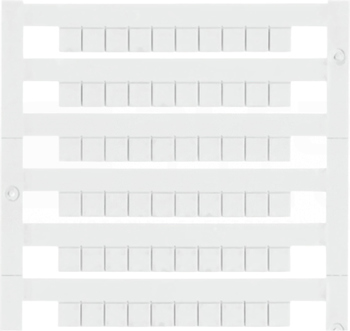

Oznaczniki do etykietowania terminali. Oznaczniki można wyetykietować przy pomocy drukarki lub plottera i odpowiedniego oprogramowania
Dane techniczne
Rozstaw (rozmiar rastra)
5 mm
Kierunek kodowania
Pionowy
Nadruk
Brak
Kolor
Biały
Opis produktu
Akcesoria bloku terminali do stosowanego ekranowania
Dane techniczne
Szerokość / rozmiar rastra
1.15 mm
Kolor
Inne
Sposób montażu
Inne
Materiał elementu izolacyjnego
Inne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Opis produktu

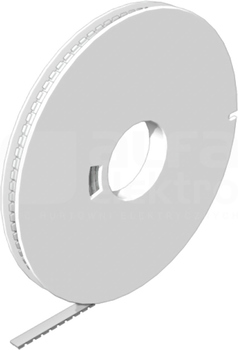

Oznaczniki do etykietowania terminali. Oznaczniki można wyetykietować przy pomocy drukarki lub plottera i odpowiedniego oprogramowania
Dane techniczne
Rozstaw (rozmiar rastra)
8 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Opis produktu
Akcesoria, Gniazdo wtykowe
Opis produktu
Wieko zacisków służące ochronie przed dotykaniem, pyłem i wilgocią
Dane techniczne
Szerokość
5 mm
Wysokość
11.74 mm
Kolor
Inne
Rodzaj akcesorium/części
Pokrywa
Opis produktu
Oznaczniki do etykietowania terminali. Oznaczniki można wyetykietować przy pomocy drukarki lub plottera i odpowiedniego oprogramowania
Dane techniczne
Rozstaw (rozmiar rastra)
5 mm
Szerokość
5 mm
Wysokość
11.74 mm
Kierunek kodowania
Poziomy
Nadruk
Brak
Kolor
Biały
Przezroczysty
Nie
Tekstowy
Bez nadruku
Opis produktu

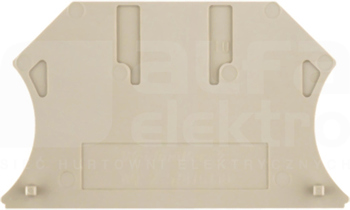

Płyta krańcowa i środkwa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
1050100000
WAP 16+35 WTW 2,5-10 beżowy Płytka skrajna/działowa
Szybki podgląd: Opis i parametry

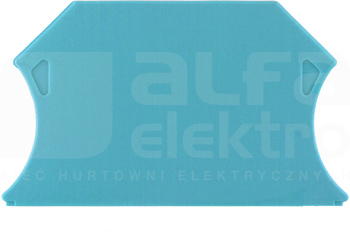

Opis produktu

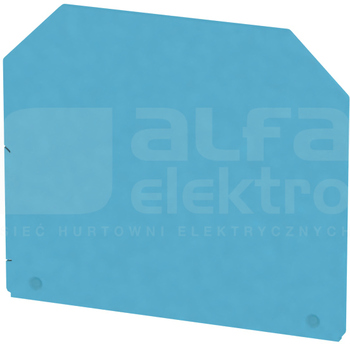

Płyta krańcowa i środkwa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
1050180000
WAP 16+35 WTW 2,5-10 BL nieb Płytka skrajna/działowa
Szybki podgląd: Opis i parametry

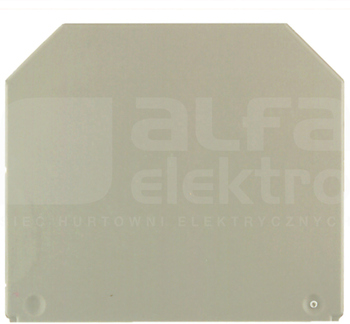

Opis produktu

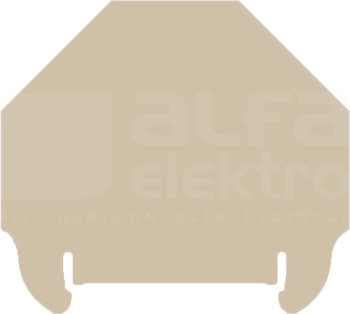

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Opis produktu
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Opis produktu
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Szerokość / rozmiar rastra
8 mm
Wysokość przy najniższym sposobie montażu
46.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Przykręcanie
Opis produktu

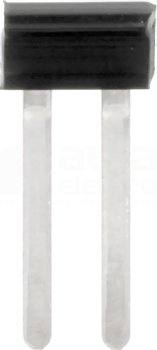

Łącznik krzyżowy służący do przeprowadzenia przez bloki zacisków dla potencjalnej dystrybucji lub przekazu sygnału
Dane techniczne
Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Rozstaw (rozmiar rastra)
5.1 mm
Kolor
Czarny
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Tak

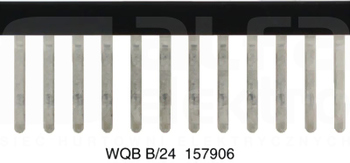

Opis produktu
Łącznik krzyżowy służący do przeprowadzenia przez bloki zacisków dla potencjalnej dystrybucji lub przekazu sygnału
Dane techniczne
Liczba mostkowanych złączek
24
Napięcie znamionowe
800 V
Rozstaw (rozmiar rastra)
5.1 mm
Kolor
Czarny
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Tak
Opis produktu

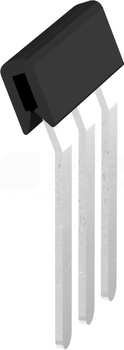

Łącznik krzyżowy służący do przeprowadzenia przez bloki zacisków dla potencjalnej dystrybucji lub przekazu sygnału
Dane techniczne
Liczba mostkowanych złączek
3
Napięcie znamionowe
800 V
Rozstaw (rozmiar rastra)
5.1 mm
Kolor
Czarny
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Tak

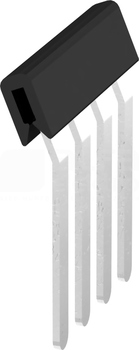

Opis produktu
Łącznik krzyżowy służący do przeprowadzenia przez bloki zacisków dla potencjalnej dystrybucji lub przekazu sygnału
Dane techniczne
Liczba mostkowanych złączek
4
Napięcie znamionowe
800 V
Rozstaw (rozmiar rastra)
5.1 mm
Kolor
Czarny
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Tak

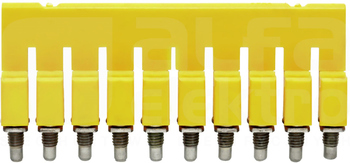

Opis produktu
Łącznik krzyżowy służący do przeprowadzenia przez bloki zacisków dla potencjalnej dystrybucji lub przekazu sygnału
Dane techniczne
Liczba mostkowanych złączek
10
Napięcie znamionowe
800 V
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
5.1 mm
Kolor
Żółty
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Tak

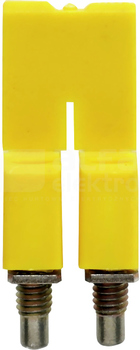

Opis produktu
Łącznik krzyżowy służący do przeprowadzenia przez bloki zacisków dla potencjalnej dystrybucji lub przekazu sygnału
Dane techniczne
Liczba mostkowanych złączek
2
Napięcie znamionowe
400 V
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
5.1 mm
Kolor
Żółty
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Tak

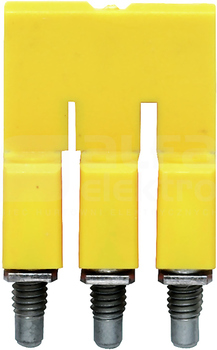

Opis produktu
Łącznik krzyżowy służący do przeprowadzenia przez bloki zacisków dla potencjalnej dystrybucji lub przekazu sygnału
Dane techniczne
Liczba mostkowanych złączek
3
Napięcie znamionowe
400 V
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
5.1 mm
Kolor
Żółty
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Tak
