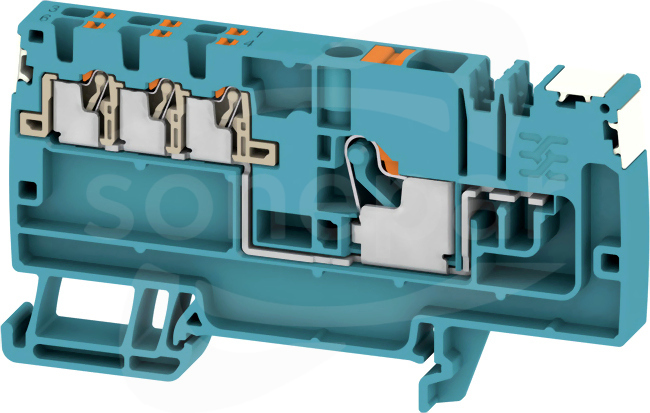

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
85.5 mm
Głębokość
47 mm
Liczba poziomów
1
Liczba zacisków na poziom
6
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 1.5 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 1.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 1.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 1.5 mm2
Prąd znamionowy In
17.5 A
Szerokość
3.5 mm
Szerokość / rozmiar rastra
3.5 mm
Wysokość
85.5 mm
Wysokość przy najniższym sposobie montażu
47 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Zielony
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Klasa palności materiału izolacyjnego zgodnie z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
58 mm
Głębokość
36 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
58 mm
Wysokość przy najniższym sposobie montażu
36 mm
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
58 mm
Głębokość
36 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
58 mm
Wysokość przy najniższym sposobie montażu
36 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
36 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2.4 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
