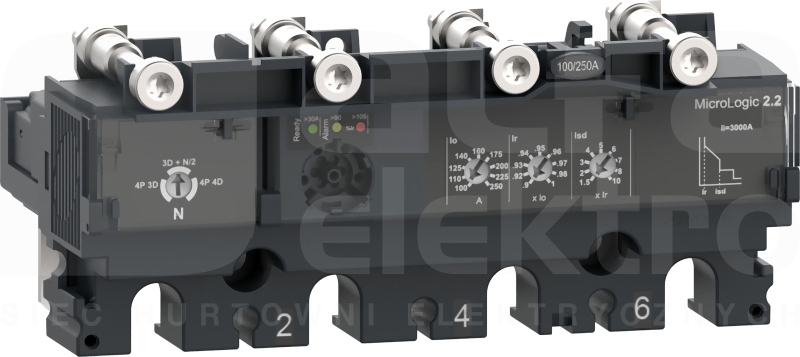

MicroLogic 2.2 to wyzwalacz elektroniczny 4-biegunowy 4d stosowany w wyłącznikach ComPacT NSX 100/160/250. Ten elektroniczny wyzwalacz o obciążeniu 100A jest optymalnym wyborem dla wszystkich dla wszystkich standardowych i określonych zastosowań. Za wiera on regulowane zabezpieczenie przeciążeniowe o długim czasie działania. Zapewnia również regulowane zabezpieczenie krótkoterminowe i bezzwłoczne zabezpieczenie przed zwarciem. MicroLogic 2.2 sygnalizuje przeciążenia za pomocą alarmowych diod LE D. Zielona dioda Ready miga, gdy wyłącznik jest gotowy do zadziałania. Ten produkt jest częścią naszej architektury EcoStruxure Power, jeżeli zostanie połączony z PowerTag NSX i bazą aparatu ComPacT NSX
Dane techniczne
Głębokość
89.4 mm
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
139.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
1500 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
Jest to 4-biegunowa rama podstawowa dla ComPacT NSX100H. ComPacT NSX zaprojektowano z myślą o optymalizacji przestrzeni i zdolności wyłączania dla wszystkich standardowych i specyficznych zastosowań. Ta podstawowa rama jest dostarczana bez jednostki wyzwalającej i jest kompatybilna z każdym typem...
Dane techniczne
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
18.8 W
Zakres napięcia znamionowego
690 - 690 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
70 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
