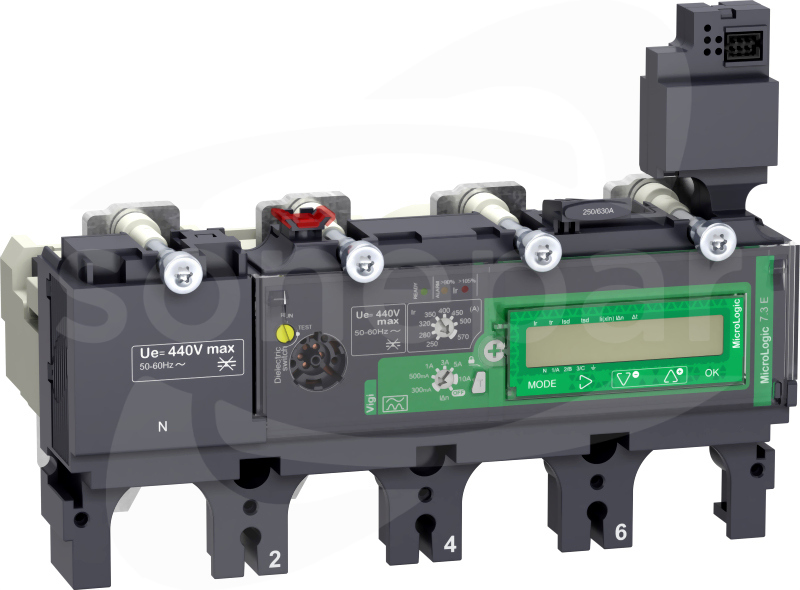

MicroLogic 7.3 E (Energia) to 4-biegunowy elektroniczny wyzwalacz stosowany w wyłącznikach Compact NSX 400/630. Ta elektroniczna jednostka wyzwalająca o mocy znamionowej 400A jest optymalnym wyborem dla wszystkich standardowych i specyficznych zastosowań. Zawiera regulowaną, długotrwałą ochronę przed przeciążeniami. Zapewnia również regulowaną ochronę krótkotrwałą i natychmiastową ochronę przed zwarciami. Wyzwalacz MicroLogic 7.3 E Vigi oferuje zintegrowane, regulowane zabezpieczenie ziemnozwarciowe. MicroLogic 7.3 E sygnalizuje przeciążenie za pomocą diod alarmowych. Zielona dioda LED miga, gdy wyłącznik jest gotowy do wyzwolenia. MicroLogic 7.3 E jest wyposażony w moduł wyświetlacza, który umożliwia pomiar energii i precyzyjną regulację ustawień. Dostępny zdalnie jest wstępny alarm upływu uziemienia po zainstalowaniu opcjonalnego modułu SDx (LV429532). Ten produkt należy do naszej architektury zasilania Ecostruxure, jeśli jest połączony z systemem Powertag NSX i wyłącznikiem Compact NSX
Dane techniczne
Głębokość
112.6 mm
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Napięcie zasilające dla DC
24 - 24 V
Szerokość
184.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
4800 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
Jest to 4-biegunowa rama podstawowa dla ComPacT NSX400F. ComPacT NSX zaprojektowano z myślą o optymalizacji przestrzeni i zdolności wyłączania dla wszystkich standardowych i specyficznych zastosowań. Ta podstawowa rama jest dostarczana bez jednostki wyzwalającej i jest kompatybilna z każdym typem...
Dane techniczne
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
76.8 W
Zakres napięcia znamionowego
690 - 690 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
400 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to 4-biegunowa rama podstawowa dla ComPacT NSX400N. ComPacT NSX zaprojektowano z myślą o optymalizacji przestrzeni i zdolności wyłączania dla wszystkich standardowych i specyficznych zastosowań. Ta podstawowa rama jest dostarczana bez jednostki wyzwalającej i jest kompatybilna z każdym typem...
Dane techniczne
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
76.8 W
Zakres napięcia znamionowego
690 - 690 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
400 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
