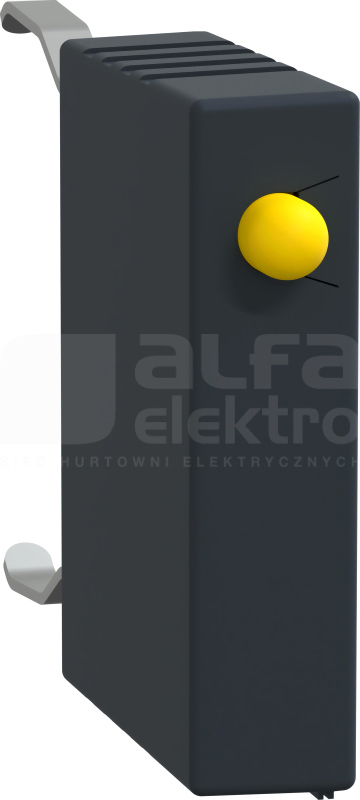

Moduł tłumiący TeSys K, do styczników LP.K, CA3K, CA4K. Przeznaczony do stosowania w obwodach sterowania 12-24V DC, zapewnia zabezpieczenie diodą zamachową przed przepięciami przejściowymi. Montaż zatrzaskowy na przedniej części stycznika (nie wymaga narzędzi, element spolaryzowany), zawiera wskaźnik LED załączenia zasilania. Sprzedawany w partiach po 5 sztuk. Spełnia wymagania przepisów RoHS/REACh. Green Premium pozwoli spełnić Twoje zobowiązania w zakresie zrównoważonego rozwoju, zapewniając p roduktom zgodność z przepisami dotyczącymi ochrony środowiska, takimi jak RoHS i REACH, a także doskonałą przejrzystość w kwestii ujawniania informacji o środowisku i instrukcji dotyczących zakończenia eksploatacji
TeSys K control relay, 4 contacts (3NO + 1NC), 10A/690V, for control of electromagnetic loads AC-15/DC-13. It provides a 24V DC control circuit with no inrush consumption, connection by spring terminals. For high operating rates until 180 cycles/min and ambient temperature -25/+50°C, it procures high...
Dane techniczne
Głębokość
57 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
3
Liczba styków pomocniczych zwiernych wyprzedzających
It provides a 24V DC control circuit with no inrush current, connection by screw clamp terminals. For applications with high operating rates until 180 cycles/min and ambient temperature -25/+50°C, it procures high reliability and durability. Compact (45mm width), for clipping on 35mm DIN rail or fixing...
Dane techniczne
Głębokość
57 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
3
Liczba styków pomocniczych zwiernych wyprzedzających
TeSys K control relay, 4 contacts (3NO + 1NC), 10A/690V, for control of electromagnetic loads AC-15/DC-13. It provides a 12V DC control circuit with no inrush consumption, connection by screw clamp terminals. For high operating rates until 180 cycles/min and ambient temperature -25/+50°C, it procures...
Dane techniczne
Głębokość
57 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
3
Liczba styków pomocniczych zwiernych wyprzedzających
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 6A/690V AC-3 (2,2kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, wbudowany styk pomocniczy 1NC, podłączenie prze z zaciski śrubowe. Zapewnia niezawodność...
TeSys K contactor, 4 poles (4NO), for non-inductive load control applications up to 20A/690V AC-1. It provides a 24V DC coil, without built-in auxiliary contact, connection by solder pins for printed circuit boards. For operating rates until 600 cycles/hour and environments until 50°C, it procures reliability...
TeSys K contactor, 4 poles (4NO), for non-inductive load control applications up to 20A/690V AC-1. It provides a 12V DC coil, without built-in auxiliary contact, connection by screw clamp terminals. For operating rates until 600 cycles/hour and environments until 50°C, it procures reliability and durability...
TeSys K contactor, 4 poles (2NO+2NC), for non-inductive load control applications up to 20A/690V AC-1. It provides a 24V DC coil, without built-in auxiliary contact, connection by solder pins for printed circuit boards. For operating rates until 600 cycles/hour and environments until 50°C, it procures...
TeSys K contactor, 3 poles (3NO), for motor control applications up to 9A/690V AC-3 (4kW@400V), and for non-inductive load control applications up to 20A/690V AC-1. It provides a 12V DC coil, 1NC built-in auxiliary contact, connection by screw clamp terminals. For operating rates until 600 cycles/hour...
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 9A/690V AC-3 (4kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, wbudowany styk pomocniczy 1NO, podłączenie przez nóżki lutownicze. Zapewnia niezawodność...
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 9A/690V AC-3 (4kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, wbudowany styk pomocniczy 1NO, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i...
TeSys K contactor, 3 poles (3NO), for motor control applications up to 9A/690V AC-3 (4kW@400V), and for non-inductive load control applications up to 20A/690V AC-1. It provides a 12V DC coil, 1NO built-in auxiliary contact, connection by screw clamp terminals. For operating rates until 600 cycles/hour...

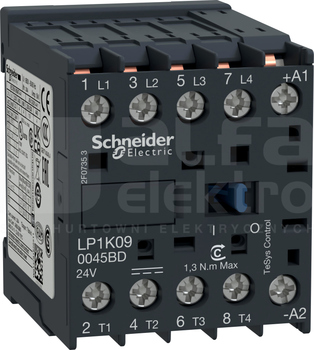

Stycznik TeSys K, 4 biegunowy (4NO), do aplikacji sterowania obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, bez wbudowanego styku pomocniczego, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standardowych z astosowaniach przy szybkości pracy do 600...
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 12A/690V AC-3 (5,5kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, wbudowany styk pomocniczy 1NC, podłączenie prz ez zaciski śrubowe. Zapewnia niezawodność...
LP1K1210BD to kompaktowy 3-biegunowy stycznik TeSys K firmy Schneider Electric do zastosowań silnikowych. Znamionowe 12A AC-3 4kW/400V, stycznik zawiera cewkę o napięciu sterującym 24V DC i styk pomocniczy 1NO, umożliwiający łatwą integrację ze wszystkimi systemami ster owania. • Znamionowy...
Stycznik nawrotny TeSys K, 3 biegunowy (3NO), do aplikacji sterowania silnikami do 6A/690V AC-3 (2,2kW@400V). Posiada cewkę 24V DC, wbudowane styki pomocnicze 2NC, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standardowych z astosowaniach przy szybkości pracy do 600...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
2.24 kW
Znamionowa moc pracy dla AC-3, 400 V
2.2 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
6 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Stycznik nawrotny TeSys K, 3 biegunowy (3NO), do aplikacji sterowania silnikami do 6A/690V AC-3 (2,2kW@400V). Posiada cewkę 24V DC, wbudowane styki pomocnicze 2NO, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standardowych z astosowaniach przy szybkości pracy do 600...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
3.73 kW
Znamionowa moc pracy dla AC-3, 400 V
4 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
9 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania

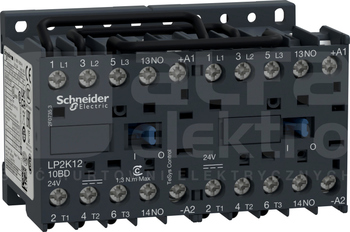

Stycznik nawrotny TeSys K, 3 biegunowy (3NO), do aplikacji sterowania silnikami do 12A/690V AC-3 (5,5kW@400V). Posiada cewkę 24V DC, wbudowane styki pomocnicze 2NO, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standardowych zastosowaniach przy szybkości pracy do 600...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
5.59 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
12 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
TeSys K reversing contactor, 3 poles (3NO), for motor control applications up to 12A/690V AC-3 (5.5kW@400V). It provides 24V DC coils, 2NO built-in auxiliary contacts, connection by screw clamp terminals. For operating rates until 600 cycles/hour in AC-3 and environments until 50°C, it procures reliability...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
5.59 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
12 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
