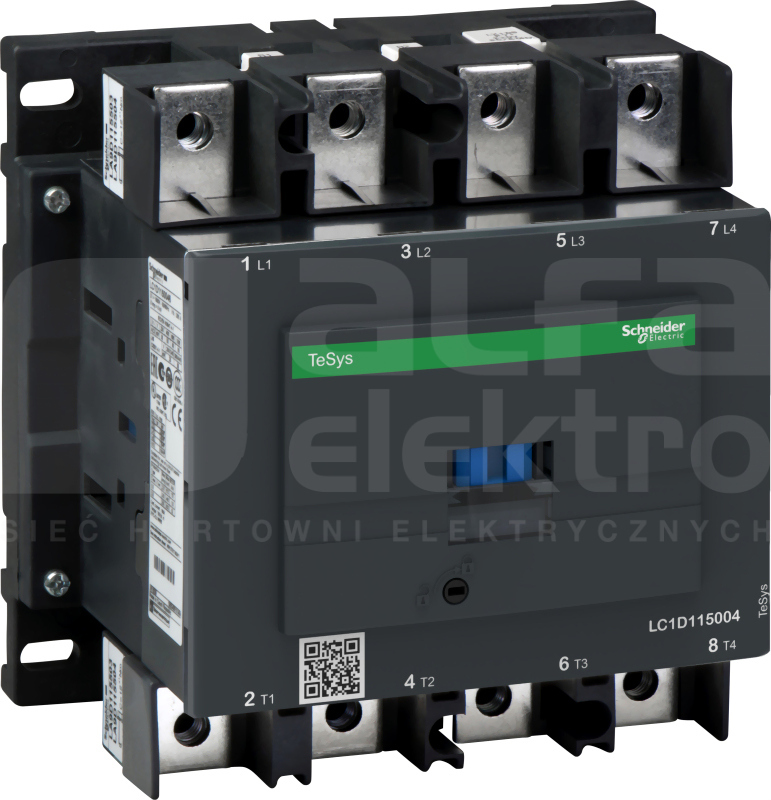

LC1D1150046BD 115A 55,0kW 24VDC Stycznik 4P

Stycznik mocy TeSys D AC3 115A 4p 4NO cewka 24VDC zaciski skrzynkowe. gama produktów: TeSys - Nazwa produktu: TeSys D - Typ produktu lub komponentu : stycznik - skrócona nazwa urządzenia: LC1D - zastosowanie: obciążenie rezystancyjne - Kategoria użytkowania: AC-1 - Opis biegunów: 4P - kombinacja styków: 4 NO - [Ue] znamionowe napięcie łączeniowe: <= 1000 V prąd przemienny (AC) 25...400 Hz dla obwód mocy, <= 460 V prąd stały (DC) dla obwód mocy - kategoria przepięciowa: III - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 1100 A <= 40 °C 1 s obwód mocy, 250 A <= 40 °C 10 min. obwód mocy, 550 A <= 40 °C 1 min. obwód mocy, 950 A <= 40 °C 10 s obwód mocy - paramtery bezpiecznika dobezpieczającego: 200 A gG w <= 690 V koordynacja typ 2 dla obwód mocy, 250 A gG w <= 690 V koordynacja typ 1 dla obwód mocy - Znamionowe napięcie izolacji [Ui] : 1000 V dla Obwód zasilający zgodnie z IEC 60947-4-1, 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL - pokrywa ochronna: z - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikaty produktu: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - przyłącza - zaciski: obwód mocy : szyny 1 5 x 25 mm, obwód mocy : zaciski oczkowo-pierścieniowe - średnica zewnętrzna: 25 mm, Obwody sterowania : zaciski oczkowo-pierścieniowe - średnica zewnętrzna: 8 mm - moment dokręcania: obwód mocy : 12 N.m - wł szyny sześciokątny 13 mm wkręt : M8, obwód mocy : 12 N.m - wł zaciski oczkowo-pierścieniowe sześciokątny 13 mm wkręt : M8, Obwody sterowania : 1.2 N.m - wł zaciski oczkowo-pierścieniowe - ze śrubokrętem Philips nr 2 wkręt : M3,5, Obwody sterowania : 1.2 N.m - wł zaciski oczkowo-pierścieniowe - ze śrubokrętem płaska Ø 6 mm wkręt : M3,5 - czas pracy: 20...35 ms zamykanie, 40...75 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - trwałość mechaniczna: 8 Mcykli
