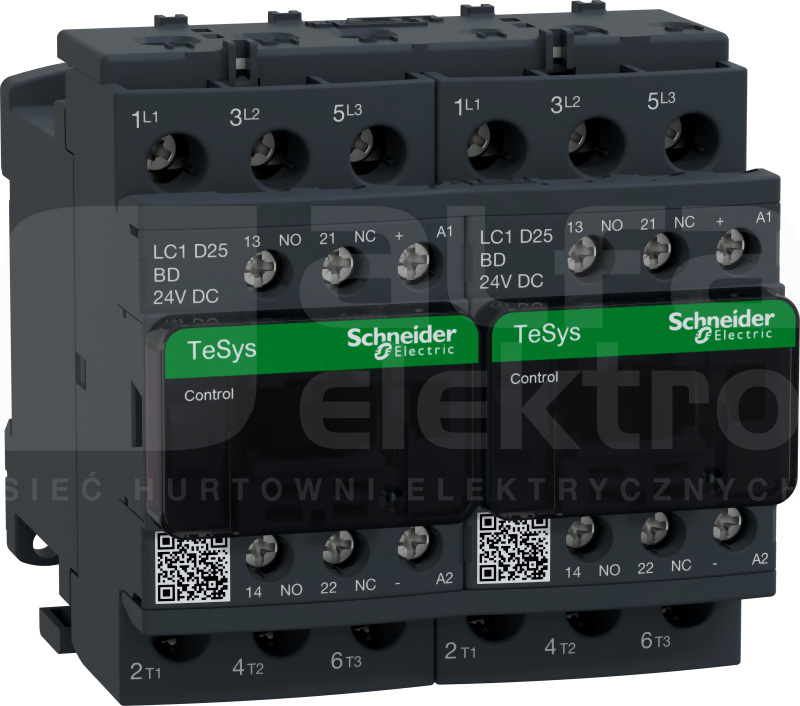

TeSys D reversing contactor, 3 poles (3NO), for motor control applications up to 25A/690V AC-3 (11kW@400V). It provides 24V DC coils with transient suppressor module, 2NO+2NC built-in auxiliary contacts (NC mirror contacts), connection by screw clamp terminals. For operating rates until 3600 cycles/hour and environments until 60°C, it procures high reliability and durability. Compact (90mm width), DIN-rail mounting or screw fixing. With pre-wired reversing power connections, mechanical interlock (without electrical interlocking). Multi standards certified (IEC, UL, CSA, CCC, EAC, Marine), Green Premium compliant (RoHS/REACh)
Dane techniczne
Głębokość
101 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
85 mm
Znamionowa moc pracy NEMA
11.2 kW
Znamionowa moc pracy dla AC-3, 400 V
11 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-1, 400 V
40 A
Znamionowy prąd pracy Ie dla AC-3, 400 V
25 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Tak
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Moduł tłumiący TeSys Deca, do styczników LC1D09-D38, LC1DT20-DT40 i przekaźników sterujących CAD. Do użytku z napięciem obwodu sterującego 5-600 V DC, zapewnia ochronę diody koła zamachowego, zapobiegając przepięciom przejściowym. Montaż boczny zatrz askowy, całkowity rozmiar stycznika...
Mechaniczny blok zatrzaskowy TeSys Deca, do styczników LC1D09-D80A, LC1DT20-DT80A i przekaźników sterujących CAD (z wyjątkiem urządzeń z cewkami o niskim zużyciu energii). Elektryczne blokowanie i odblokowywanie odbywa się za pomocą impulsu napięcia sterującego 24 V (> 100 ms dla AC, 250...
Pokrywa ochronna TeSys Deca, zapobiegająca dostępowi do ruchomego nośnika styków. Część zamienna do styczników LC1D09-D80A i LC1DT20-DT80A. Zgodność z Green Premium (RoHS/REACH).Green Premium pozwoli spełnić Twoje zobowiązania w zakresie zrównoważone go rozwoju, zapewniając produktom...
LADN11 to dodatkowy blok styków bezzwłocznych Schneider Electric dla styczników TeSys D i TeSys F. Mocowany od przodu moduł, zapewnia kombinację styków bezzwłocznych 1NO+1NC z obciążeniem do 10A/690V AC. Może być stosowany w aplikacjach bezpieczeństwa. •Rodzaj styków p omocniczych: bezzwłoczny...
LADN22 to dodatkowy blok styków pomocniczych Schneider Electric dla styczników TeSys D i TeSys F. Mocowany od przodu moduł, zapewnia kombinację styków bezzwłocznych 2NO+2NC z obciążeniem do 10A/690V AC. Może być stosowany w aplikacjach bezpieczeństwa. •Rodzaj styków po mocniczych: bezzwłoczny...
Blok styków pomocniczych z opóźnieniem czasowym TeSys Deca, do styczników LC1D, LC1F i przekaźników sterujących CAD. Zapewnia styki 1NO+1NC o obciążalności do 10A 690V AC, zakres ustawień opóźnienia włączenia 1-30s, podłączenie za pomocą zacisków śru bowych. Montaż przedni na zatrzask...
