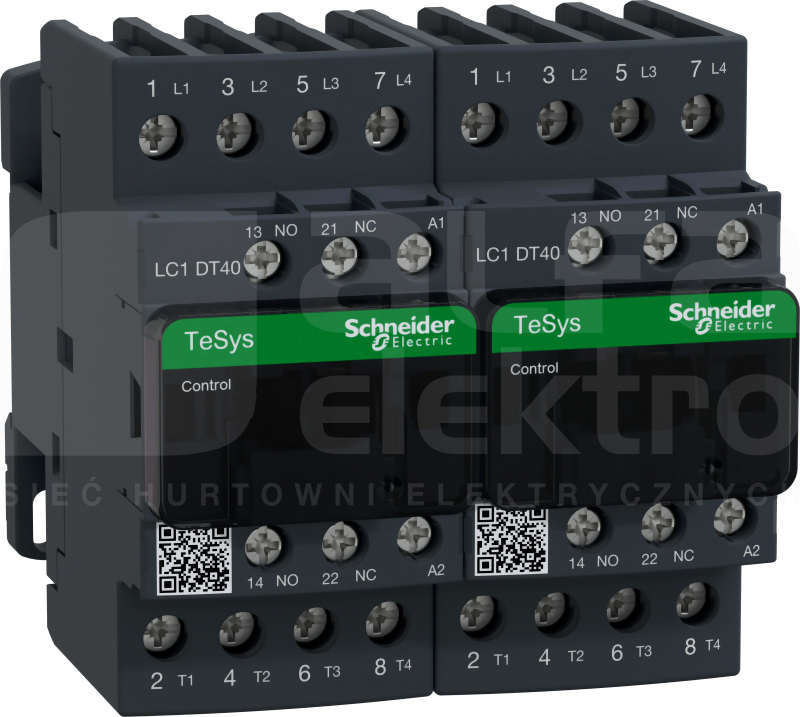

Układ nawrotny TeSys D AC1 40A 4p 1NO 1NC cewka 48VAC zaciski skrzynkowe. gama produktów: TeSys - Nazwa produktu: TeSys D - Typ produktu lub komponentu : stycznik przełączalny - skrócona nazwa urządzenia: LC2D - zastosowanie: obciążenie rezystancyjne - Kategoria użytkowania: AC-1 - prezentacja urządzenia: zamontowany z rewersyjną szyną zasiliającą - Opis biegunów: 4P - kombinacja styków: 4 NO - [Ue] znamionowe napięcie łączeniowe: <= 300 V prąd stały (DC) dla obwód mocy, <= 690 V prąd przemienny (AC) 25...400 Hz dla Obwód zasilający - konfiguracja styku pomocniczego: 1 NO + 1 NC - kategoria przepięciowa: III - znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <= 60 °C dla obwód sygnalizacyjny, 40 A w <= 60 °C dla Obwód zasilający - Irms znamionowy prąd załączany: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 450 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A 1 s obwód sygnalizacyjny, 120 A <= 40 °C 1 min. Obwód zasilający, 120 A 500 ms obwód sygnalizacyjny, 140 A 100 ms obwód sygnalizacyjny, 240 A <= 40 °C 10 s Obwód zasilający, 380 A <= 40 °C 1 s Obwód zasilający, 50 A <= 40 °C 10 min. Obwód zasilający - paramtery bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 40 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający, 63 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający - Znamionowe napięcie izolacji [Ui] : 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1, 690 V dla Obwód zasilający zgodnie z IEC 60947-4-1 - pokrywa ochronna: z - typ blokowania: mechaniczny - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikacja produktu: BV, CCC, CSA, DNV, EAC, GL, RINA, UL - przyłącza - zaciski: obwód mocy : złącze 1 kabel (kable) 2.5...16 mm² - sztywność kabla: stały - bez końcówka przewodu, obwód mocy : złącze 2 kabel (kable) 2.5...16 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 2.5...10 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 2.5...10 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 2.5...10 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 2.5...10 mm² - sztywność kabla: elastyczny - z końcówka przewodu - moment dokręcania: obwód mocy : 1.7 N.m - wł złącze - ze śrubokrętem Philips nr 2, obwód mocy : 1.7 N.m - wł złącze - ze śrubokrętem płaska Ø 6 mm, Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm - czas pracy: 12...22 ms zamykanie, 4...19 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1
