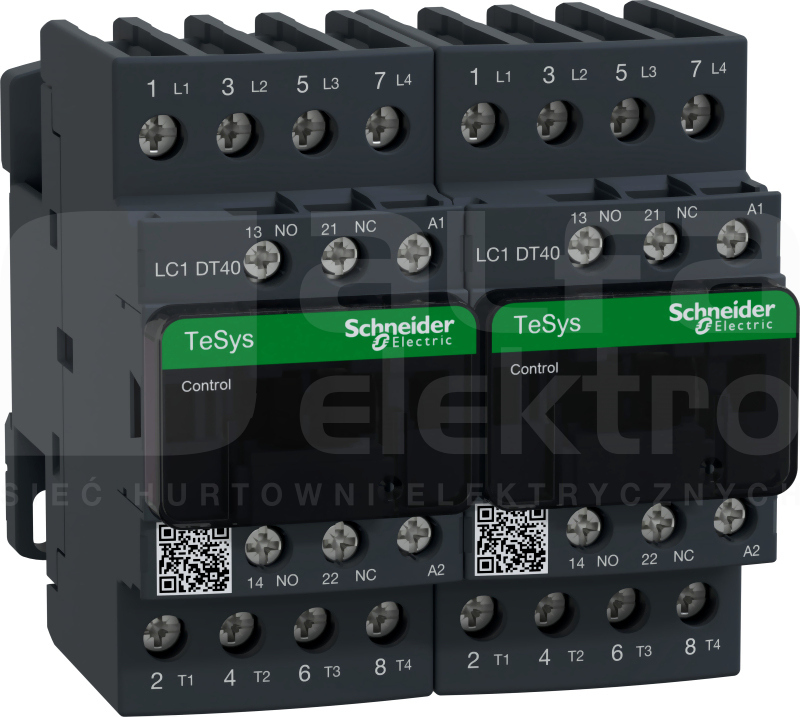

TeSys D changeover contactor, 4 poles (4NO), for non-inductive load applications up to 40A/690V AC-1. It provides 230V 50/60Hz AC coils, 2NO+2NC built-in auxiliary contacts (NC mirror contacts), connection by screw clamp terminals. For operating rates until 3600 cycles/hour and environments until 60°C, it procures high reliability and durability. Compact (90mm width), DIN-rail mounting or screw fixing. With pre-wired changeover power connections, mechanical interlock (without electrical interlocking). Multi standards certified (IEC, UL, CSA, CCC, EAC, Marine), Green Premium compliant (RoHS/REACh)
Dane techniczne
Głębokość
98 mm
Liczba styków głównych rozwiernych
2
Liczba styków głównych zwiernych
2
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
90 mm
Wysokość
91 mm
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
230 - 230 V
Znamionowy prąd pracy Ie dla AC-1, 400 V
40 A
Znamionowy prąd pracy Ie dla AC-3, 400 V
25 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ przełączający
Możliwość montażu na szynie
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
TeSys D kit for changeover contactors assembly, for 4-pole contactors LC1DT20-DT40. It contains a mechanical interlock LAD9V2 with an electrical interlocking LAD9V1, a set of 4 parallel bars LAD9V7. For assembling 2 identical contactors horizontally mounted, with screw clamp Everlink terminals. Green...
