Zastąpiony przez LXD3E7. gama produktów: TeSys - Typ produktu lub komponentu : cewka stycznika - skrócona nazwa urządzenia: LX1D6 - indukcyjność obwodu zamkniętego: 0,32 H - Zgodność produktu: LC1D80, LC1D95 - trwałość mechaniczna: 4 Mcykli

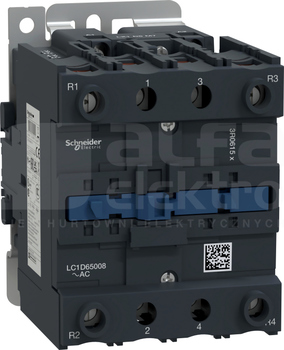

Stycznik TeSys Deca, 4-biegunowy (4NO), do aplikacji sterowania obciążeniem w kategorii AC-1 oraz do nieindukcyjnych aplikacji sterowania obciążeniem do 60A @60℃. Posiada standardową cewkę prądu przemiennego 48 V 50/60 Hz, bez wbudowanego styku pomoc niczego, połączenie za pomocą zacisków...
Stycznik TeSys Deca, 4-biegunowy (2NO+2NC), do zastosowań z obciążeniami nieindukcyjnymi do 60A/690V AC-1. Posiada cewkę AC 48 V 50/60 Hz, podłączenie zasilania za pomocą zacisków śrubowych, połączenie sterowania za pomocą zacisków śrubowych. Przy pr ędkościach roboczych do 3600 cykli...

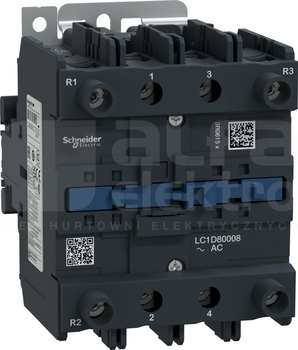

Stycznik TeSys Deca, 4-biegunowy (2NO+2NC), do zastosowań z obciążeniami nieindukcyjnymi do 80A/690V AC-1. Posiada cewkę AC 48 V 50/60 Hz, podłączenie zasilania za pomocą zacisków śrubowych, połączenie sterowania za pomocą zacisków śrubowych. Przy pr ędkościach roboczych do 3600 cykli...
Stycznik TeSys Deca, 4-biegunowy (2NO+2NC), do zastosowań z obciążeniami nieindukcyjnymi do 125A/690V AC-1. Posiada cewkę AC 48 V 50/60 Hz, podłączenie zasilania za pomocą zacisków śrubowych, połączenie sterowania za pomocą zacisków śrubowych. Przy p rędkościach roboczych do 3600 cykli...
Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 95A/690V AC-3/AC-3e (45kW@400V). Posiada cewkę AC 48V 50/60Hz, wbudowane styki pomocnicze 1NO+1NC, połączenia zasilania za pomocą zacisków śrubowych i sterowanie za pomocą zacisków śr ubowych. Przy prędkościach roboczych do...

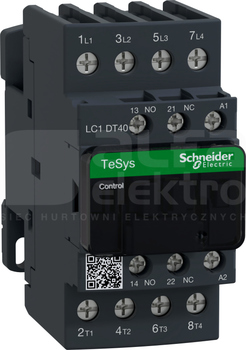

Stycznik TeSys Deca, 4 bieguny (4 NO), do zastosowań z obciążeniami nieindukcyjnymi do 40 A/440 V AC-1. Posiada cewkę AC 48V 50/60Hz, wbudowane styki pomocnicze 1NO+1NC (z certyfikatem lustrzanym NC), podłączenie za pomocą zacisków śrubowych. Przy pr ędkościach roboczych do 3600 cykli na godzinę...

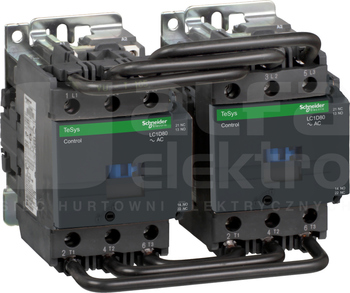

TeSys D reversing contactor, 3 poles (3NO), for motor control applications up to 80A/1000V AC-3 (37kW@400V). It provides 48V 50/60Hz AC coils, 2NO+2NC built-in auxiliary contacts (NC mirror contacts), connection by screw terminals. For operating rates until 3600 cycles/hour and environments until 60°C...
Dane techniczne
Głębokość
158 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
182 mm
Wysokość
127 mm
Znamionowa moc pracy NEMA
44.8 kW
Znamionowa moc pracy dla AC-3, 400 V
37 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
48 - 48 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
48 - 48 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
80 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania

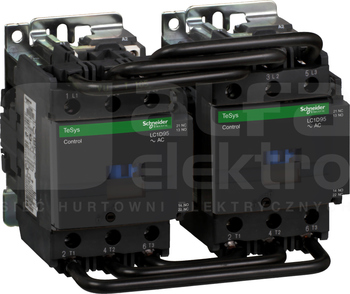

TeSys D reversing contactor, 3 poles (3NO), for motor control applications up to 95A/1000V AC-3 (45kW@400V). It provides 48V 50/60Hz AC coils, 2NO+2NC built-in auxiliary contacts (NC mirror contacts), connection by screw terminals. For operating rates until 3600 cycles/hour and environments until 60°C...
Dane techniczne
Głębokość
158 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
2
Liczba styków pomocniczych zwiernych
2
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
182 mm
Wysokość
127 mm
Znamionowa moc pracy NEMA
44.8 kW
Znamionowa moc pracy dla AC-3, 400 V
45 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
48 - 48 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
48 - 48 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
95 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
