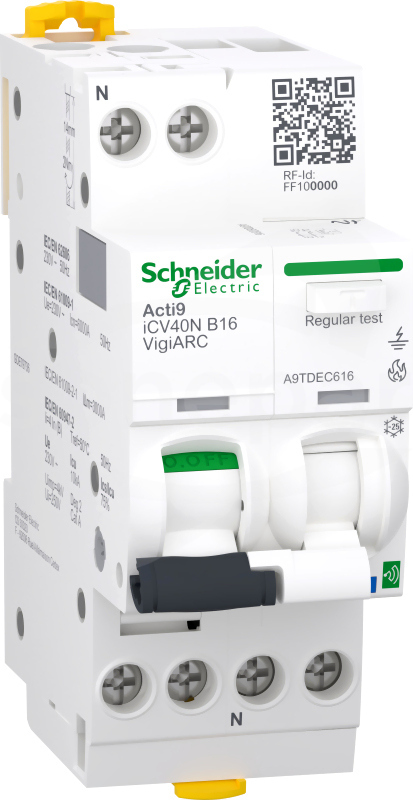

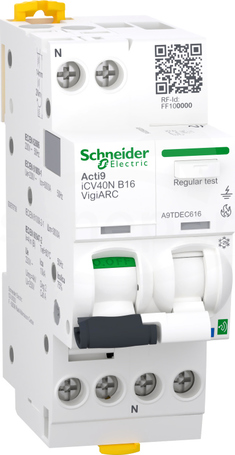

Ten produkt Acti9 Active iCV40N ARC to aktywny system wykrywania zwarć łukowych RCBO. Jest to 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą wyłączania B. Klasa ochrony przed prądem upływowym to typ A-SI o czułości 30 mA. Opóźnienie czasowe zabezpieczenia ziemnozwarciowego jest natychmiastowe. Znamionowa zdolność wyłączania zwarć wzrasta do 6000A przy 230VAC zgodnym z normą EN/IEC 61009-2-1 i 10 kA przy 230VAC zgodnym z EN/IEC60947-2. Ten produkt chroni przed zwarciem, przeciążeniem kabli, porażeniem elektrycznym przez kontakt pośredni i zagrożeniem pożarowym. Produkty Acti9 Active komunikują się z bramą EcoStruxure Panel Server Entry, Universal i Advanced. Jego system alarmowy może zapobiec przeciążeniu, wyciekowi prądu i przepięciu. Może również mierzyć napięcie, prąd i moc. Jego 2 unikatowe wskaźniki Visitrip skracają czas interwencji, pokazując uszkodzony obwód i szybko identyfikując rodzaj domyślnego ustawienia. Ma wytrzymałość elektryczną sięgającą 10000 cykli i wytrzymałość mechaniczną sięgającą 20000 cykli. Napięcie izolacji znamionowej interfejsu użytkownika wynosi 250 VAC. Jego klasa ograniczenia 3 (zgodnie z normą EN/IEC60898-1) poprawia koszty ochrony obwodu za urządzeniem. Produkt można przypiąć do szyny DIN. Jego szerokość wynosi 4 skoki o 9 mm. Stopień zanieczyszczenia wynosi 2. Kolor produktu jest biały (RAL9003). Wymiary to (szer.) 36 mm x (wys.) 91 mm x (gł.) 73 mm. Posiada stopień ochrony IP20 (zgodnie z normą IEC/EN 60529) i w obudowie modułowej staje się IP40. Ten produkt jest zgodny z normami EN/IEC 60898-1, EN/IEC 60947-2, EN/IEC 62606, EN/IEC 61009-1 i EN/IEC 61009-2-1
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów
2
Napięcie znamionowe
230 V
Prąd znamionowy
16 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
2
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
10 kA
Znamionowy prąd różnicowy
0.03 A
Charakterystyka wyzwalania
C
Czułość
A
Jednocześnie rozłączany biegun N
Tak
Stopień ochrony (IP)
IP20
Dodatkowe wyposażenie fabryczne
Wyzwalacz przeciwłukowy (AFDD)
Rodzaj napięcia sterowania urządzenia pomocniczego
Ten produkt Acti9 jest poziomą szyną grzebieniową z możliwością cięcia dla Acti9 iC40. Jest przeznaczony do instalacji (N - neutralny, L - faza). Typ połączenia to (N, L1), (N, L2), (N, L3). Jest to 1 produkt. Nadaje się do 8 aparatów z biegunem 3P+N i bez powiązanych akcesoriów pomocniczych...
Ten produkt Acti9 jest poziomą szyną grzebieniową z możliwością cięcia dla Acti9 iC40. Jest przeznaczony do instalacji (N - neutralny, L - faza). Typ połączenia to (N, L1), (N, L2), (N, L3). Jest to 1 produkt. Nadaje się do 16 aparatów z biegunem 3P+N i bez powiązanych akcesoriów pomocniczych...
Ten produkt Acti9 jest poziomą szyną grzebieniową z możliwością cięcia dla Acti9 iC40. Jest przeznaczony do instalacji (N - neutralny, L - faza). Typ połączenia to (N, L1). Jest to 1 produkt. Nadaje się do 24 aparatów z biegunem 1P+N i bez powiązanych urządzeń pomocniczych. Długość wynosi...
Ten elektryczny element pomocniczy Acti9 iMN jest natychmiastowym rozładowaniem podnapięciowym. Jest on przeznaczony dla Acti9 iC60, iID, iDPN Vigi, iSW-NA. Zapobiega ponownemu zamknięciu urządzenia do czasu przywrócenia napięcia wejściowego. Awaryjne zatrzymanie za pomocą przycisku normalnie...
Wyzwalacz zanikowy Acti9 iMN-48 48 V AC/DC. gama produktów: Acti 9 - Typ produktu lub komponentu : wyzwalacz podnapięciowy - skrócona nazwa urządzenia: iMN - napięcie sterujące [Uc]: 48 V AC 50/60 Hz, 48 V DC - typ sterowania: STANDARD
To elektryczne urządzenie pomocnicze Acti9 iMN jest natychmiastowym wyzwalaczem podnapięciowym. Jest dedykowany do Acti9 iC60, iID, iDPN Vigi, iSW-NA. Uniemożliwia ponowne zamknięcie urządzenia do momentu przywrócenia napięcia wejściowego. Szerokość w modułach 9mm wynosi 2. Napięcie obwodu...
This Acti 9 iMNx electrical auxiliary is an undervoltage release independent of the supply voltage. It is dedicated to iC60, iID, iDPN Vigi, iSW-NA and iC60, iID double terminals
Wyzwalacz zanikowy z dodatkowym zasilaniem iMNx-400 380-415 VAC. gama produktów: Acti 9 - Typ produktu lub komponentu : wyzwalacz podnapięciowy - skrócona nazwa urządzenia: iMNx - typ sterowania: z zewnętrznym zasilaniem
This Acti 9 iMSU electrical auxiliary is an overvoltage release. It is dedicated to iC60, iID, iID40, iDPN Vigi, iSW-NA, iC40, iCV40, iC40 XA, iCV40 XA, iCV40 XA, iC60 & iID double terminals, iC60 RCBO, iKQE RCBO. It provides a protection of equipment against overvoltages on the electrical network (neutral...
Ten Acti9 iMX+OF elektryczny element pomocniczy wyzwalający jest urządzeniem wyzwalającym bocznikowym z otwartym/zamkniętym stykiem pomocniczym. Jest kompatybilny z seriami Acti9, takimi jak iC60, iID, iDPN Vigi, iSW-NA, iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO i iKQE RCBO. Urządzenie...
Jest to modułowy styk pomocniczy OF Acti9, używany jako zdalny wskaźnik pozycji powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 240VAC i od 2mA do 100mA przy 24VDC do 220VDC. Posiada 1 pozycyjny wyłącznik...
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
0
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.002 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
Jest to modułowy styk sygnalizacyjny iSD Acti9 używany jako zdalny wskaźnik wyzwolenia w przypadku usterki powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 250VAC i od 2mA do 100mA przy 24VDC do 220VDC...
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
1
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.002 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
Jest to modułowy styk pomocniczy OF Acti9 ze stykiem iSD. Stan styków (2 NO/NC) może być raportowany by przekazywać informacje sygnalizacyjne powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 240VAC i...
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
2
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
1
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.002 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
Ecostruxure Panel Server to bramka umożliwiająca połączenie przewodowych lub bezprzewodowych inteligentnych urządzeń IoT z oprogramowaniem do sterowania brzegowego lub aplikacją chmurową. Połącz bezprzewodowe urządzenia firmy Schneider Electric, takie jak Powertag Energy, Powerlogic heattag...
PowerTag Energy F63 1P+N to czujnik energii z komunikacją bezprzewodową. Dzięki konstrukcji Flex jest dedykowany do urządzeń 1P+N o obciążalności mniejszej lub równej 63A. Musi być powiązany z koncentratorem lub bramą, aby zapewnić monitorowanie obwodu i diagnostykę do poziomu obciążenia...
