Opis produktu

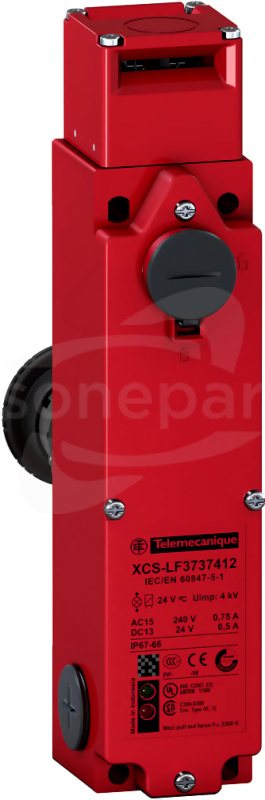

This XCSLF Key Operated Safety Switch for guard doors with locking by solenoid has an adjustable turret head and a robust red coated slim Zamak body with 3 x M20 cable gland entries, allowing for flexible installation. It has 1 normally open and 2 normally closed break-before-make (slow break) main contacts actuated by key, contact states given when the key is inserted. And it has 1 normally open and 2 normally closed auxiliary contacts actuated by the solenoid, contact states given when the solenoid is not powered. Its B10D reliability data is 5 500 000. Its IP66 degree of protection makes it ideal for heavy duty use in harsh conditions. It also complies with EN/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14 standards. When associated and correctly connected to an appropriate safety control unit, it conforms to Category 4, performance level PL e, SIL 3 as described in EN/ISO 13849-1, EN/IEC 61508

Dane techniczne

Długość czujnika

51 mm

Liczba styków pomocniczych bezpieczeństwa

0

Liczba styków przełącznych

0

Liczba styków rozwiernych

2

Liczba styków zwiernych

1

Siła zastawki

3000 N

Szerokość czujnika

44 mm

Temperatura otoczenia w warunkach pracy

-25 - 60 °C

Wysokość czujnika

205 mm

Znamionowe napięcie zasilania sterowania Us zamek elektromagn. dla AC 50 Hz

24 - 24 V

Znamionowe napięcie zasilania sterowania Us zamek elektromagn. dla AC 60 Hz

24 - 24 V

Znamionowe napięcie zasilania sterowania Us zamek elektromagn. dla DC

24 - 24 V

Znamionowy prąd pracy Ie dla AC-15, 230 V

0.75 A

Znamionowy prąd pracy Ie dla DC-13, 24 V

0.55 A

Materiał obudowy

Metal

Stopień ochrony (IP)

IP67K

Rodzaj połączenia elektrycznego

Przepust kablowy metryczny

Do układów bezpieczeństwa

Tak

Rodzaj interfejsu

Brak

Rodzaj ryglowania

Zasada prądu spoczynkowego (ryglowanie sprężyną)

Ze wskaźnikiem stanu

Tak

Rodzaj konstrukcji obudowy

Inne

Kategoria ochrony przeciwwybuchowej dla pyłów

Brak

Rodzaj elementu przełączającego

Styk zwłoczny

Z odblokowaniem dodatkowym

Nie

Rodzaj interfejsu z funkcji bezpieczeństwa

Brak

Rodzaj ryglowania

Zasada prądu spoczynkowego (ryglowanie sprężyną)

Powłoka obudowy

Inne

Z odblokowaniem ewakuacyjnym

Nie

Powłoka obudowy

Inne

Obudowa zgodnie z normą

Inne

Kategoria ochrony przeciwwybuchowej dla gazów

Brak
