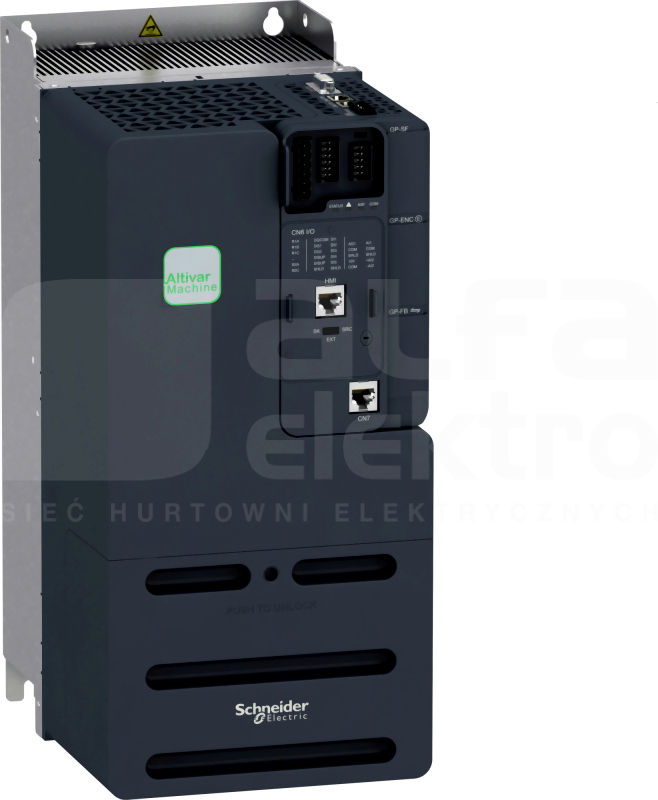

ATV340D11N4 11kW 3x380/480V FalownikSCHNEIDER ELECTRIC

files/fotob/501864.jpg.
ATV340D11N4 11kW 3x380/480V Falownik
Porównaj
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
ALTIVAR MACHINE ATV340
Nr Katalogowy:
ATV340D11N4
Kod EAN:
3606480966941
Symbol Sonepar:
P01572425
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Konfigurator produktu
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

Dane techniczne

Głębokość
249 mm
Liczba wejść analogowych
2
Liczba wejść cyfrowych
5
Liczba wyjść analogowych
1
Liczba wyjść cyfrowych
2
Liczba złączy PROFINET
0
Liczba złączy sprzętowych Industrial Ethernet
0
Liczba złączy sprzętowych RS-232
0
Liczba złączy sprzętowych RS-422
0
Liczba złączy sprzętowych RS-485
1
Liczba złączy sprzętowych USB
0
Liczba złączy sprzętowych innych
1
Liczba złączy sprzętowych równoległych
0
Liczba złączy sprzętowych szeregowych TTY
0
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym
11 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym
11 kW
Maks. napięcie wyjściowe
480 V
Maksymalna częstotliwość wyjściowa
599 Hz
Napięcie sieci
380 - 480 V
Szerokość
180 mm
Wysokość
385 mm
Względna tolerancja częstotliwości sieciowej
5 %
Względna tolerancja napięcia sieciowego
10 %
Znamionowy prąd wyjściowy I2N
33.9 A
Liczba faz wejściowych
3
Liczba faz wyjściowych
3
Stopień ochrony (IP)
IP20
Obsługa protokołu PROFIsafe
Nie
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych
Tak
Obsługa protokołu SUCONET
Nie
Rodzaj przemiennika
Przemiennik napięciowy
Obsługa protokołu DeviceNet Safety
Nie
Obsługa protokołu CAN
Tak
Obsługa protokołu KNX
Nie
Dozwolone zastosowanie w przemyśle
Tak
Obsługa protokołu EtherNet/IP
Nie
Obsługa protokołu Modbus
Tak
Obsługa protokołu INTERBUS
Nie
Częstotliwość sieci
50/60 Hz
Obsługa protokołu SERCOS
Nie
Obsługa protokołu SafetyBUS p
Nie
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych
Nie
Z elementem regulacyjnym/sterującym
Nie
Obsługa protokołu LON
Nie
Obsługa protokołu INTERBUS-Safety
Nie
Obsługa protokołu BACnet
Nie
Obsługa protokołu PROFIBUS
Tak
Obsługa protokołu Data-Highway
Nie
Ze złączem do komputera PC
Tak
Obsługa protokołu AS-Interface Safety at Work
Nie
Obsługa innych protokołów
Tak
Obsługa protokołu ASI
Nie
Zintegrowany moduł hamujący (chopper)
Nie
Obsługa protokołu Foundation Fieldbus
Nie
Z interfejsem optycznym
Nie
Obsługa protokołu PROFINET IO
Tak
Obsługa protokołu TCP/IP
Nie
Obsługa protokołu DeviceNet
Tak
Obsługa protokołu PROFINET CBA
Nie

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Środowiskowy kodeks postępowania (ECOP)
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja REACH
Format: pdf
Pobierz

Produkty z serii

AltivarmAchine ATV340 VW3A34001 Zestaw
Porównaj
SCHNEIDER ELECTRIC
VW3A34001

AltivarmAchine ATV340 VW3A34001 Zestaw
więcej
AltivarmAchine ATV340 VW3A34002 ATV340 2 Zestaw
Porównaj
SCHNEIDER ELECTRIC
VW3A34002

AltivarmAchine ATV340 VW3A34002 ATV340 2...
więcej
AltivarmAchine ATV340 VW3A34003 enkodera analogowy Moduł interfejsu
Porównaj
SCHNEIDER ELECTRIC
VW3A34003

AltivarmAchine ATV340 VW3A34003 enkodera...
więcej
AltivarmAchine ATV340 VW3A4711 50 A IP20 Filtr EMC
Porównaj
SCHNEIDER ELECTRIC
VW3A4711

AltivarmAchine ATV340 VW3A4711 50 A IP20...
więcej
AltivarmAchine ATV340 VW3A4712 70 A IP20 Filtr EMC
Porównaj
SCHNEIDER ELECTRIC
VW3A4712

AltivarmAchine ATV340 VW3A4712 70 A IP20...
więcej

Produkty powiązane i akcesoria

AltivarmAchine ATV340 VW3A4711 50 A IP20 Filtr EMC

Opis produktu

Dodatkowy filtr EMC, 50A, IP20. Gama produktów: Altivar - Typ produktu lub komponentu : filtr wejściowy EMC - zgodność produktu: ATV340 w 11 kW, 380...480 V, ATV340 w 15 kW, 380...480 V - Zastosowanie produktu: filtr wejściowy zakłóceń radiowych - miejsce montażu: z boku napędu o zmiennej prędkości...
Porównaj
VW3A4711
AltivarmAchine ATV340 VW3A4711 50 A IP20 Filtr EMC
Szybki podgląd: Opis i parametry
więcej

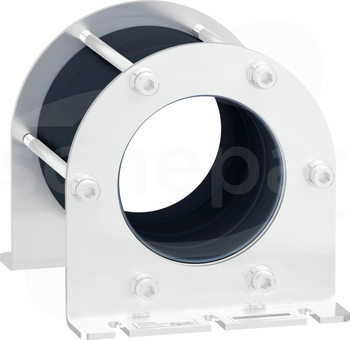

ATV900 VW3A5503 0.12mH Filtr składowej stałej

Opis produktu

Akcesoria VW3A Filtr składowej stałej 0,12mH. Typ produktu lub komponentu : wspólny filtr wyjściowy - Zgodność gamy: Altivar Process ATV600, Altivar Process ATV900 - wartość indukcyjności: 120 µH - zgodność produktu: przemiennik częstostliwości ATV630 montaż naścienny, silnik: 15...90...

Dane techniczne

Liczba biegunów po stronie wejściowej
3
Maksymalne znamionowe napięcie pracy Ue
480 V
Prąd znamionowy przy AC
2.2 - 2.2 A
Znamionowa częstotliwość pracy
50 - 60 Hz
Znamionowa częstotliwość taktowania
10 kHz
Stopień ochrony (IP)
Inne
Odpowiedni jako blokada częstotliwości akustycznych
Nie
Odpowiedni jako filtr sinusoidalny
Nie
Odpowiedni jako filtr przeciwzakłóceniowy fal radiowych
Nie
Odpowiedni jako filtr du/dt
Nie
Porównaj
VW3A5503
ATV900 VW3A5503 0.12mH Filtr składowej stałej
Szybki podgląd: Opis i parametry
więcej

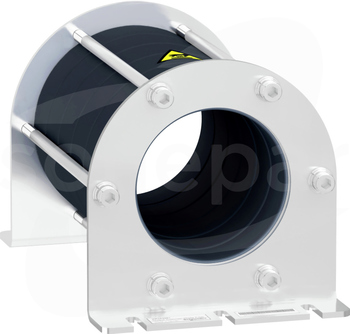

ATV900 VW3A5504 0.18mH Filtr składowej stałej

Opis produktu

Akcesoria VW3A Filtr składowej stałej 0,18mH. Typ produktu lub komponentu : wspólny filtr wyjściowy - Zgodność gamy: Altivar Process ATV600, Altivar Process ATV900 - wartość indukcyjności: 180 µH - zgodność produktu: przemiennik częstostliwości ATV630 montaż naścienny, silnik: 15...90...

Dane techniczne

Liczba biegunów po stronie wejściowej
3
Maksymalne znamionowe napięcie pracy Ue
480 V
Prąd znamionowy przy AC
2.2 - 2.2 A
Znamionowa częstotliwość pracy
50 - 60 Hz
Znamionowa częstotliwość taktowania
10 kHz
Stopień ochrony (IP)
Inne
Odpowiedni jako blokada częstotliwości akustycznych
Nie
Odpowiedni jako filtr sinusoidalny
Nie
Odpowiedni jako filtr przeciwzakłóceniowy fal radiowych
Nie
Odpowiedni jako filtr du/dt
Nie
Porównaj
VW3A5504
ATV900 VW3A5504 0.18mH Filtr składowej stałej
Szybki podgląd: Opis i parametry
więcej

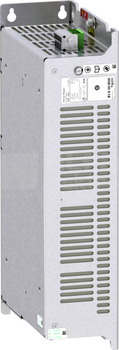

ATVRD15N4 15kW Moduł zwrotu energii

Opis produktu

Ta jednostka regeneracyjna jest opcją dla przemienników częstotliwości z serii Altivar. Posiada wbudowany filtr EMC zgodny z normą IEC 61800-3. Jego moc znamionowa wynosi 15kW. Główną funkcją produktu ATV Regen jest zapewnienie opcji regeneracji energii z powrotem do zasilania AC. Jego stopień...
Porównaj
ATVRD15N4
ATVRD15N4 15kW Moduł zwrotu energii
Szybki podgląd: Opis i parametry
więcej

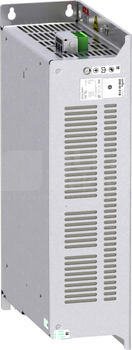

ATVRU75N4 7,5kW Moduł zwrotu energii

Opis produktu

Ta jednostka regeneracyjna jest opcją dla przemienników częstotliwości z serii Altivar. Posiada wbudowany filtr EMC zgodny z normą IEC 61800-3. Jego moc znamionowa wynosi 7,5 kW. Główną funkcją produktu ATV Regen jest zapewnienie opcji regeneracji energii z powrotem do zasilania AC. Jego stopień...
Porównaj
ATVRU75N4
ATVRU75N4 7,5kW Moduł zwrotu energii
Szybki podgląd: Opis i parametry
więcej
PRZEWÓD P/D 2 X RJ45, PTO DO PTI, 1.5M Przewód

Opis produktu

Przewód P/D 2xRJ45, PTO PTI 1,5M. Kategoria akcesoriów / części oddzielnych: akcesoria przyłączeniowe - Typ akcesoriów / częsci oddzielnych: połączenie szeregowe lub sterowanie impulsowe - Typ produktu lub komponentu : kabel - zgodność produktu: przemiennik częstotliwości ATV340, serwonapęd...

Dane techniczne

Długość
1.5 m
Rodzaj przyłącza elektrycznego, w obudowie
Inne
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Inne
Funkcja
Inne urządzenie PLC
Do sygnałów cyfrowych
Tak
Do kart wejściowych PLC
Tak
Do sygnałów analogowych
Nie
Do kart wyjściowych PLC
Tak
Porównaj
VW3M8502R15
PRZEWÓD P/D 2 X RJ45, PTO DO PTI, 1.5M Przewód
Szybki podgląd: Opis i parametry
więcej
PRZEWÓD SYGAŁU PTO TO PTI 2xRJ45 LXM32 Przewód

Opis produktu

Przewód PTO PTI 2xRJ45 LXM32. Kategoria akcesoriów / części oddzielnych: akcesoria przyłączeniowe - Typ akcesoriów / częsci oddzielnych: połączenie szeregowe lub sterowanie impulsowe - Typ produktu lub komponentu : kabel - zgodność produktu: przemiennik częstotliwości ATV340, serwonapęd...

Dane techniczne

Długość
0.3 m
Rodzaj przyłącza elektrycznego, w obudowie
Inne
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Inne
Funkcja
Inne urządzenie PLC
Do sygnałów cyfrowych
Tak
Do kart wejściowych PLC
Tak
Do sygnałów analogowych
Nie
Do kart wyjściowych PLC
Tak
Porównaj
VW3M8502R03
PRZEWÓD SYGAŁU PTO TO PTI 2xRJ45 LXM32 Przewód
Szybki podgląd: Opis i parametry
więcej
VW3A1111 TERMINAL WYŚWIETLACZA GRAFICZNEGO

Opis produktu

Ten terminal graficzny jest opcją dla napędów o zmiennej prędkości z serii Altivar. Jest to opcja dialogowa dla napędu o zmiennej prędkości. Jego wskaźnik ochrony wynosi IP65. Terminal ten można podłączyć i zamontować z przodu napędu lub na drzwiach obudowy za pomocą akcesorium do zdalnego...
Porównaj
VW3A1111
VW3A1111 TERMINAL WYŚWIETLACZA GRAFICZNEGO
Szybki podgląd: Opis i parametry
więcej
VW3A1113 TERMINAL TEKSTOWY

Opis produktu

Ten terminal tekstowy jest opcją dla napędów regulacyjnych z gamy Altivar. Jest to opcja dialogowa dla napędu o zmiennej prędkości. Jego stopień ochrony wynosi IP21. Terminal tekstowy może być podłączony i zamontowany z przodu napędu. Jego maksymalna temperatura pracy wynosi 50 °C. Zapewnia...
Porównaj
VW3A1113
VW3A1113 TERMINAL TEKSTOWY
Szybki podgląd: Opis i parametry
więcej
VW3A3203 KARTA WE/WY

Opis produktu

Ten moduł rozszerzenia I/O pozwala napędowi spełnić potrzeby aplikacji, które zarządzają dodatkowymi lub specyficznymi czujnikami. Jest łatwy do zainstalowania i usunięcia z napędów Altivar dzięki swojej modułowej, wyjmowanej konstrukcji. Jest kompatybilny z Altivar Process ATV600, Altivar...
Porównaj
VW3A3203
VW3A3203 KARTA WE/WY
Szybki podgląd: Opis i parametry
więcej
VW3A3204 KARTA ROZSZERZEŃ WYJŚĆ PRZEKAŹNIKOWYCH

Opis produktu

Ten rozszerzony moduł pozwala napędowi spełnić potrzeby aplikacji, które zarządzają dodatkowymi lub specyficznymi czujnikami. Jest łatwy do zainstalowania i usunięcia z napędów Altivar dzięki swojej modułowej, wyjmowanej konstrukcji. Jest kompatybilny z Altivar Process ATV600, Altivar Process...
Porównaj
VW3A3204
VW3A3204 KARTA ROZSZERZEŃ WYJŚĆ PRZEKAŹNIKOWYCH
Szybki podgląd: Opis i parametry
więcej

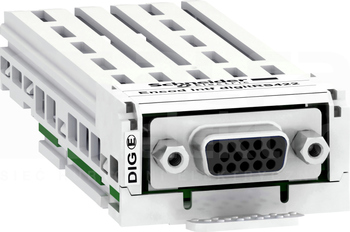

VW3A3420 KARTA ENKODEROWA

Opis produktu

Akcesoria VW3A Karta interfejsu enkodera Schneider Electric może być używana do sterowania wektorem strumienia (z czujnikiem) dla silników asynchronicznych. Może być również używana do sterowania wektorowego z sprzężeniem zwrotnym prędkości obrotowej dla silników synchr onicznych. Poprawia...
Porównaj
VW3A3420
VW3A3420 KARTA ENKODEROWA
Szybki podgląd: Opis i parametry
więcej
VW3A3422 KARTA ENKODEROWA

Opis produktu

Akcesoria VW3A Moduł interfejsu analogowego enkodera Schneider Electric może być używany do sterowania wektorem strumienia (z czujnikiem) dla silników asynchronicznych. Może być również używany do sterowania wektorowego z sprzężeniem zwrotnym prędkości obrotowej dla sil ników synchronicznych...
Porównaj
VW3A3422
VW3A3422 KARTA ENKODEROWA
Szybki podgląd: Opis i parametry
więcej

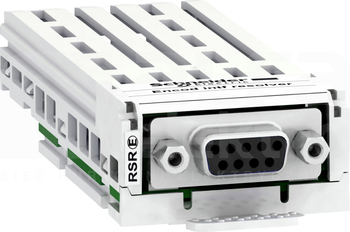

VW3A3423 KARTA ENKODEROWA

Opis produktu

Akcesoria VW3A Moduł interfejsu przetwornika rezolwera Schneider Electric może być używany do sterowania wektorem strumienia (z czujnikiem) dla silników asynchronicznych. Może być również używany do sterowania wektorowego z sprzężeniem zwrotnym prędkości obrotowej dla s ilników synchronicznych...
Porównaj
VW3A3423
VW3A3423 KARTA ENKODEROWA
Szybki podgląd: Opis i parametry
więcej
VW3A3601 KARTA KOMUNIKACJI ETHERCAT

Opis produktu

Ten moduł komunikacyjny EtherCAT jest opcją dla napędów o zmiennej prędkości serii Altivar Wyposażony jest w 2 złącza RJ45. Jest kompatybilny z przemiennikami Altivar Machine i Altivar Process. Umożliwia on integrację napędu o zmiennej prędkości obrotowej z siecią sterującą procesem...
Porównaj
VW3A3601
VW3A3601 KARTA KOMUNIKACJI ETHERCAT
Szybki podgląd: Opis i parametry
więcej
VW3A3607 KARTA PROFIBUS DP

Opis produktu

Ten moduł komunikacyjny PROFIBUS DP V1 jest opcją dla napędów o zmiennej prędkości serii Altivar Jest on wyposażony w 1 x 9-drożne żeńskie złącze SUB-D. Jest kompatybilny z napędami Altivar Machine i Altivar Process. Umożliwia integrację napędu o zmiennej prędkości w sieci sterowania...
Porównaj
VW3A3607
VW3A3607 KARTA PROFIBUS DP
Szybki podgląd: Opis i parametry
więcej
VW3A3608 KARTA KOMUNIKACJI CANopen

Opis produktu

Ten moduł komunikacyjny CANopen Daisy chain jest opcją dla napędów o zmiennej prędkości serii Altivar Wyposażony jest w 2 złącza RJ45. Jest kompatybilny z napędami Altivar Machine i Altivar Process. Umożliwia on integrację napędu o zmiennej prędkości z siecią sterowania procesem
Porównaj
VW3A3608
VW3A3608 KARTA KOMUNIKACJI CANopen
Szybki podgląd: Opis i parametry
więcej
Brak zdjęcia

Dane techniczne

Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych
0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych
0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny
0
Liczba wyjść bezpieczeństwa, styk zwłoczny
0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych
0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych
0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny
0
Liczba wyjść sygnalizacyjnych, styk zwłoczny
0
Napięcie zasilające dla DC
24 - 24 V
Model
Inne
Rodzaj połączenia elektrycznego
Inne
Rodzaj napięcia zasilającego
DC
Możliwość montażu na szynie
Nie
Kategoria stopu według IEC 60204
Inne
Poziom bezpieczeństwa SIL zgodnie z IEC 61508
Brak
Odpowiedni do kontroli czujników dotykowych
Nie
Typ bezpieczeństwa zgodnie z IEC 61496-1
Brak
Z pętlą sprzężenia zwrotnego
Nie
Do kontroli czujników optoelektronicznych / kurtyn świetlnych
Nie
Odpowiedni do kontroli zaworów
Nie
Odpowiedni do kontroli przełączników zbliżeniowych
Nie
Certyfikat BG BIA
Nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Z funkcją wyciszenia
Nie
Aprobata TÜV
Nie
Z wejściem startowym
Nie
Odpowiedni do kontroli wyłączników krańcowych
Nie
Certyfikat UL
Nie
Z odłączalnymi zaciskami
Nie
Odpowiedni do kontroli obwodów awaryjnego stopu
Nie
Liczba wejść
Inne
Odpowiedni do kontroli przełączników magnetycznych
Nie
Porównaj
VW3A3802
VW3A3802 APM 24VDC Karta bezpieczeństwa
Szybki podgląd: Opis i parametry
więcej

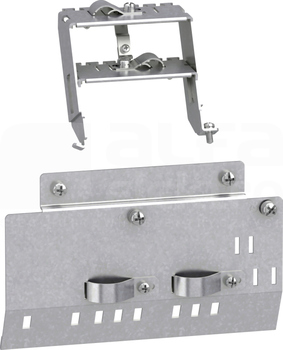

VW3A4432 rozm.S3 Obejma ekranów kabli

Opis produktu

Akcesoria VW3A Płyta do montażu filtra wejściowego EMC Schneider Electric w rozmiarze 3 umożliwia prostą instalacje filtra wejściowego EMC. Jest ona kombatibilna z przemiennikami częstotliwości Altivar 340
Porównaj
VW3A4432
VW3A4432 rozm.S3 Obejma ekranów kabli
Szybki podgląd: Opis i parametry
więcej
VW3A4554 DŁAWIK SIECIOWY

Opis produktu

Ten dławik liniowy jest opcją dla napędów o zmiennej prędkości gamy Altivar. Jego prąd znamionowy jest równy 31A Zapewnia lepszą ochronę przed przepięciami na linii zasilającej i przyczynia się do zmniejszenia zniekształceń harmonicznych prądu wytwarzanego przez przemiennik. Jego współczynnik...

Dane techniczne

Indukcyjność znamionowa
1 mH
Liczba biegunów po stronie wejściowej
3
Maksymalne znamionowe napięcie pracy Ue
690 V
Prąd znamionowy przy AC
31 - 31 A
Znamionowa częstotliwość pracy
50 - 60 Hz
Stopień ochrony (IP)
IP00
Odpowiedni jako dławik wyjściowy
Tak
Odpowiedni jako dławik komutacyjny
Nie
Odpowiedni jako dławik przeciwzakłóceniowy
Nie
Odpowiedni jako dławik wygładzający
Nie
Odpowiedni jako dławik sieciowy
Tak
Porównaj
VW3A4554
VW3A4554 DŁAWIK SIECIOWY
Szybki podgląd: Opis i parametry
więcej
ZNAJDŹ ODDZIAŁ

61 oddziałów



eHANDEL

Zamówienia online

PRZEMYSŁ

Oferta dla przemysłu

FOTOWOLTAIKA

Prąd ze słońca

SZKOLENIA

Techniczne i asortymentowe

Kontakt z hurtowniami



Sonepar Polska Sp. z o.o.

ul. Obr. Westerplatte 81, 40-335 Katowice

KRS: 0000056882, REGON: 270117632,

NIP: 634-013-56-76
Kapital zakladowy 30 000 000 PLN
BDO: 000003064

Konto
Schowek
Tu możesz przechowywać produkty do momentu zakupu. Twoje produkty pozostaną w schowku nawet po wylogowaniu.
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Zapisz niezbędne Zezwól na wszystkie
Akademia Sonepar
