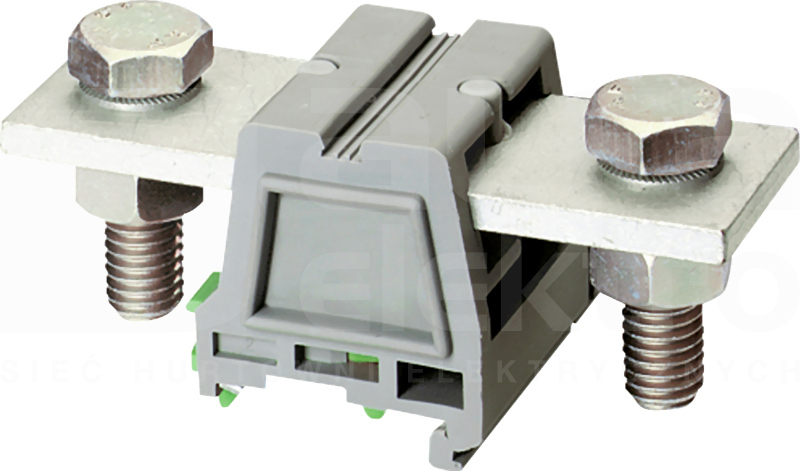

Linergy TR is terminal block for Linergy. It belongs to linergy passthrough terminal block with 150 mm² nominal cross section. The rated operational voltage is 600V conforming to CSA/cURus and 1000V conforming to EN/IEC 60947-7-1. The rated current is 309A conforming to EN/IEC 60947-7-1, 275A conforming to CSA and 285A conforming to cURus. It has grey surface treatment. Mounting by clip-on and sideways connection by single-level 1x1 lug to lug terminals. It could be connection and disconnection by screwdriver. It is compatible with spacial enclosures for Prisma G, Prisma P, Prisma PH and Spacial. Sold in lots of 10 units. Ambient air temperature for operation is from -40 to 130 °C conforming to IEC 60216-1 and VDE 0304-T21. Multi standards certified (cURus, GL, CSA, EAC). It is compliant with Green Premium (RoHS/REACH)
Dane techniczne
Długość
119 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
35 - 150 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
50 - 150 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
50 - 150 mm2
Przekrój przyłączanego przewodu wielożyłowego
50 - 150 mm2
Prąd znamionowy In
309 A
Szerokość / rozmiar rastra
46 mm
Wysokość przy najniższym sposobie montażu
100 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie bolcowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
