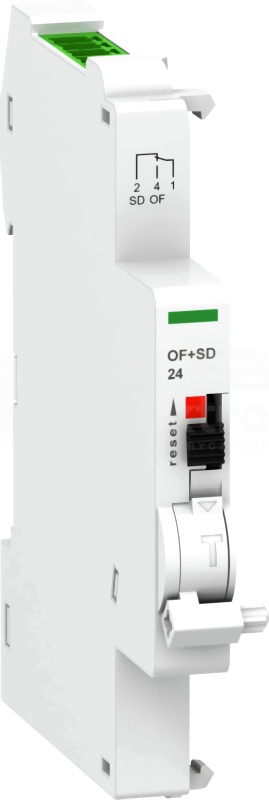

This Acti 9 OF+SD24 electrical auxiliary is a double open/close or fault indicator contact. It is dedicated to iD, C60, C120, DPN, DPN Vigi, C60H-DC, SW60-DC, C60PV-DC, C60NA-DC, C120NA-DC It reports also the electrical fault, actuation of the tripping auxiliary, open or closed position of the associated device informations to a programmable logic controller. Remote indication of position and tripping upon a fault of the associated device. The 2 contacts (1NO + 1NC) can report the signalling information of the associated device to the Acti 9 Smartlink. The width in 9mm pitches is 1. It is a ComReady device. There is a Test function on the toggle. The Ue rated operational voltage is 24VDC. The In rated operational current is 2mA (mini) up to 100 mA (maxi). The operating temperature is -25°C to + 70°C. The storage temperature is -40°C to + 85°C. This product complies with IEC/EN 60947-5-1. and IEC/EN 60947-5-4 standards
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
125 A
Liczba styków przełącznych
2
Liczba styków przełącznych
0
Liczba styków rozwiernych
1
Liczba styków rozwiernych
1
Liczba styków sygnalizacji błędu
1
Liczba styków zwiernych
1
Liczba styków zwiernych
1
Napięcie znamionowe
24 V
Szerokość montażowa
0.5
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.1 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
This is a set of 12 connectors. With 5 spring connections. its terminals accept rigid copper cable from 0.5mm2 to 1.5mm2. and flexible one from 0.5mm2 to 1.5mm2
Dane techniczne
Głębokość
22.9 mm
Liczba biegunów
5
Napięcie znamionowe
24 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.75 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 1.5 mm²
Prąd znamionowy In
8 A
Szerokość
19.54 mm
Temperatura otoczenia
60 °C
Wysokość
7.8 mm
Zakres temperatur pracy
65 °C
Znamionowe napięcie udarowe
2.5 kV
Średnica styków
2.2 mm
Minimalna liczba cykli łączeń
100
Liczba styków mocy
0
Liczba styków sterujących
5
Wkład bez styków
Nie
Wersja modułowa
Tak
Model/kształt/forma
Prostokątny
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Rodzaj styku
Pin/sztyft
Z przewodem ochronnym
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
This Acti9 C120H is a low voltage multistandard miniature circuit breaker (MCB). It is a 2P circuit breaker with 2 protected poles, 80A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 15000A at 230VAC to 400VAC conforming to EN/IEC 60898-1 standard and 15000A...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
80 A
Stopień zanieczyszczenia
3
Straty mocy
3.2 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-30 - 60 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 C120H is a low voltage multistandard miniature circuit breaker (MCB). It is a 3P circuit breaker with 3 protected poles, 80A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 15000A at 230VAC to 400VAC conforming to EN/IEC 60898-1 standard and 15000A...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
80 A
Stopień zanieczyszczenia
3
Straty mocy
3.2 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 60 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 C120N is a low voltage multistandard miniature circuit breaker (MCB). It is a 1P circuit breaker with 1 protected pole, 100A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 3kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 3kA at 380VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
100 A
Stopień zanieczyszczenia
3
Straty mocy
2 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
3 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 C120N is a low voltage multistandard miniature circuit breaker (MCB). It is a 2P circuit breaker with 2 protected poles, 100A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 10000A at 230VAC to 400VAC conforming to EN/IEC 60898-1 standard and 10000A...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
100 A
Stopień zanieczyszczenia
3
Straty mocy
2 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 C120N is a low voltage multistandard miniature circuit breaker (MCB). It is a 4P circuit breaker with 4 protected poles, 100A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 10000A at 230VAC to 400VAC conforming to EN/IEC 60898-1 standard and 10000A...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
100 A
Stopień zanieczyszczenia
3
Straty mocy
2 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten Acti9 C120N to wielostandardowy wyłącznik miniaturowy niskiego napięcia (MCB). Jest to wyłącznik automatyczny 4P z 4 chronionymi biegunami, prądem znamionowym 80A i krzywą zadziałania C. Znamionowa zdolność wyłączania zwarciowego Icn wynosi do 10000 A przy 230 V AC do 400 V AC, zgodnie...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
80 A
Stopień zanieczyszczenia
3
Straty mocy
3.2 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 C120N is a low voltage multistandard miniature circuit breaker (MCB). It is a 4P circuit breaker with 4 protected poles, 80A rated current and D tripping curve. The rated short circuit breaking capacity goes up to 10000A at 230VAC to 400VAC conforming to EN/IEC 60898-1 standard and 10000A...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
80 A
Stopień zanieczyszczenia
3
Straty mocy
3.2 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
