Koryto kablowe ze zintegrowanym systemem szybkiego mocowania. Długość użytkowa koryta kablowego wynosi 3000 mm.
Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.
Perforacja do bezpośredniego zawieszenia pręta gwintowanego ma średnicę 11 mm
Dane techniczne
Ciężar
2.01 kg/m
Długość
3050 mm
Długość robocza
3000 mm
Grubość materiału
0.75 mm
Przekrój użyteczny
11800 mm²
Szerokość
200 mm
Wysokość
60 mm
Bezpieczne obciążenie robocze wg IEC 61537 przy rozstawie podpór 1,0 m
1200 N/m
Bezpieczne obciążenie robocze wg IEC 61537 przy rozstawie podpór 1,5 m
900 N/m
Bezpieczne obciążenie robocze wg IEC 61537 przy rozstawie podpór 2,0 m
600 N/m
Bezpieczne obciążenie robocze wg IEC 61537 przy rozstawie podpór 2,5 m
400 N/m
Możliwy rozstaw podpór
1 - 2.5 m
Kolor
Brak
Perforacja boczna
Tak
Materiał
Stal nierdzewna
Perforacja montażowa w części dolnej
Tak
System utrzymania sprawności działania E30, E90 w czasie pożaru

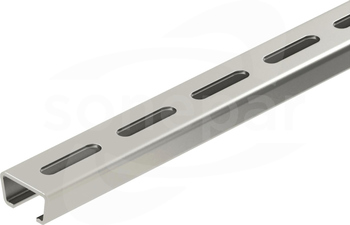

Sszyna profilowa C do układania kabli, w połączeniu z zaciskami wspornikowymi ze stopą młotkową. Może być również stosowany jako konstrukcja podwieszana do systemów wsporników kablowych
Dane techniczne
Ciężar
1.07 kg
Długość
2000 mm
Grubość materiału
2 mm
Moment oporowy ly (wskaźnik wytrzymałości przy zginaniu)
0.538 cm4
Moment oporowy lz (wskaźnik wytrzymałości przy zginaniu)
2.315 cm4
Szerokość
35 mm
Szerokość szczeliny
16.5 mm
Wysokość
18 mm
Moment bezwładności przekroju względem osi Iy
0.54 cm4
Moment bezwładności przekroju względem osi Iz
2.31 cm4
Współczynnik wytrzymałości przekroju na zginanie Wy
0.52 cm³
Współczynnik wytrzymałości przekroju na zginanie Wz
1.32 cm³
Kolor
Brak
Materiał
Stal nierdzewna
Kształt profilu
Profil C
System utrzymania sprawności działania E30, E90 w czasie pożaru
