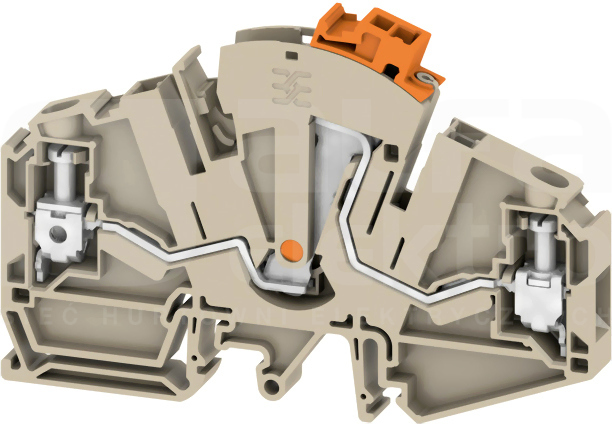

Złączka szeregowa bez wtyków rozłączających, które zostały zintegrowane w celu przyjmowania sygnałów z elementu wtykowego, do którego podłączane są różne komponenty elektryczne
Dane techniczne
Długość
100 mm
Głębokość
69 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 6 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 10 mm2
Prąd znamionowy In
30 A
Szerokość
8.1 mm
Szerokość / rozmiar rastra
8.1 mm
Wysokość
100 mm
Wysokość przy najniższym sposobie montażu
69 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj separacji poprzecznej
Brak
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Rodzaj separacji wzdłużnej
Uchylny
Z wbudowanym gniazdem testowym
Nie
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Głębokość
97.7 mm
Szerokość
12 mm
Wysokość
140.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94

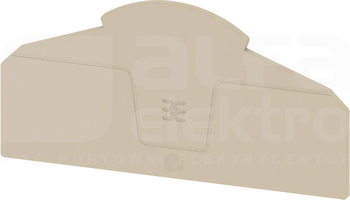

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu

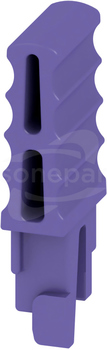

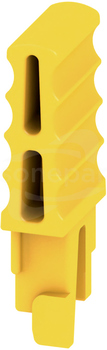

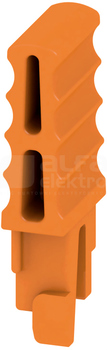

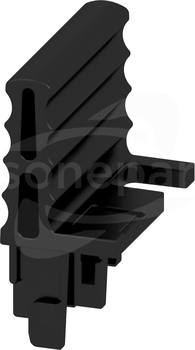

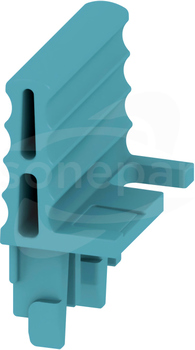

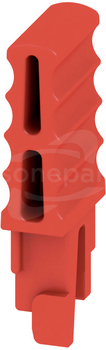

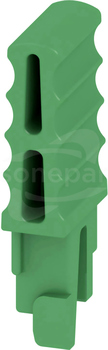

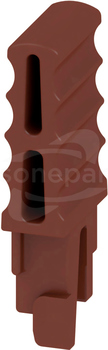

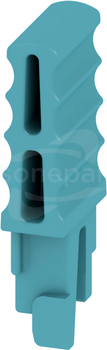

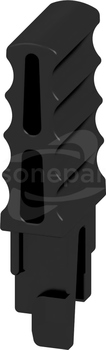

Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
Dźwignia blokująca jest zastosowana w terminalu WDT 1.5. Wymiary terminalu są jak najmniejsze dzięki zastosowaniu małego przełącznika. Uruchomienie przełącznika następuje za pośrednictwem ramienia dźwigni przedłużającej, wykonanej jako dźwigni zatrzaskowej. Istnieje także możliwość...
