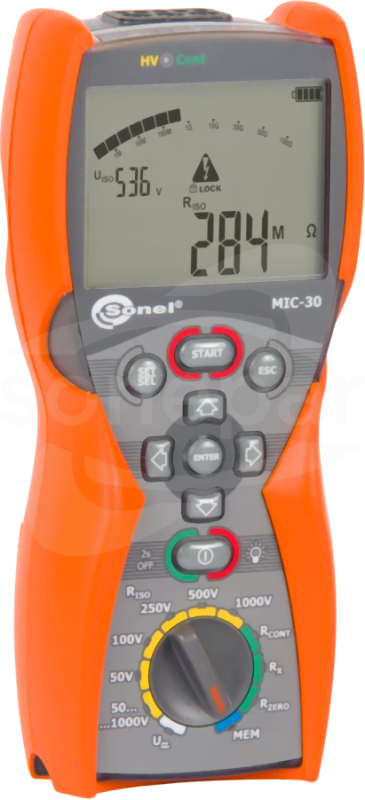

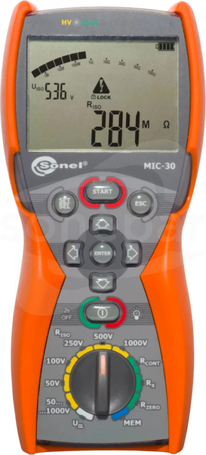

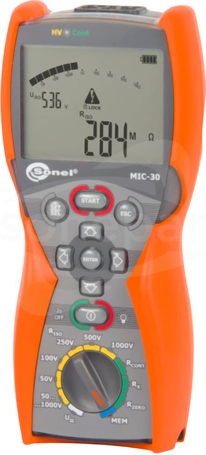

MIC-30 Miernik rezystancji izolacji

Główne cechy

• pomiar rezystancji izolacji do 100 GΩ dzięki napięciu pomiarowemu do 1000 V
• zaprojektowany do ciężkich warunków środowiskowych – stopień ochrony IP67
• idealny do powtarzalnych pomiarów – pamięć 12 000 rekordów i adapter UNI-Schuko do gniazd wtyczkowych
• pozwala na sprawdzenie ciągłości elektrycznej – funkcja R_CONT 200 mA
• badanie kondensatorów rozruchowych w silnikach dzięki funkcji pomiaru pojemności

…i wiele więcej

• wybór napięcia pomiarowego: 50, 100, 250, 500, 1000 V lub dowolna nastawa z zakresu 50…1000 V w krokach co 10 V
• ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
• samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
• akustyczne wyznaczanie pięciosekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
• odmierzane czasy pomiaru T₁, T₂ i T₃ dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1…600 s
• wskazania rzeczywistego napięcia pomiarowego w czasie pomiaru
• zabezpieczenie przed pomiarem obiektów będących pod napięciem
• pomiar trójprzewodowy – dodatkowy przewód GUARD
• pomiar pojemności w czasie pomiaru R_ISO
• niskonapięciowy pomiar ciągłości obwodu i rezystancji
• test ciągłości przewodów ochronnych i połączeń wyrównawczych prądem dwukierunkowym I_ISO≥200 mA zgodnie z normą PN-EN 61557-4
• pomiar napięć stałych i przemiennych w zakresie 0…600 V

Zastosowanie

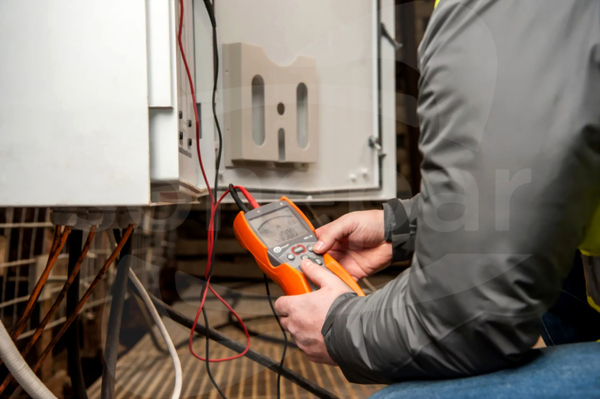

Miernik rezystancji izolacji MIC-30 doskonale wpisuje się w potrzeby wszystkich tych użytkowników, którzy badają stan izolacji instalacji elektrycznych w sposób powtarzalny w budynkach jedno- i wielorodzinnych, obiektach użyteczności publicznej czy małych warsztatach i zakładach. Dzięki nastawom napięcia pomiarowego w zakresie od 50 V do 1000 V (skokowo co 10 V) idealnie sprawdza się w diagnostyce obiektów elektrycznych, sterowniczych, telekomunikacyjnych i teleinformatycznych.

Możliwości

Nastawy napięcia pomiarowego 500 V lub 1000 V doskonale wpisują się w wytyczne oceny skuteczności ochrony przewodów zasilających, ale również podłóg i ścian w miejscach, gdzie jako środek ochrony przeciwporażeniowej zastosowano izolowanie stanowiska – tu zastosowanie znajduje akcesorium dodatkowe w postaci sondy PRS-1.

W dedykowanym adapterze UNI-Schuko istnieje możliwość konfiguracji par mierzonych przewodów – pozwala to na szybką i sprawną kontrolę rezystancję izolacji od strony gniazd wtyczkowych.

Miernikiem MIC-30 sprawdzisz, czy obiekt jest pod napięciem (zakres pomiaru do 600 V), nawet jeśli jest to sieć napowietrzna czy kablowa (kategoria pomiarowa CAT IV 600 V przyrządu). Zweryfikujesz ciągłość przewodów, np. połączeń ochronnych i wyrównawczych – prądem nie mniejszym niż 200 mA zgodnie z normą PN-EN 61557-4. Skontrolujesz pojemność kondensatorów rozruchowych w sprzęcie AGD i napędach wszelkiego typu (zakres pomiaru do 10 µF). Dzięki trzeciemu gniazdu (GUARD) sprawdzisz wielkość prądu upływu, jaki może „uciekać” przez wadliwą lub zanieczyszczoną izolację.

Wbudowana pamięć oraz transmisja bezprzewodowa pozwalają na gromadzenie i przesyłanie danych do programu umożliwiającego ich archiwizację i analizę (Sonel Reader). Wszystko to sprawia, że miernik MIC-30 jest narzędziem niezbędnym i powinien znaleźć się w torbie narzędziowej każdego serwisanta.

Trwała obudowa

Poręczna i ergonomiczna obudowa o stopniu ochrony IP67 gwarantuje, że miernik nie zawiedzie w najcięższych warunkach środowiskowych (wilgotnych, zapylonych, z wysoką temperaturą itp.).
