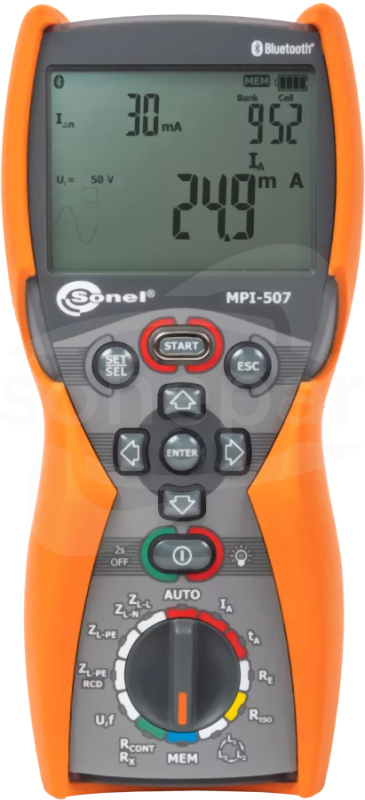

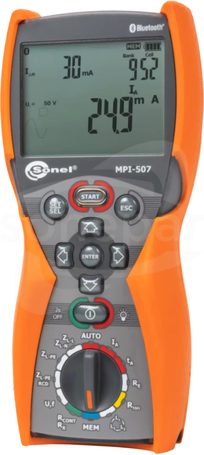

MPI-507 Miernik param.inst.elektr.

Cechy

• Pomiar parametrów pętli zwarcia
  • Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
  • Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
  • Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
  • Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)
• Badanie wyłączników różnicowoprądowych typu AC, A
  • Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
  • Pomiar prądu wyzwolenia I_A oraz czasu zadziałania t_A dla prądów 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
  • Pomiar R_E i U_B bez wyzwalania RCD
  • Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru Z_L-PE małym prądem
  • Pomiar I_A oraz t_A przy jednym zadziałaniu RCD
• Pomiar rezystancji uziemienia
  • Pomiar metodą 3-przewodową
• Pomiar rezystancji izolacji
  • Napięcia probiercze 100 V, 250 V, 500 V
• Pomiar rezystancji połączeń ochronnych i wyrównawczych
  • Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
  • Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
  • Pomiar rezystancji małym prądem z sygnalizacją dźwiękową
• Wskazanie kolejności faz

Dodatkowe funkcje

• Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.
• Pomiar napięcia (0...500 V) i częstotliwości sieci.
• Pamięć 990 wyników.
• Bezprzewodowa transmisja danych do komputera.
• Podświetlane przyciski.

Prostota i zaawansowanie

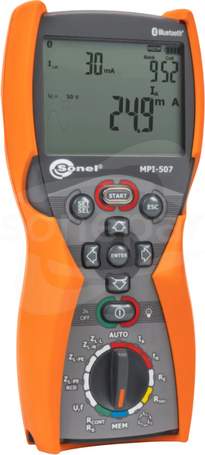

Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na czole obudowy. Nastawy są pamiętane przez przyrząd nawet w przypadku całkowitego rozładowania baterii. Wszystkie przyciski są podświetlane, podobnie jak segmentowy wyświetlacz, co znakomicie ułatwia obsługę przy słabym świetle. Obszerna pamięć eliminuje potrzebę prowadzenia notatek w trakcie pomiarów.

Kontrola bezpieczeństwa instalacji

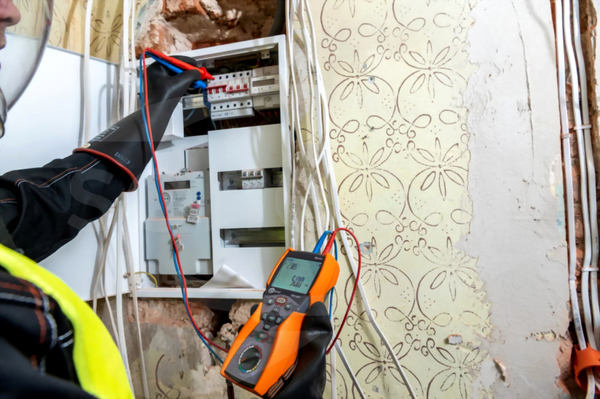

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

Badania można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,

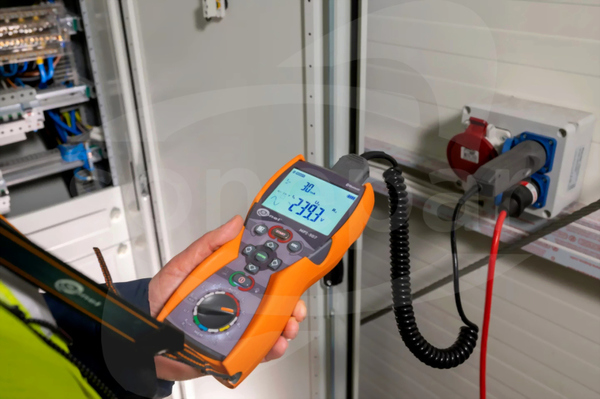

• wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.

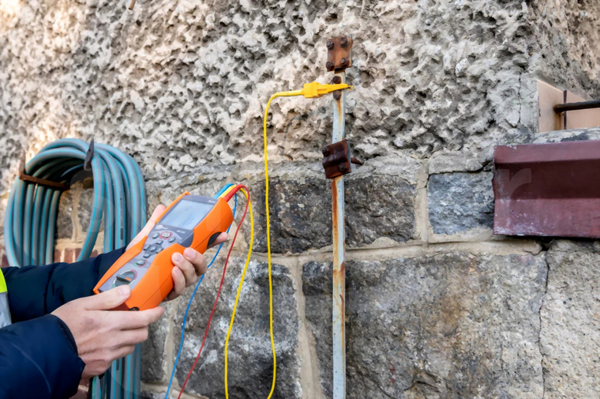

Pomiar rezystancji uziemienia

Przyrząd idealnie nadaje się do pomiarów domowych instalacji uziemiających. Pozwala na sprawdzenie jakości układu uziemiającego za pomocą metody 3-biegunowej. W toku badań miernik podaje napięcie zakłóceń oraz rezystancję sond pomocniczych R_S i R_H.

Podwyższona odporność na warunki środowiskowe

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.

Komunikacja i oprogramowanie

Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
