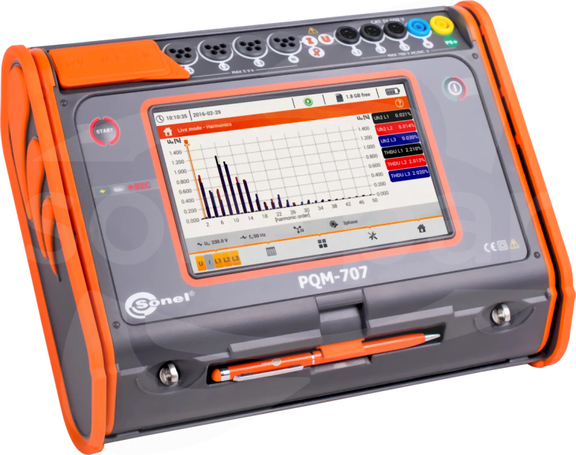

PQM-707 Analizator jakości zasilania

Cechy

• 7“ ekran dotykowy – ergonomiczny i intuicyjny graficzny interfejs użytkownika.
• Ponad 10 lat rejestracji danych.
• Kategoria pomiarowa CAT IV 600 V – wysokie bezpieczeństwo.
• Wszystkie parametry zgodnie z klasą S – wysoka dokładność pomiarów.
• Akumulator litowo-jonowy – większa mobilność.
• Zasilanie z analizowanej sieci – pewność pomiarów.
• Wymienna karta pamięci – zapis danych bez ograniczeń.
• Szybka konfiguracja i raportowanie – łatwość użytkowania.
• Współpraca z oprogramowaniem Sonel Analiza – rozszerzona analiza danych.

Mierzone parametry

• Prąd rozruchu.
• Sprawność inwertera.
• Napięcia L1, L2, L3, N, PE (pięć wejść pomiarowych) – wartości średnie, minimalne i maksymalne w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi.
• Prądy L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne i maksymalne, pomiar prądu w zakresie do 6 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi.
• Współczynniki szczytu dla prądu (CFI) i napięcia (CFU).
• Częstotliwość w zakresie 40...70 Hz.
• Moc czynna (P), bierna (Q), odkształceń (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna).
• Energia czynna (E_P), bierna (E_Q), pozorna (E_S).
• Współczynnik mocy (Power Factor), cosφ, tgφ.
• Harmoniczne do 50-tej w napięciu i prądzie, współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
• Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS1/2 okresu.
• Kalkulator taryf energii.
• ...i wiele więcej.
• Wszystkie parametry rejestrowane zgodnie z klasą S normy IEC 61000-4-30.

Obsługiwane typy sieci

• O częstotliwości znamionowej 50/60 Hz
• O napięciach znamionowych: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V
• Prądu stałego
• O układzie:
  • jednofazowym
  • dwufazowym z przewodem neutralnym
  • trójfazowym – gwiazda z i bez przewodu neutralnego
  • trójfazowym – trójkąt
  • trójfazowym – gwiazda bez przewodu neutralnego w układzie Arona
  • trójfazowym – trójkąt w układzie Arona
  • z przekładnikami napięciowymi i prądowymi

Możliwości

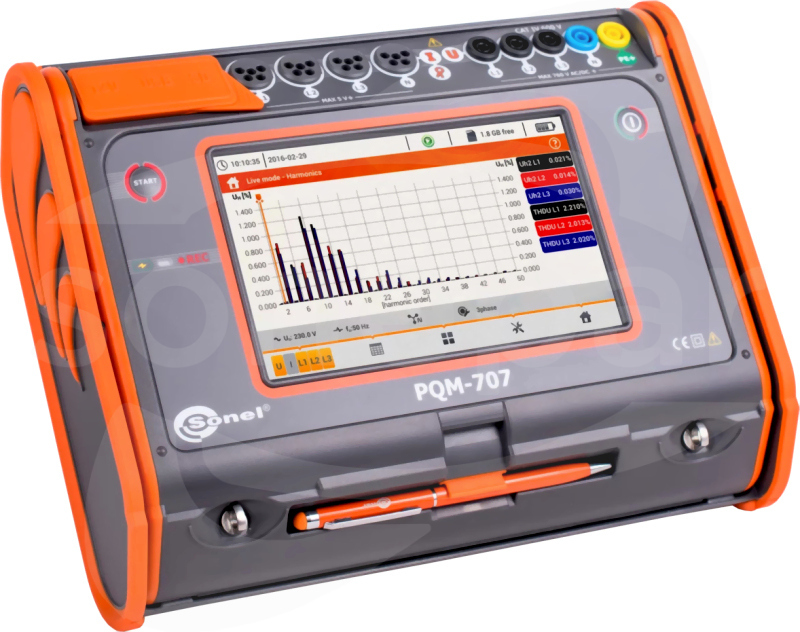

PQM-707 to autonomiczny miernik umożliwiający wszechstronny pomiar, analizę oraz rejestrację parametrów w sieciach elektroenergetycznych (DC i 50/60 Hz). Wszystkie pomiary są realizowane w klasie S zgodnie z normą IEC 61000-4-30, co gwarantuje wysoką dokładność. 7-calowy, kolorowy ekran dotykowy - największy w tej klasie analizatorów! - zapewnia intuicyjną i ergonomiczną obsługę. Dzięki wbudowanej baterii litowo-jonowej przyrząd pozwala na wydajną pracę bez konieczności podłączania zewnętrznego zasilacza sieciowego.

Prezentacja danych

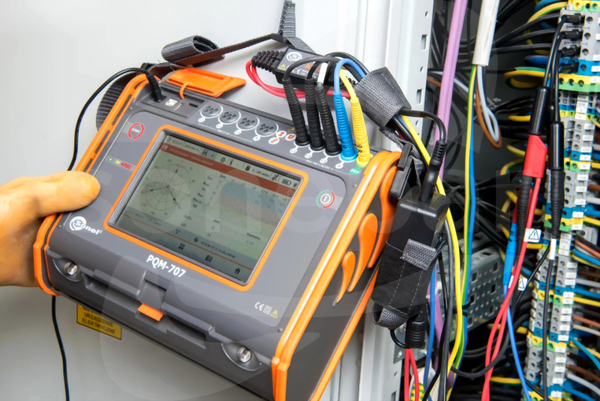

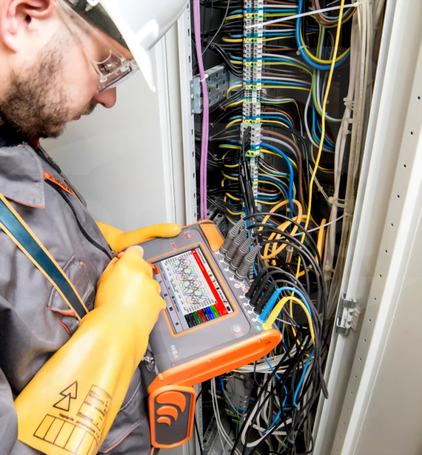

Analizator wyposażony jest w kolorowy ekran dotykowy. Rozdzielczość 800 x 480 pikseli zapewnia zarówno wysoki komfort interakcji z interfejsem, jak i czytelność wyników pomiarowych. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Obszary zastosowań

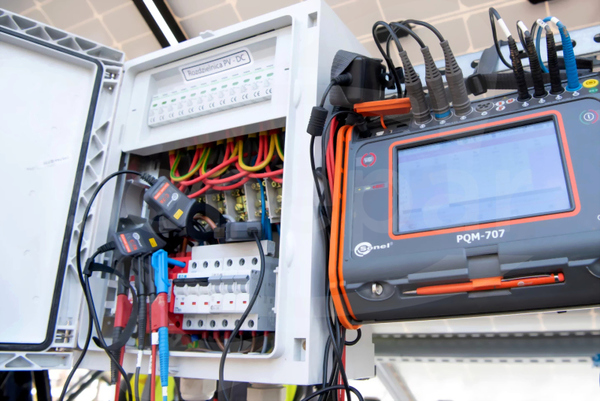

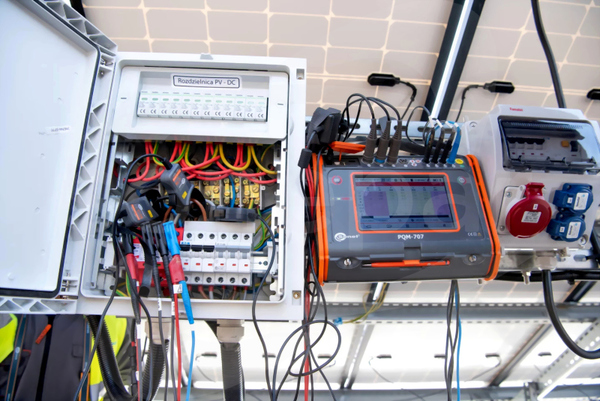

Analizator skierowany jest do bardzo szerokiej grupy użytkowników, w szczególności do służb utrzymania ruchu. Dzięki mobilności i autonomii pozwala na diagnozę problemów związanych z zasilaniem. Znajduje zastosowanie w praktycznie wszystkich rodzajach sieci o napięciu znamionowym od 54 V do 760 V – zarówno bezpośrednio, jak i pośrednio, za przekładnikami. PQM-707 może być używany w energetyce zawodowej i zakładach przemysłowych, ale też w firmach i instytucjach, które świadczą usługi skupione na analizie sieci.

Trwała i praktyczna obudowa

Obudowa została zaprojektowana tak, aby zapewnić łatwy dostęp do ekranu dotykowego oraz wszystkich gniazd pomiarowych i komunikacyjnych. Odsuwana pokrywa chroni wyświetlacz przed uszkodzeniami mechanicznymi. Dzięki stopniowi ochrony IP51 przyrząd można użytkować w trudnych warunkach – niestraszny mu jest kurzem ani rozpryski wody.

SONEL ANALIZA

Program Sonel Analiza jest aplikacją niezbędną do pracy z analizatorami PQM. W zależności od użytego przyrządu współpracującego, oprogramowanie umożliwia:

• konfigurację analizatora,
• odczyt danych z rejestratora,
• podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM),
• kasowanie danych w analizatorze,
• przedstawianie danych w formie tabel,
• przedstawianie danych w formie wykresów,
• analizowanie danych i generowanie raportów pod kątem normy PN-EN 50160, rozporządzenia systemowego i innych zdefiniowanych przez użytkownika warunków odniesienia - również dla mikroinstalacji PV do 50 kW, z podziałem dla stanów mocy czynnej P>0, P<0 i P=0 oraz z uwzględnieniem wykresów Q₁=f(U₁/U_n) oraz cosφ=f(P/P_n),
• niezależną obsługę wielu analizatorów,
• aktualizację do nowszych wersji przez stronę WWW.

Program umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną w czasie rzeczywistym. Parametry te mierzone są niezależnie od rejestracji zapisywanej do pamięci. Użytkownik może zobaczyć:

• wykresy przebiegów napięcia i prądu (oscyloskop),
• wykresy napięcia i prądu w czasie,
• wykres wskazowy,
• pomiary wielu parametrów,
• harmoniczne i moce harmonicznych (szacowanie kierunku harmonicznych),
• interharmoniczne.
