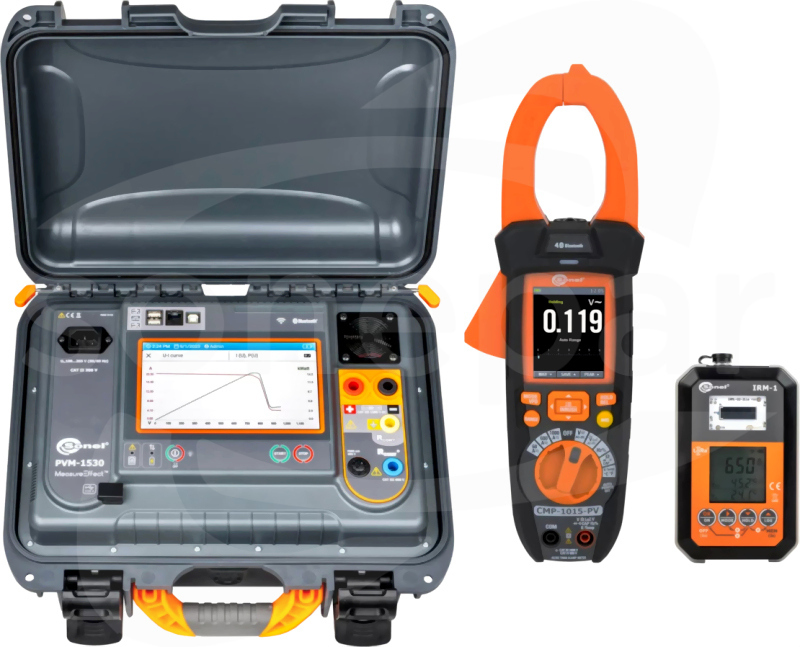

PVM-1530 PRO Zestaw mierników do pomiarów instalacji (PV)

PVM-1530 | Cechy

• Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
• Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1.
• Możliwość definiowania procedur pomiarowych.
• Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia  i temperatury IRM-1.
• Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
• Dołączany interfejs radiowy zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
• Wbudowany moduł Bluetooth i Wi-Fi do komunikacji z urządzeniami zewnętrznymi.
• Duża pamięć pomiarów w formie struktury.
• Duży, dotykowy wyświetlacz zapewniający dobrą widoczność w pełnym słońcu.

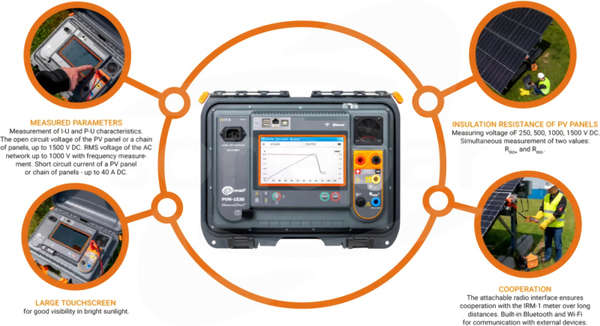

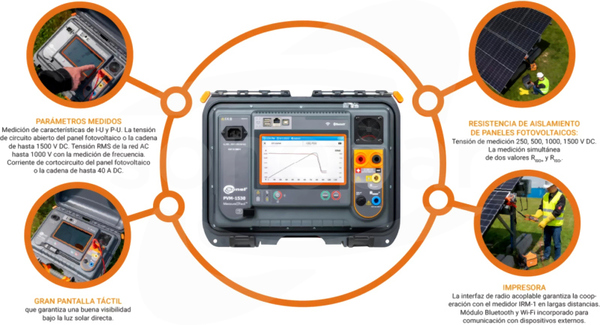

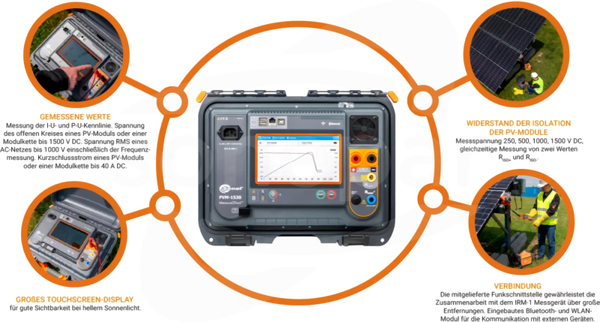

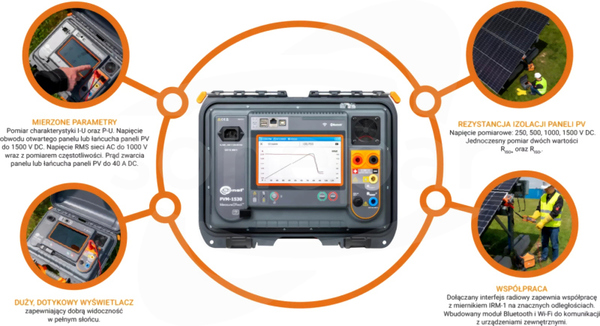

PVM-1530 | Mierzone parametry

• Pomiar charakterystyki I-U oraz P-U. Przeliczanie na warunki STC.
• Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1500 V DC.
• Napięcie RMS sieci AC do 1000 V wraz z pomiarem częstotliwości.
• Prąd zwarcia panelu lub łańcucha paneli PV do 40 A DC.
• Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500, 1000, 1500 V DC, jednoczesny pomiar dwóch wartości R_ISO+ oraz R_ISO-.
• Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500, 1000 V DC.
• Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
• Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą miernika CMP-1015-PV.
• Pomiar mocy AC/DC.
• Test diod bypass, automatyczne wykrywanie polaryzacji.
• Test diod blokujących napięciem 1000, 1500 V DC.

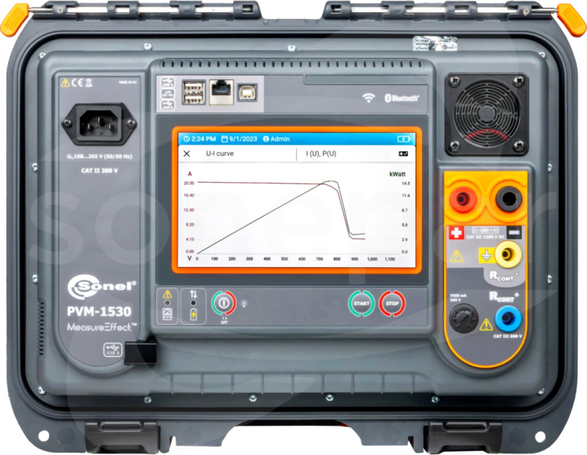

PVM-1530 | Pomiary kat. 1 oraz charakterystyka I-U

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą ekranu dotykowego. Ekran jest duży, kolorowy i z mocnym podświetleniem, aby obsługa w pełnym słońcu nie stanowiła problemu. Obszerna pamięć strukturalna wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

PVM-1530 | Szczelność i wytrzymałość

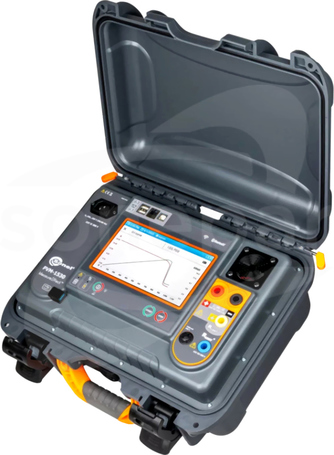

Mierniki świetnie radzą sobie w trudnych warunkach środowiskowych. Obudowa walizkowa PVM-1530 jest wytrzymała i szczelna po zamknięciu, aby łatwo można było zapewnić ochronę miernika podczas pomiaru.

PVM-1530 | Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1530 można przenieść do komputera za pomocą komunikacji przewodowej oraz bezprzewodowej. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

PVM-1530 | Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów PVM-1530 oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.

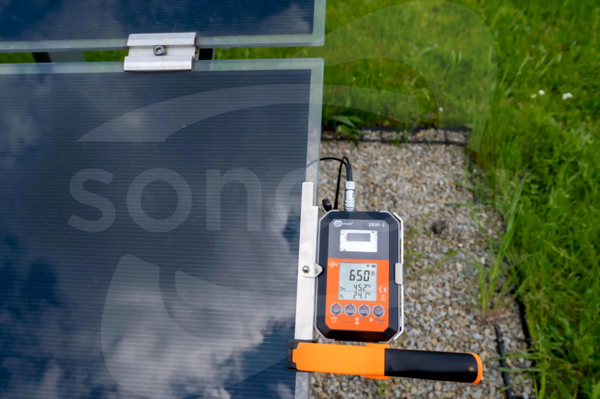

IRM-1 | Cechy

• Pomiar nasłonecznienia i temperatury.
• Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
• Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
• Wbudowany kompas oraz czujnik nachylenia.
• Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
• Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

IRM-1 | Mierzone parametry

• Natężenie nasłonecznienia (irradiancja) w W/m² lub BTU/ft² h.
• Temperatura panelu fotowoltaicznego w °C lub °F.
• Temperatura otocznia w °C lub °F.
• Kąt nachylenia paneli.
• Orientacja paneli dzięki wbudowanemu kompasowi.

IRM-1 | Szczelność i wytrzymałość

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP65. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

IRM-1 | Komunikacja i oprogramowanie

Dane pomiarowe z IRM-1 można przenieść do komputera za pomocą złącza USB. Ponadto przyrząd ma wbudowany bezprzewodowy interfejs LoRa (ang. Long Range), dzięki któremu następuje automatyczna wymiana danych z miernikiem nadrzędnym – nawet na dużej odległości.

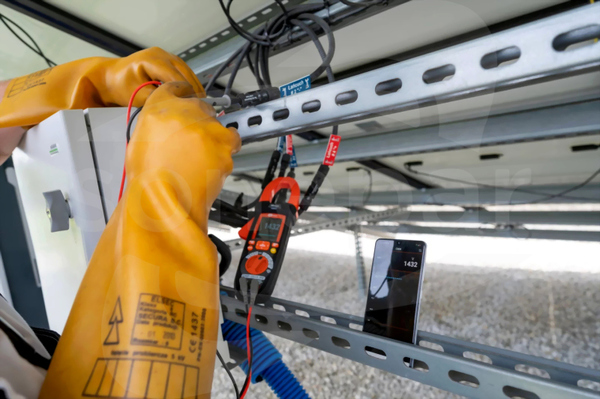

CMP-1015-PV | Fotowoltaika pod lupą

Przyrząd dedykowany jest do pomiaru prądu i napięcia DC w instalacjach fotowoltaicznych o napięciach 1500 V. Miernik umożliwia również precyzyjne pomiary za przemiennikami częstotliwości dzięki funkcji VFD.
