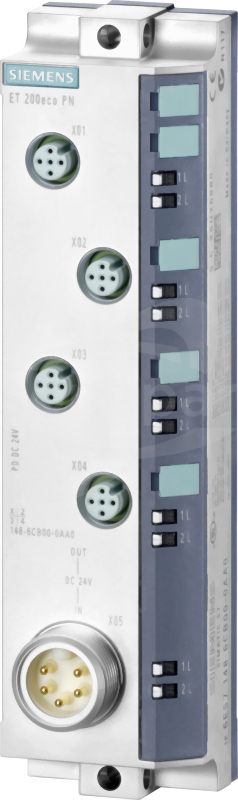

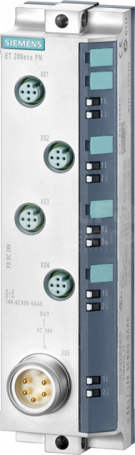

SIMATIC DP, ET 200ECO PN, voltage distributor PD 24 V DC; 1x 7/8", 4xM12, Degree of protection IP67 SIMATIC ET 200eco PN is a compact block I/O system with a PROFINET connection with degree of protection IP65/67 and is therefore a space-saving and future-oriented solution that sets new market standards and also requires very little installation effort. You can quickly and flexibly install and commission the block I/Os in any position. Due to the intelligent design, you can perform installation directly on site on the machine or the assembly line. The very rugged die-cast zinc housing ensures ideal protection in extremely challenging ambient conditions and enables you to use the I/O system at temperatures ranging from -40 °C to +60 °C. A further advantage of the system is its maximum resistance to vibration, dust, oil, and humidity. In the SIMATIC ET 200eco PN, you have a future-oriented and innovative complete solution that can be flexibly configured thanks to the integrated 2-port switches and integrated into line topologies in a plant. The M12-L coded power connectors simplify the power supply concept and also enable higher current-carrying capacity and therefore substantially longer cable lengths in the field without additional power supply cables. Siemens guarantees future-oriented and innovative solutions that help you to move into new business segments with key technologies that have been projected into the future with ET 200 products. In addition to digital and analog input and output modules with various characteristics (incl. current, voltage, temperature and resistance measurements), the range of products also encompasses the IO-Link master and a fail-safe module for connecting sensors and actuators up to SIL 3/PLe. If need be, the outputs of the standard modules can also be practically disconnected in a fail-safe manner up to SIL 2
7/8" connection plug for ET 200, with axial cable outlet for assembly in the field, female contact insert 1 pack=5 units. SIMATIC NET7/8-inch connector
Dane techniczne
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 1.5 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 1.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
IE Power M12 Cable Connector PRO; plug-in connector for connection to power supply PS791-1PRO for 24 V DC supply voltage with installation instructions, 4-pole, A-coded, 3 units. SIMATIC NETPower M12 Plug PRO
Energy cable, 5-core power line, stranded wire, 5x 1.5 mm2, trailable Delivery unit: max. 1000 m, minimum order quantity 20 m sold by the meter SIMATIC NETEnergy cable 5 x 1.5
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 80 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-40 - 80 °C
Liczba żył
5
Napięcie znamionowe
600 - 600 V
Napięcie znamionowe
600 V
Odporność temperaturowa
-40 - 80 °C
Przybliżona średnica zewnętrzna
10.5 mm
Prąd znamionowy
16 A
Znamionowy przekrój żyły
1.5 mm2
Średnica żyły
1.55 mm
Kolor zewnętrznej powłoki
Szary
Żyła ochronna
Tak
Połączenie 2
Brak
Materiał powłoki zewnętrznej
Poliuretan (PUR)
Połączenie 1
Inne
Stopień ochrony (IP)
Inne
Kolor powłoki/izolacji
Szary
Klasa kwasowości wg EN 13501-6
Brak
Bezhalogenowy zgodnie z IEC 60754-3
Nie
Przewód spiralny
Nie
Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6
Brak
Z wyłącznikiem (na kablu)
Nie
Bezhalogenowy zgodnie z IEC 60754-1
Nie
System złączy wtykowych zależny od systemu instalacji
Przewód energetyczny 7/8" do 24 V łączone i niełączone konfekcjonowany z 1x7/8" kątowy z jednej strony, 1,5 mm2 gniazdo, 5-biegunowy, długość 10 m Aby spełnić wymagania odbiorców, do łączenia urządzeń SIRIUS są dostępne w wielu wariantach kable magistralowe, zasilające i sterujące...
Gniazdo 24 V - 7/8" kątowe, 5-biegunowe maksymalnie 1,5 mm2 z zaciskami śrubowymi średnica kabla 6...8,7 mm prąd roboczy maksymalnie 9 A IP67 w stanie podłączonym i skręconym Aby spełnić wymagania odbiorców, do łączenia urządzeń SIRIUS są dostępne w wielu wariantach kable magistralowe...
Power connecting cable M12-180/M12-180 for the power supply of the ET 200, pre-assembled cable with M12 plug and M12 socket, A-coded, 4-pole 0.3 m. SIMATIC NETPower Connecting Cable M12-180/M12-180
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-25 - 80 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
80 - 80 °C
Długość
0.3 m
Liczba żył
4
Napięcie znamionowe
300 - 300 V
Napięcie znamionowe
300 V
Odporność temperaturowa
-25 - 80 °C
Przybliżona średnica zewnętrzna
5.7 mm
Znamionowy przekrój żyły
0.75 mm2
Średnica żyły
1.1 mm
Kolor zewnętrznej powłoki
Szary
Żyła ochronna
Nie
Połączenie 2
Inne
Materiał powłoki zewnętrznej
Polichlorek winylu (PVC)
Połączenie 1
Inne
Stopień ochrony (IP)
Inne
Kolor powłoki/izolacji
Szary
Klasa reakcji na ogień wg EN 13501-6
Brak
Bezhalogenowy zgodnie z IEC 60754-3
Nie
Bezhalogenowy zgodnie z IEC 60754-2
Nie
Klasa emisji dymu wg EN 13501-6
Brak
Z wyłącznikiem (na kablu)
Nie
Klasa kwasowości wg EN 13501-6
Brak
System złączy wtykowych zależny od systemu instalacji
Nie
Bezhalogenowy zgodnie z IEC 60754-1
Nie
Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6
SIMATIC DP, PROFINET profile screw for mounting rail ET 200ECO PN 50 units per packing unit SIMATIC ET 200eco PN is a compact block I/O with a PROFINET connection with IP65/67 degree of protection for cabinet-free installation directly at the machine. Due to its fully-sealed zinc die-cast enclosure...
