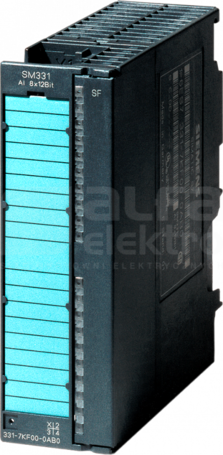

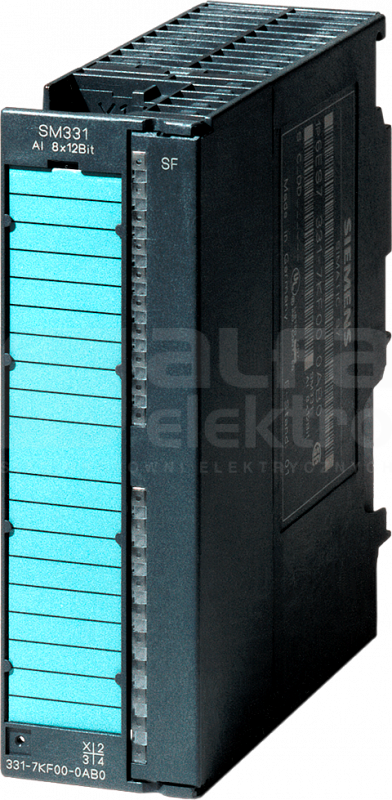

SIMATIC S7-300, Analog input SM 331, isolated, 8 AI +/-5/10V, 1-5 V, +/-20 mA, 0/4 to 20 mA, 16 bit, Single rooting (60 V COM.), 4-channel operation: 10 ms, 8-channel operation: 23-95ms, 1x 40-pole The SIMATIC ET 200M is a modular and universally applicable I/O system for the control cabinet in IP20, which can be used as a central I/O on an S7-300 as well as in a distributed configuration on a PROFINET or PROFIBUS ET 200M interface module. As many as 12 IO modules can be inserted into each station. The standardized setup of all modules considerably simplifies logistics and stocking of spare parts. The ET 200M can be used both for standard and for safety-oriented applications. Up to 12 multi-channel signal modules (e.g. 64 digital inputs) and function modules as well as S7-300 communications processors can be used as I/O modules (the interface to the process). This means the ET 200M also supports modules with extended user data, such as HART modules with HART auxiliary variables. In addition to conventional connection methods, the ET 200M offers you the FastConnect fast connection technology for easy wiring without stripping
Dane techniczne
Głębokość
117 mm
Liczba wejść analogowych
8
Rozdzielczość wejść analogowych
16 Bit
Szerokość
40 mm
Wysokość
125 mm
Rodzaj połączenia elektrycznego
Zacisk śrubowy/sprężynowy
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Wejście, termopara
Nie
Wejście, rezystancja
Nie
Wejście, prąd
Tak
Wyposażenie eksploatacyjne (Ex ib)
Nie
Do układów bezpieczeństwa
Nie
Sygnał wejściowy konfigurowalny
Tak
Wejście, termometr rezystancyjny
Nie
Wejście, napięcie
Tak
Kategoria ochrony przeciwwybuchowej dla gazów
ATEX - ochrona przeciwwybuchowa dla gazów, kat. 3G
Front connector module with flat ribbon Cable connection for analog (40 pins) Modules of the S7-300 Power supply over Screw terminals The front connector module for SIMATIC S7-300 with screw terminals for potential feed to connect 4x16-pole cables represents a modified front connector for connection...
Dane techniczne
Liczba biegunów
40
Napięcie znamionowe
60 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 0.75 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
Front connector module with flat ribbon Cable connection for analog (40 pins) Modules of the S7-300 Power supply over Spring terminals The front connector module for SIMATIC S7-300 with spring terminals for potential feed to connect 4x16-pole cables represents a modified front connector for connection...
Dane techniczne
Liczba biegunów
40
Napięcie znamionowe
60 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 0.75 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14mm2 with IDC connectors, L = 1.0 m The 16-pin round cable (shielded) with a length of 1m represents the link between the front connector and connection module. This pre-assembled cable enables...
Dane techniczne
Długość
1 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 2.0 m The 16-pin round cable (shielded) with a length of 2m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
2 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 2.5 m The 16-pin round cable (shielded) with a length of 2.5m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
2.5 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 4.0 m The 16-pin round cable (shielded) with a length of 4m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
4 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connection module TPA 3-tier for analog Modules of the SIMATIC S7-300 Type: Screw terminal without LED, VPE=1 unit 16 pole IDC connector f. cable The TPA connection module for analog modules with screw terminals for 16-pin connecting cables without LED for signalling forms the interface between the connecting...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
57 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Brak
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
