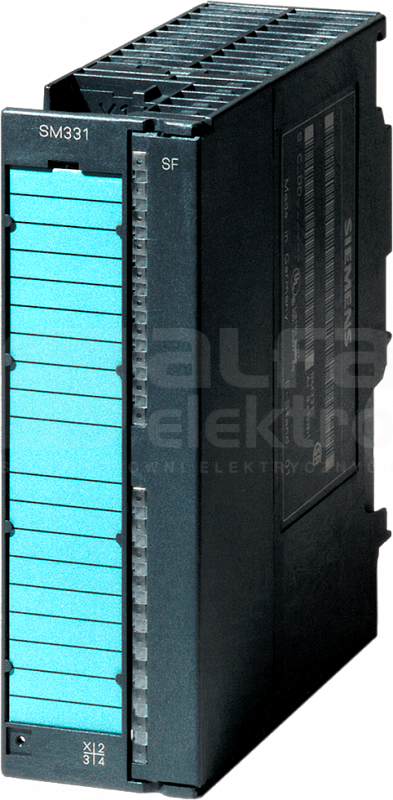

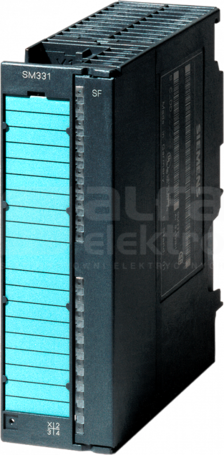

SIPLUS S7-300 SM 331 20-pole -25...+70 °C With conformal coating Based on 6ES7331-7KF02-0AB0 . Analog input isolated 8 AI, resol. 9/12/14 bits, U/I/thermocouple/resistor, alarm, diagnostics, 1x 20-pole Removing/inserting with active backplane bus Just like the CPU, the analog input modules are also protected against extreme ambient conditions. Due to the 100% conformal coating they can withstand biologically, chemically and physically active substances, condensation, frost, and corrosive gases. Regardless of the conditions, your analog signals are reliably recorded
Dane techniczne
Głębokość
120 mm
Liczba wejść analogowych
8
Rozdzielczość wejść analogowych
15 Bit
Szerokość
40 mm
Wysokość
125 mm
Rodzaj połączenia elektrycznego
Zacisk śrubowy/sprężynowy
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Wyposażenie eksploatacyjne (Ex ib)
Nie
Sygnał wejściowy konfigurowalny
Tak
Wejście, prąd
Tak
Wejście, termopara
Tak
Do układów bezpieczeństwa
Nie
Wejście, rezystancja
Tak
Wyposażenie eksploatacyjne (Ex ia)
Nie
Wejście, napięcie
Tak
Kategoria ochrony przeciwwybuchowej dla gazów
ATEX - ochrona przeciwwybuchowa dla gazów, kat. 3G
Front connector module with flat ribbon Cable connection for analog Modules of the S7-300, Power supply over Screw terminals The front connector module for SIMATIC S7-300 with screw terminals for potential feed to connect 2x16-pole cables represents a modified front connector for connection to a analog...
Dane techniczne
Liczba biegunów
20
Napięcie znamionowe
60 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 1.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14mm2 with IDC connectors, L = 1.0 m The 16-pin round cable (shielded) with a length of 1m represents the link between the front connector and connection module. This pre-assembled cable enables...
Dane techniczne
Długość
1 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 2.0 m The 16-pin round cable (shielded) with a length of 2m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
2 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 2.5 m The 16-pin round cable (shielded) with a length of 2.5m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
2.5 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 4.0 m The 16-pin round cable (shielded) with a length of 4m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
4 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connection module TPA 3-tier for analog Modules of the SIMATIC S7-300 Type: Screw terminal without LED, VPE=1 unit 16 pole IDC connector f. cable The TPA connection module for analog modules with screw terminals for 16-pin connecting cables without LED for signalling forms the interface between the connecting...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
57 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Brak
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
