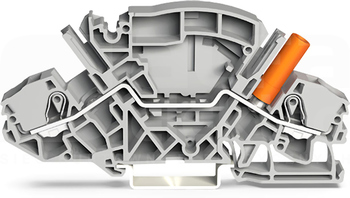

Złączka przelotowa 2-przewodowa; 6 mm²; z izolowanym gniazdem pomiarowym; do wtyku pomiarowego Ø 4 mm; opis z boku i na środku; na szynę TS 35 x 15 i 35 x 7,5; Push-in CAGE CLAMP®; 6,00 mm²; szara
Dane techniczne
Długość
99.6 mm
Głębokość
46.8 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Prąd znamionowy In
30 A
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
99.6 mm
Wysokość przy najniższym sposobie montażu
46.8 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94

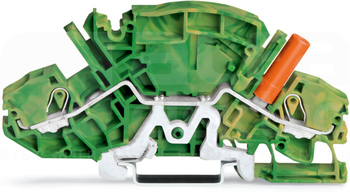

Złączka PE 2-przewodowa; 6 mm²; z izolowanym gniazdem pomiarowym; do wtyku pomiarowego Ø 4 mm; opis z boku i na środku; na szynę TS 35 x 15 i 35 x 7,5; Push-in CAGE CLAMP®; 6,00 mm²; żółto-zielony
Dane techniczne
Długość
99.6 mm
Głębokość
46.8 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego
1 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
99.6 mm
Wysokość przy najniższym sposobie montażu
46.8 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Pozycja połączenia
Skośny
Wymagana płytka zamykająca
Tak
Funkcja PEN
Nie
Klasa palności materiału izolacyjnego zgodna z UL94

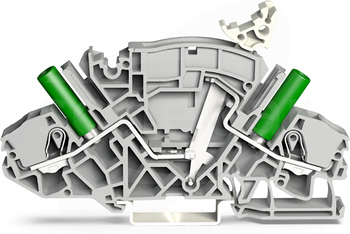

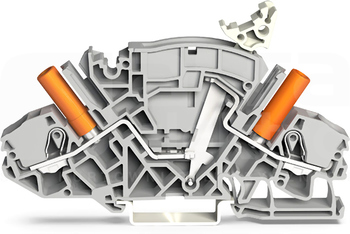

Złączka rozłączalno-pomiarowa 2-przewodowa; np. do przekładników napięciowych; z izolowanymi gniazdami pomiarowymi; do wtyku pomiarowego Ø 4 mm; na szynę TS 35 x 15 i 35 x 7,5; 6 mm²; Push-in CAGE CLAMP®; 6,00 mm²; szara
Dane techniczne
Długość
99.6 mm
Głębokość
65.3 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Prąd znamionowy In
30 A
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
99.6 mm
Wysokość przy najniższym sposobie montażu
65.3 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj separacji wzdłużnej
Brak
Klasa palności materiału izolacyjnego zgodna z UL94
Złączka rozłączalno-pomiarowa 2-przewodowa; np. do przekładników napięciowych; z izolowanymi gniazdami pomiarowymi; do wtyku pomiarowego Ø 4 mm; na szynę TS 35 x 15 i 35 x 7,5; 6 mm²; Push-in CAGE CLAMP®; 6,00 mm²; szara
Dane techniczne
Długość
99.6 mm
Głębokość
65.3 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Prąd znamionowy In
30 A
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
99.6 mm
Wysokość przy najniższym sposobie montażu
65.3 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj separacji wzdłużnej
Brak
Klasa palności materiału izolacyjnego zgodna z UL94

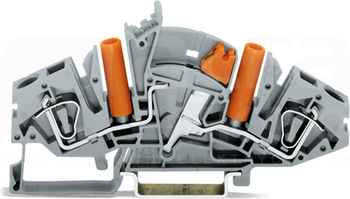

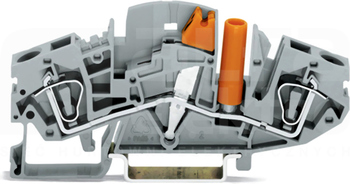

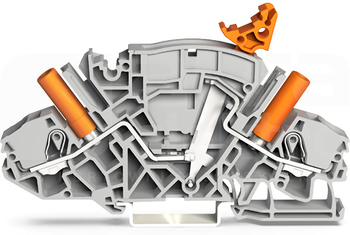

Złączka rozłączalno-pomiarowa 2-przewodowa; np. do przekładników prądowych; z miejscem na mostek do zwierania łączników uchylnych; do wtyku pomiarowego Ø 4 mm; na szynę TS 35 x 15 i 35 x 7,5; 6 mm²; Push-in CAGE CLAMP®; 6,00 mm²; szara
Dane techniczne
Długość
99.6 mm
Głębokość
65.3 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Prąd znamionowy In
30 A
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
99.6 mm
Wysokość przy najniższym sposobie montażu
65.3 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj separacji wzdłużnej
Brak
Klasa palności materiału izolacyjnego zgodna z UL94
