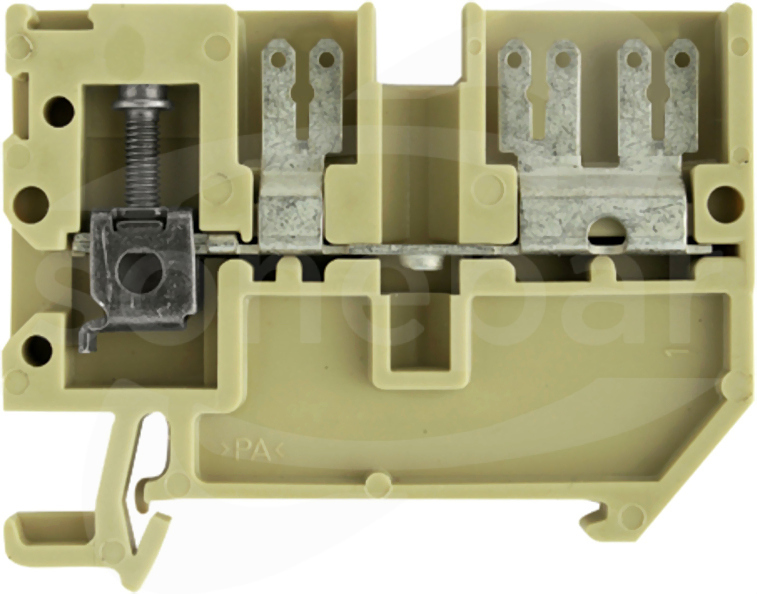

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
58 mm
Głębokość
46 mm
Liczba poziomów
1
Liczba zacisków na poziom
4
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 6 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 4 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 2.5 mm2
Prąd znamionowy In
20 A
Szerokość
6.5 mm
Szerokość / rozmiar rastra
6.5 mm
Wysokość
58 mm
Wysokość przy najniższym sposobie montażu
46 mm
Zakres temperatur pracy
-50 - 100 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Wielobarwny
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Tak
Do instalacji
Miedź
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Wewnętrzne piętra zmostkowane
Nie
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodnie z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94

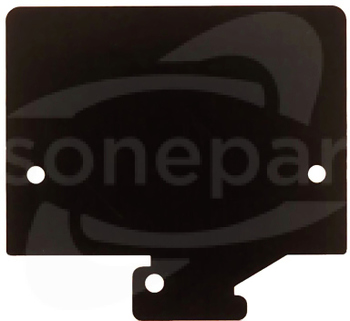

Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
0.5 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Brązowy
Klasa palności materiału izolacyjnego zgodna z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Brązowy
Z zaczepami
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
