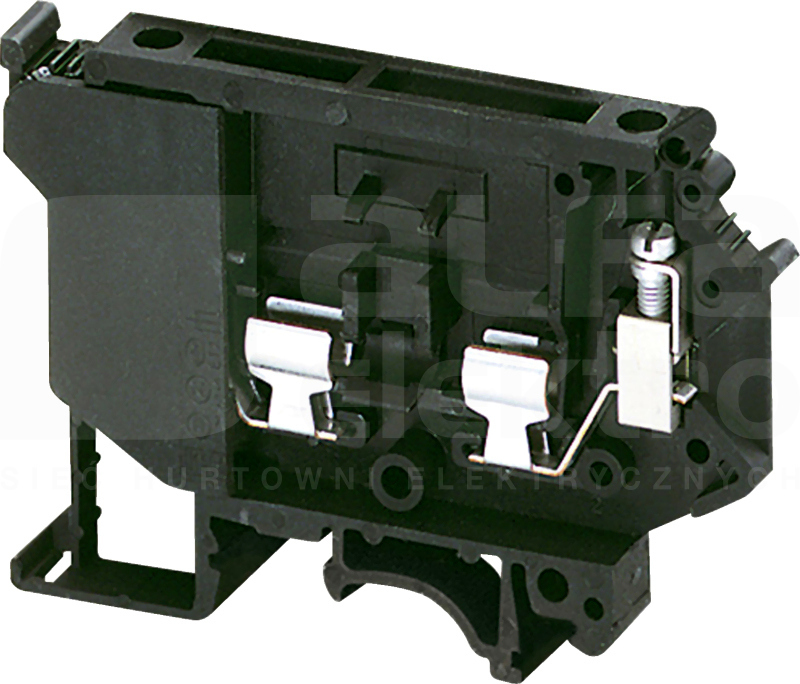

Linergy TR is terminal block for Linergy. It belongs to fuse disc terminal with 4 mm² nominal cross section. The rated operational voltage is 600V conforming to CSA/cURus and 500V conforming to EN/IEC 60947-7-1. The rated current is 6.3A conforming to EN/IEC 60947-7-1, 6.3A conforming to CSA and 12A cURus. It has black surface treatment. Mounting by clip-on and sideways connection with 5x20mm fuse. It could be connection and disconnection by screwdriver. It is compatible with spacial enclosures for Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Sold in lots of 50 units. Ambient air temperature for operation is from -40 to 130 °C conforming to IEC 60216-1 and VDE 0304-T21. Multi standards certified (CSA, cURus, EAC). It is compliant with Green Premium (RoHS/REACH)
Dane techniczne
Długość
72.5 mm
Głębokość
72.5 mm
Liczba poziomów
1
Napięcie zasilania wskaźnika zadziałania
12 - 30 V
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Prąd znamionowy In
6.3 A
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
56.5 mm
Wysokość przy najniższym sposobie montażu
56.5 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj wkładki bezpiecznikowej
Bezpiecznik G 5x20 mm
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Czarny
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Tak
Rodzaj wskaźnika zadziałania
LED
Rodzaj napięcia wskaźnika zadziałania
AC/DC
Klasa palności materiału izolacyjnego zgodna z UL94
Symetryczna szyna DIN L=2000mm 7,5x 35mm. zastosowanie urządzenia: wielozadaniowy - gama produktów: Spacial - Typ produktu lub komponentu : szyna - skrócona nazwa urządzenia: TR - Kategoria akcesoriów / części oddzielnych: wyposażenie montażowe - rodzaj szyny: symetryczna DIN - ilość sztuk...
Akcesoria do listew zaciskowych do produktów Linergy TR. Jest to zacisk ograniczający o szerokości 5,2 mm do szyn DIN 35 mm. Charakteryzuje się NSYTRABF5 paskami
Dane techniczne
Długość
48.5 mm
Głębokość
48.5 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość przy najniższym sposobie montażu
35 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Ogranicznik końcowy Linergy NSYTR dla bloku zaciskowego. Jest kompatybilny z zaciskami śrubowymi TRV, TRH IDC, wciskanymi TRP i blokiem zacisków sprężynowych TRR. Posiada szarą obróbkę powierzchni. Montaż za pomocą śrub. Sprzedany po 50 w opakowaniu
Dane techniczne
Długość
48.6 mm
Głębokość
50.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość przy najniższym sposobie montażu
32.8 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Linergy NSYTR marker holder for TRA label holder. It is compatible with TRA label holder. Sold in lots of 100 units. It is compliant with Green Premium (RoHS/REACH)
