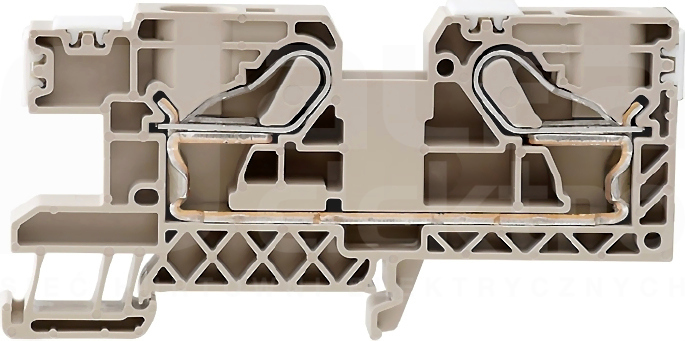

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
96.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
2.5 - 16 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
2.5 - 16 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
2.5 - 16 mm2
Przekrój przyłączanego przewodu wielożyłowego
2.5 - 16 mm2
Prąd znamionowy In
76 A
Szerokość / rozmiar rastra
12.1 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Klasa palności materiału izolacyjnego zgodna z UL94

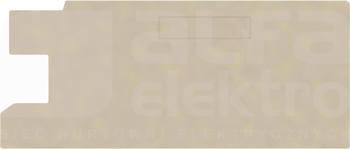

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2.7 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
55 mm
Głębokość
40 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
55 mm
Wysokość przy najniższym sposobie montażu
40 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
