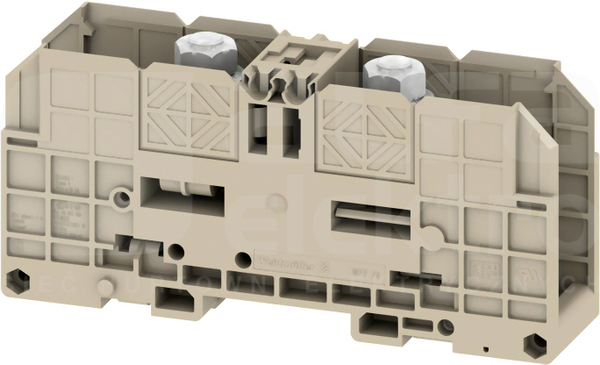

Zaciski dla obecnej transmisji. Przewodnik, który ma zostać podłączony jest zaprasowany z końcówką kablową i przymocowany do gwaintowanej śruby zasicku
Dane techniczne
Długość
132 mm
Głębokość
61 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
2.5 - 95 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
2.5 - 95 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
2.5 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
2.5 - 95 mm²
Prąd znamionowy In
192 A
Szerokość
32 mm
Szerokość / rozmiar rastra
32 mm
Wysokość
132 mm
Wysokość przy najniższym sposobie montażu
61 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie bolcowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Do instalacji
Miedź
Wymagana płytka zamykająca
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Klasa palności materiału izolacyjnego zgodnie z UL94
Płaska podkładka z centralnym otworem jest stosowana do przeniesienia nacisku łba śruby lub nakrętki na cały komponent. Uniemożliwia to zmiażdżenie i uszkodzenie łączonych elementów i materiału przez nadmierny nacisk śruby
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
62.5 mm
Szerokość
12 mm
Szerokość / rozmiar rastra
12 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
62.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
