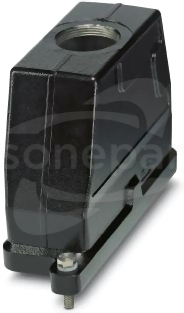

Obudowy wtyku B24, z ryglowaniem śrubowym, materiał: Ciśnieniowy odlew aluminium, odejście kabla: 1, proste, 1x M40, wysokość: 110,5 mm, dławnica kablowa: bez, klapka ochronna: nie, Zastosowanie w kolejnictwie, Do większych wymogów środowiskowych i EMC, Seria HPR
Dane techniczne
Długość
192 mm
Głębokość
192 mm
Liczba wejść kablowych
1
Szerokość
59.2 mm
Wysokość
110.5 mm
Zakres temperatur pracy
-40 - 125 °C
Rodzaj montażu dławnicy kablowej
Metryczny
Sposób doprowadzenia przewodów
Inne
Rodzaj obudowy
Obudowa wtykowa
Z blokadą
Tak
Stopień ochrony (IP), zamontowany
IP66
Materiał obudowy
Aluminium
Odporność na promieniowanie UV
Nie
Kolor obudowy
Czarny
Umiejscowienie zaczepu
Brak
Powłoka obudowy
Malowanie proszkowe
Z pokrywą uchylną
Nie
Powłoka obudowy
Malowanie proszkowe
Odporność udarowa
IK09
Z uszczelką
Nie
Rodzaj ryglowania
Śruba
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: Standard, zewnętrzna średnica kabla 19 mm ... 28 mm, ekranowanie: nie, gwint przyłącza: M40 x 1,5, kolor: srebrny, z oringiem
Dane techniczne
Do przewodów o średnicy
19 - 28 mm
Długość gwintu
9 mm
Długość przekątnej sześciokąta
48.4 mm
Nominalny rozmiar gwintu metrycznego/PG
40
Skok gwintu
1.5 mm
Szerokość klucza
43 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: PA, zastosowanie: Standard, zewnętrzna średnica kabla 19 mm ... 28 mm, ekranowanie: nie, gwint przyłącza: M40 x 1,5, kolor: głęboka czerń RAL 9005
Dane techniczne
Do przewodów o średnicy
19 - 28 mm
Długość gwintu
10 mm
Długość przekątnej sześciokąta
52 mm
Nominalny rozmiar gwintu metrycznego/PG
40
Skok gwintu
1.5 mm
Szerokość klucza
46 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Czarny
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: PA, zastosowanie: Standard, zewnętrzna średnica kabla 19 mm ... 28 mm, ekranowanie: nie, gwint przyłącza: M40 x 1,5, kolor: srebrnoszary RAL 7001
Dane techniczne
Do przewodów o średnicy
19 - 28 mm
Długość gwintu
10 mm
Długość przekątnej sześciokąta
52 mm
Skok gwintu
1.5 mm
Szerokość klucza
46 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: EMC, zewnętrzna średnica kabla 19 mm ... 27 mm, ekranowanie: tak, gwint przyłącza: M40 x 1,5, kolor: srebrny, z oringiem
Dane techniczne
Do przewodów o średnicy
19 - 27 mm
Długość gwintu
8 mm
Długość przekątnej sześciokąta
46 mm
Skok gwintu
1.5 mm
Szerokość klucza
43 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Z przeciwnakrętką
Nie
Dławnica kablowa podzielna
Nie
Z odciążeniem naprężeń
Tak
Wykonanie przeciwwybuchowe
Nie
Do kabli zbrojonych
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Mocowanie zatrzaskowe w otworze
Nie
Wzmocniony włóknem szklanym
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: Standard, zewnętrzna średnica kabla 27 mm ... 34 mm, ekranowanie: nie, gwint przyłącza: M40 x 1,5, kolor: srebrny
Dane techniczne
Do przewodów o średnicy
27 - 34 mm
Długość gwintu
8 mm
Długość przekątnej sześciokąta
58 mm
Skok gwintu
1.5 mm
Szerokość klucza
50 mm
Zakres temperatury pracy
-30 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Z przeciwnakrętką
Nie
Dławnica kablowa podzielna
Nie
Z odciążeniem naprężeń
Tak
Wykonanie przeciwwybuchowe
Nie
Do kabli zbrojonych
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Mocowanie zatrzaskowe w otworze
Nie
Wzmocniony włóknem szklanym
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC

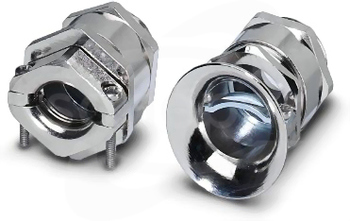

Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: Standard, zewnętrzna średnica kabla 24 mm ... 33 mm, ekranowanie: nie, gwint przyłącza: M40 x 1,5, kolor: srebrny, z obejmą odciążającą, z oringiem
Dane techniczne
Do przewodów o średnicy
24 - 33 mm
Długość gwintu
8 mm
Długość przekątnej sześciokąta
56 mm
Skok gwintu
1.5 mm
Szerokość klucza
52 mm
Zakres temperatury pracy
-20 - 80 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Inne
Model
Prosty
Stopień ochrony (IP)
IP65
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Nie
Gatunek materiału
Inne
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Z przeciwnakrętką
Nie
Dławnica kablowa podzielna
Nie
Ochrona kabla przed zagięciem
Nie
Z odciążeniem naprężeń
Tak
Do kabli zbrojonych
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
