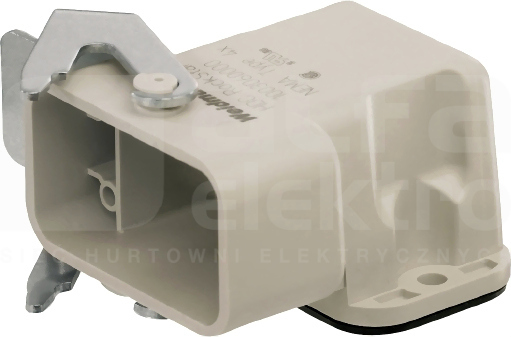

HDC HQP AWLU Obudowa złączaWEIDMUELLER

files/fotob/486075.jpg.
HDC HQP AWLU Obudowa złącza
Porównaj
Informacje podstawowe
Producent:
WEIDMUELLER
Produkty z serii:
OBUDOWA HDC
Nr Katalogowy:
1003060000
Kod EAN:
4032248697991
Symbol Sonepar:
P01186725
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Produkty z serii Produkty powiązane i akcesoria

Opis produktu

Pełna ochrona dzięki specjalnemu stopowi odlewniczemu i wielostopniowemu lakierowaniu powierzchni obudowy

Dane techniczne

Długość
67.1 mm
Głębokość
67.1 mm
Szerokość
37 mm
Wysokość
75.6 mm
Zakres temperatur pracy
-40 - 125 °C
Sposób doprowadzenia przewodów
Inne
Rodzaj obudowy
Skrzynkowa (do nadbudowania)
Model/kształt/forma
Prostokątny
Stopień ochrony (IP), zamontowany
IP65
Materiał obudowy
Tworzywo sztuczne
Z blokadą
Tak
Kolor obudowy
Beżowy
Z uszczelką
Tak
Powłoka obudowy
Inne
Z dławnicą kablową
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Materiał adaptera
Tworzywo sztuczne
Rodzaj ryglowania
Jarzmo poprzeczne
Umiejscowienie zaczepu
Część dolna

Produkty z serii

HDC 07A KOLU 1M20G Obudowa gniazda prosta
Porównaj
WEIDMUELLER
1788540000

HDC 07A KOLU 1M20G Obudowa gniazda...
więcej
HDC 64D TOBU 1M40G EMC Obudowa złącza
Porównaj
WEIDMUELLER
2544060000

HDC 64D TOBU 1M40G EMC Obudowa złącza
więcej
HDC 04A DODL 1LB Obudowa złącza
Porównaj
WEIDMUELLER
1963690000

HDC 04A DODL 1LB Obudowa złącza
więcej
HDC 04A ELU 1M20G Obudowa gniazda
Porównaj
WEIDMUELLER
1900320000

HDC 04A ELU 1M20G Obudowa gniazda
więcej
HDC 04A TOLU 1M16G Obudowa wtyku
Porównaj
WEIDMUELLER
1206090000

HDC 04A TOLU 1M16G Obudowa wtyku
więcej

Produkty powiązane i akcesoria

HDC HQ 17 FC Wkład HDC

Opis produktu

Wkładka dla wtykowych łączników przemysłowych, skłądająca się z elementu stycznego i izolacji

Dane techniczne

Głębokość
41.6 mm
Liczba biegunów
17
Napięcie znamionowe
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 2.5 mm2
Prąd znamionowy In
10 A
Szerokość
22.4 mm
Wysokość
36.7 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
4 kV
Wkład bez styków
Tak
Wersja modułowa
Nie
Rodzaj złącza wtykowego
Inne
Model/kształt/forma
Prostokątny
Kolor
Inne
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Tak
Materiał wkładki stykowej
Tworzywo termoplastyczne
Z obudową
Nie
Z ochroną przewodu
Nie
Stopień zanieczyszczenia
2
Materiał wkładu
Tworzywo termoplastyczne
Materiał styków
Miedź
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał pokrycia styków
Srebro
Porównaj
1003200000
HDC HQ 17 FC Wkład HDC
Szybki podgląd: Opis i parametry
więcej
HDC HQ 17 MC Wkład HDC

Opis produktu

Wkładka dla wtykowych łączników przemysłowych, skłądająca się z elementu stycznego i izolacji

Dane techniczne

Głębokość
41.6 mm
Liczba biegunów
17
Napięcie znamionowe
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 2.5 mm2
Prąd znamionowy In
10 A
Szerokość
22.4 mm
Wysokość
38.7 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
4 kV
Wkład bez styków
Tak
Wersja modułowa
Nie
Rodzaj złącza wtykowego
Inne
Model/kształt/forma
Prostokątny
Kolor
Inne
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Pin/sztyft
Z przewodem ochronnym
Tak
Materiał wkładki stykowej
Tworzywo termoplastyczne
Z obudową
Nie
Z ochroną przewodu
Nie
Materiał wkładu
Tworzywo termoplastyczne
Stopień zanieczyszczenia
2
Materiał styków
Miedź
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał pokrycia styków
Srebro
Porównaj
1003210000
HDC HQ 17 MC Wkład HDC
Szybki podgląd: Opis i parametry
więcej
HDC HQ 4/2 FC Wkład HDC

Opis produktu

Wkładka dla wtykowych łączników przemysłowych, skłądająca się z elementu stycznego i izolacji

Dane techniczne

Głębokość
41.6 mm
Liczba biegunów
6
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 6 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 6 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 6 mm2
Prąd znamionowy In
40 A
Szerokość
22.4 mm
Wysokość
39.8 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
6 kV
Liczba styków mocy
4
Liczba styków sterujących
2
Wkład bez styków
Nie
Wersja modułowa
Nie
Rodzaj złącza wtykowego
Inne
Model/kształt/forma
Prostokątny
Kolor
Inne
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Tak
Materiał wkładki stykowej
Tworzywo termoplastyczne
Z ochroną przewodu
Nie
Materiał styków
Miedź
Materiał pokrycia styków
Srebro
Materiał wkładu
Tworzywo termoplastyczne
Z obudową
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Stopień zanieczyszczenia
3
Porównaj
1003160000
HDC HQ 4/2 FC Wkład HDC
Szybki podgląd: Opis i parametry
więcej
HDC HQ 4/2 MC Wkład HDC

Opis produktu

Wkładka dla wtykowych łączników przemysłowych, skłądająca się z elementu stycznego i izolacji

Dane techniczne

Głębokość
41.6 mm
Liczba biegunów
6
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 6 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 6 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 6 mm2
Prąd znamionowy In
40 A
Szerokość
22.4 mm
Wysokość
48 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
6 kV
Liczba styków mocy
4
Liczba styków sterujących
2
Wkład bez styków
Nie
Wersja modułowa
Nie
Rodzaj złącza wtykowego
Inne
Model/kształt/forma
Prostokątny
Kolor
Inne
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Pin/sztyft
Z przewodem ochronnym
Tak
Materiał wkładki stykowej
Tworzywo termoplastyczne
Z ochroną przewodu
Nie
Materiał styków
Miedź
Materiał pokrycia styków
Srebro
Materiał wkładu
Tworzywo termoplastyczne
Z obudową
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Stopień zanieczyszczenia
3
Porównaj
1003170000
HDC HQ 4/2 MC Wkład HDC
Szybki podgląd: Opis i parametry
więcej
HDC HQ 8 FC Gniazdo

Opis produktu

Wkładka dla wtykowych łączników przemysłowych, skłądająca się z elementu stycznego i izolacji

Dane techniczne

Głębokość
41.6 mm
Liczba biegunów
8
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm2
Prąd znamionowy In
16 A
Szerokość
22.4 mm
Wysokość
38.5 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
6 kV
Wkład bez styków
Tak
Wersja modułowa
Nie
Model/kształt/forma
Prostokątny
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał pokrycia styków
Srebro
Materiał wkładu
Tworzywo termoplastyczne
Z ochroną przewodu
Nie
Stopień zanieczyszczenia
3
Materiał wkładki stykowej
Tworzywo termoplastyczne
Z obudową
Nie
Materiał styków
Miedź
Porównaj
1919980000
HDC HQ 8 FC Gniazdo
Szybki podgląd: Opis i parametry
więcej
HDC HQ 8 MC Wtyk

Opis produktu

Wkładka dla wtykowych łączników przemysłowych, skłądająca się z elementu stycznego i izolacji

Dane techniczne

Głębokość
41.6 mm
Liczba biegunów
8
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm2
Prąd znamionowy In
16 A
Szerokość
22.4 mm
Wysokość
38.5 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
6 kV
Wkład bez styków
Tak
Wersja modułowa
Nie
Model/kształt/forma
Prostokątny
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Pin/sztyft
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał pokrycia styków
Srebro
Materiał wkładu
Tworzywo termoplastyczne
Z ochroną przewodu
Nie
Stopień zanieczyszczenia
3
Materiał wkładki stykowej
Tworzywo termoplastyczne
Z obudową
Nie
Materiał styków
Miedź
Porównaj
1919970000
HDC HQ 8 MC Wtyk
Szybki podgląd: Opis i parametry
więcej
HDC HQM TSLU 1PG21 Obudowa HDC

Opis produktu

Pełna ochrona dzięki specjalnemu stopowi odlewniczemu i wielostopniowemu lakierowaniu powierzchni obudowy

Dane techniczne

Długość
50 mm
Głębokość
50 mm
Liczba otworów
1
Liczba wejść kablowych
1
Szerokość
35 mm
Wysokość
60.5 mm
Zakres temperatur pracy
-40 - 125 °C
Rodzaj montażu dławnicy kablowej
PG
Sposób doprowadzenia przewodów
Z boku / boczny
Rodzaj obudowy
Obudowa wtykowa
Model/kształt/forma
Prostokątny
Stopień ochrony (IP), zamontowany
IP65
Materiał obudowy
Cynk
Z blokadą
Tak
Kolor obudowy
Szary
Umiejscowienie zaczepu
Część dolna
Materiał adaptera
Inne
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Tak
Powłoka obudowy
Inne
Z dławnicą kablową
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Rodzaj ryglowania
Jarzmo poprzeczne
Powłoka obudowy
Inne
Porównaj
1003100000
HDC HQM TSLU 1PG21 Obudowa HDC
Szybki podgląd: Opis i parametry
więcej
HDC HQP TOLU 1PG16 Obudowa złącza

Opis produktu

Pełna ochrona dzięki specjalnemu stopowi odlewniczemu i wielostopniowemu lakierowaniu powierzchni obudowy

Dane techniczne

Długość
48 mm
Głębokość
48 mm
Liczba otworów
1
Liczba wejść kablowych
1
Szerokość
35 mm
Wysokość
67 mm
Zakres temperatur pracy
-40 - 125 °C
Rodzaj montażu dławnicy kablowej
PG
Sposób doprowadzenia przewodów
Z góry / u góry
Rodzaj obudowy
Obudowa wtykowa
Model/kształt/forma
Prostokątny
Stopień ochrony (IP), zamontowany
IP65
Materiał obudowy
Tworzywo sztuczne
Z blokadą
Tak
Kolor obudowy
Beżowy
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Materiał adaptera
Tworzywo sztuczne
Powłoka obudowy
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Umiejscowienie zaczepu
Część dolna
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Rodzaj ryglowania
Jarzmo poprzeczne
Z dławnicą kablową
Nie
Porównaj
1003070000
HDC HQP TOLU 1PG16 Obudowa złącza
Szybki podgląd: Opis i parametry
więcej
HDC HQP TSLU 1PG16 Obudowa złącza

Opis produktu

Pełna ochrona dzięki specjalnemu stopowi odlewniczemu i wielostopniowemu lakierowaniu powierzchni obudowy

Dane techniczne

Długość
48 mm
Głębokość
48 mm
Liczba otworów
1
Liczba wejść kablowych
1
Szerokość
35 mm
Wysokość
54 mm
Zakres temperatur pracy
-40 - 125 °C
Rodzaj montażu dławnicy kablowej
PG
Sposób doprowadzenia przewodów
Z boku / boczny
Rodzaj obudowy
Obudowa wtykowa
Model/kształt/forma
Prostokątny
Stopień ochrony (IP), zamontowany
IP65
Materiał obudowy
Tworzywo sztuczne
Z blokadą
Tak
Kolor obudowy
Beżowy
Umiejscowienie zaczepu
Część dolna
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Materiał adaptera
Tworzywo sztuczne
Powłoka obudowy
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z dławnicą kablową
Nie
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Rodzaj ryglowania
Jarzmo poprzeczne
Porównaj
1003090000
HDC HQP TSLU 1PG16 Obudowa złącza
Szybki podgląd: Opis i parametry
więcej
ZNAJDŹ ODDZIAŁ

61 oddziałów



eHANDEL

Zamówienia online

PRZEMYSŁ

Oferta dla przemysłu

FOTOWOLTAIKA

Prąd ze słońca

SZKOLENIA

Techniczne i asortymentowe

Kontakt z hurtowniami



Sonepar Polska Sp. z o.o.

ul. Obr. Westerplatte 81, 40-335 Katowice

KRS: 0000056882, REGON: 270117632,

NIP: 634-013-56-76
Kapital zakladowy 30 000 000 PLN
BDO: 000003064

Konto
Schowek
Tu możesz przechowywać produkty do momentu zakupu. Twoje produkty pozostaną w schowku nawet po wylogowaniu.
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Zapisz niezbędne Zezwól na wszystkie
Akademia Sonepar
