Złączka rozgałęźna; z otworem montażowym; 1 x 6 mm² / 6 x 1,5 mm²; ze zintegrowaną ścianką końcową; opis z boku i na środku; na szynę TS 35 x 15 i 35 x 7,5; Push-in CAGE CLAMP®; 6,00 mm²; niebieski
Dane techniczne
Głębokość
32.9 mm
Liczba poziomów
1
Liczba zacisków na poziom
7
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Prąd znamionowy In
41 A
Szerokość
9 mm
Wysokość
73.8 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Niebieski
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wewnętrzne piętra zmostkowane
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Produkty powiązane i akcesoria
Opis produktu

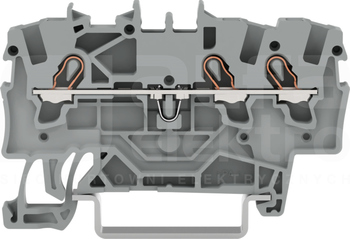

Złączka przelotowa 3-przewodowa; 1,5 mm²; do zastosowań Ex e II; opis z boku i na środku; na szynę TS 35 x 15 i 35 x 7,5; Push-in CAGE CLAMP®; 1,50 mm²; szara
Dane techniczne
Długość
59.5 mm
Głębokość
32.9 mm
Liczba poziomów
1
Liczba zacisków na poziom
3
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.25 - 1.5 mm²
Prąd znamionowy In
18 A
Szerokość
4.2 mm
Szerokość / rozmiar rastra
4.2 mm
Wysokość
59.2 mm
Wysokość przy najniższym sposobie montażu
32.9 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94

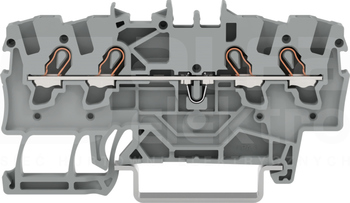

Złączka przelotowa 4-przewodowa; 1,5 mm²; do zastosowań Ex e II; opis z boku i na środku; na szynę TS 35 x 15 i 35 x 7,5; Push-in CAGE CLAMP®; 1,50 mm²; szara
Dane techniczne
Długość
70 mm
Głębokość
32.9 mm
Liczba poziomów
1
Liczba zacisków na poziom
4
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.25 - 1.5 mm²
Prąd znamionowy In
18 A
Szerokość
4.2 mm
Szerokość / rozmiar rastra
4.2 mm
Wysokość
69.9 mm
Wysokość przy najniższym sposobie montażu
32.9 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Mini-WSB Inline; do drukarki Smart Printer; 1700 sztuk w rolce; z możliwością rozciągnięcia z 5 mm do 5,2 mm; bez nadruku; do montażu zatrzaskowego; biały
Mini-WSB Inline; do drukarki Smart Printer; 1700 sztuk w rolce; z możliwością rozciągnięcia z 5 mm do 5,2 mm; bez nadruku; do montażu zatrzaskowego; czerwona
Mini-WSB Inline; do drukarki Smart Printer; 1700 sztuk w rolce; z możliwością rozciągnięcia z 5 mm do 5,2 mm; bez nadruku; do montażu zatrzaskowego; zielony
