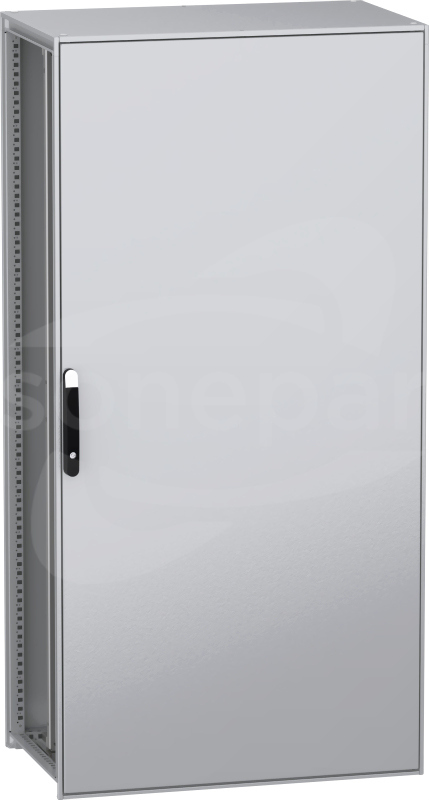

PanelSeT SFN to wolnostojąca, modułowa obudowa ze stali zdekarbonizowej dla różnych zastosowań. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną redukcją emisji CO2. Jej nominalna wysokość, szerokość i głębokość wynoszą odpowiednio 2000 mm, 1000 mm i 600 mm. Rama i wsporniki obudowy wykonane są z galwanizowanej stali, co zapewnia jej trwałość. Drzwi i panele wykonane są z blachy stalowej, a uchwyt z poliamidu 6 z dodatkiem 30% włókna szklanego. Epoksydowo-poliestrowa powłoka proszkowa zapewnia gładki wygląd. Obudowa ma kolor szary (RAL 7035) z czarnym (RAL 9005) uchwytem. Jedne pełne drzwi, jeden panel tylny, jeden dach, dwie szyny przesuwne i jeden zestaw szybko mocujących wsporników płyty montażowej. Stopień otwarcia drzwi wynosi do 120 stopni, co oznacza, że mogą być otwierane z dowolnej strony. Drzwi są wyposażone w czteropunktowy zamek z klamką, który ma 5 mm wkładkę z podwójnym prętem dla bezpieczeństwa. Obudowa posiada stopień ochrony IP55, co czyni ją odporną na przedostawanie się pyłu, wody i oleju. Jest również odporna na uderzenia, z klasą ochrony mechanicznej IK10. Dostęp z tyłu, z przodu i z boku zapewnia wygodną obsługę
Dane techniczne
Głębokość
600 mm
Liczba drzwi
1
Liczba zamków
1
Numer RAL
7035
Szerokość
1000 mm
Wysokość
2000 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
0 N [60 kg]
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
0 N [1500 kg]
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
0 N [300 kg/m2, max 600 kg when assembled in rearest position, otherwise max 500 kg]
Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890
898 W [Not wall around the enclosure]
Kolor
Szary
Materiał
Stal
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Tak
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Odporność udarowa
IK10
Dach skośny
Nie
Wolnostojący
Nie
Montaż wnękowy
Nie
Stopień ochrony (NEMA)
Inne
Montaż ścienny
Nie
Z drzwiami z wentylacją
Nie
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Tak
Z drzwiami
Tak
Do montażu metrycznego
Tak
Z drzwiami tylnymi
Nie
Model stojący przyścienny
Tak
Z drzwiami przeszklonymi
Nie
Montaż słupowy
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Spacial SF/SM mounting plate. H is2000 x W is1000 mm. Depth is 27 mm. Multi-purpose mounting accessory. Fixing mode by brackets. Permanent permissible load is 500 kg intermediate position, 600 kg on back. Galvanised steel. 1 mounting plate, 2 sliding shoes incl
Spacial SF/SM single chassis coupling set. 1999 x 600 mm. Multi-purpose coupling kit. Mounting in front of enclosure. 288 modules of 18 mm. Steel made. Grey RAL 7035. 2 horizontal crossbars, 2 vertical uprights and fixing elements included
Jest to zestaw śrub oczkowych M12 odpowiednich dla obudów elektrycznych PanelSeT SFN, PanelSeT SF i PrismaSeT. Produkt jest wykonany ze stali ocynkowanej. Jest on przeznaczony do przykręcenia bezpośrednio do konstrukcji obudowy, w osi słupków. Maksymalne obciążenie wynosi 1360 kg pod kątem 90º...

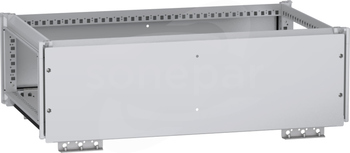

Górna komora szyny głównej to akcesorium do dystrybucji zasilania, którą można zamontować na wolnostojącej, modułowej obudowie PanelSeT SFN wykonanej ze stali dekarbonizowanej. Zawiera stal pochodzącą z recyklingu, która jest produkowana z wykorzystaniem energii odnawialnej, co skutkuje znaczną...
Pośrednia płyta montażowa do obudów elektrycznych PanelSeT SFN o nominalnej wysokości 2000 mm. Jest to wielofunkcyjne akcesorium do montażu innych komponentów. Zapewniona ciągła powierzchnia montażowa, umieszczona między dwiema obudowami. Głębokość można regulować w zakresie 25 mm. Wykonany...
Dwa stalowe panele boczne przeznaczone do montażu w wolnostojącej, modułowej obudowie PanelSeT SFN ze stali dekarbonizowanej do różnych zastosowań. Ich nominalna wysokość i głębokość wynoszą odpowiednio 2000 mm i 600 mm. Panele wykonane są z blachy stalowej. Powłoka proszkowa epoksydowo-poliestrowa...
Zamknięcie na kłódkę jest akcesorium blokującym, które można zamontować we wszystkich uchwytach wolnostojących obudów PanelSeT SFN i PanelSeT SM. Zestaw zawiera jeden uchwyt, śrubę do kłódki z otworem 7,5 mm i śrubę mocującą
Spacial SF 2 entries cable gland plate. 1000 x 600 mm. Multi-purpose, cable management accessory. Fixed by clips. Mounting on enclosure bottom. 2 cable entries. Galvanised steel. Thickness 1.5 mm. Plate and fixing elements incl. Polyurethane adhesive gasket with cross-section of 15 x 25 mm incl
Spacial SF 1 entry cable gland plate. 1000 x 600 mm. Multi-purpose, cable management accessory. Fixed by clips. Mounting on enclosure bottom. 1 cable entry. Galvanised steel. Thickness 1.5 mm. Plate and fixing elements incl. Self extinguishing polyurethane adhesive gasket with cross-section of 15 x 25...
Spacial SF plain cable gland plate. 1000 x 600 mm. Multi-purpose, cable management accessory. Fixed by clips. Mounting on enclosure bottom. Plain cable entry. Galvanised steel. Thickness 1.5 mm. Plate and fixing elements incl
Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPF10100 i wymiarach 100x 1000mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 2 paneli. Materiał wykonania cokołów to składana blacha stalowa...
Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPF10200 i wymiarach 200x 1000mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 4 paneli. Materiał wykonania cokołów to składana blacha stalowa...
Boki cokołu firmy Schneider Electric o numerze katalogowym NSYSPS6100 i wymiarach 100x 600mm (wys.x gł.), kompatybilne z obudowami z serii PanelSeT SF i SM. Są one mocowane do narożnika cokołu za pomocą 2 śrub mocujących dostarczanych w komplecie. Materiał wykonania cokołów to składana blacha...
Jest to zestaw wsporników ściennych do mocowania obudowy na ścianie i zapobiegania jej przewróceniu. Produkt jest kompatybilny z obudowami PanelSeT SFN i Spacial SF. Wykonany jest ze stali ocynkowanej. Są one przeznaczone do montażu za pomocą śrub montażowych na dachu. Zestaw zawiera 2 wsporniki...
Spacial SF/SM heavy duty vertical rails. 2000 mm. For fixing of chassis and cross rails. Height adjustable on 2.5 mm pitch (with special nuts). In zinc-plated steel and with 2 mm thickness. Set of 2
Jest to zestaw sprzęgający do obudów elektrycznych PanelSeT SFN i Spacial SF. Przeznaczony jest do łączenia obudów na boki lub na głębokość za pomocą śrub samogwintujących typu M6. Zestaw zawiera 2 płaskie złącza, 4 wsporniki, elementy mocujące i uszczelkę. Uszczelka wykonana jest z...
