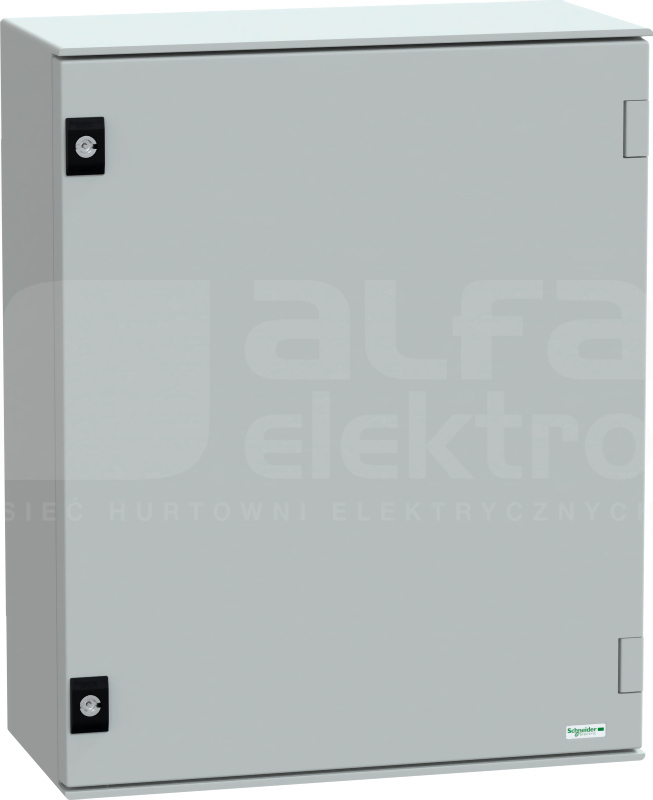

Obudowa wisząca firmy Schneider Electric z serii Thalassa PLM o numerze katalogowym NSYPLM54PG i wymiarach 530x430x200mm (wys.x szer.x gł.). Obudowy PLM wykonane są z poliestru z domieszką włókna szklanego o kolorze RAL 7035. Materiał z jakiego są wykonane pozwala, na zastosowanie obudowy PLM w każdych warunkach atmosferycznych, charakteryzują się stopniem ochrony IP66 oraz wytrzymałością mechaniczną IK10 (IK08 dla drzwi transparentnych). Cechą charakterystyczną serii PLM jest konstrukcja typu monoblok, co daje maksymalną sztywność konstrukcji. W ofercie dostępne są wersje z drzwiami pełnymi oraz transparentnymi. Szeroki wybór akcesoriów pozwala na dostosowanie obudowy do wielu aplikacji. Et ykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2
Dane techniczne
Głębokość
200 mm
Liczba drzwi
1
Liczba otworów podłączeniowych
0
Liczba zamków
2
Numer RAL
7035
Szerokość
430 mm
Wysokość
530 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
77 N
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
378 N [kg/m2]
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
232 N
Stojąca
Nie
Wisząca
Tak
Kolor
Szary
Materiał
Tworzywo sztuczne
Możliwość montażu na ścianie
Tak
Stopień ochrony (IP)
IP66
Z pokrywą
Nie
Z płytą montażową
Tak
Montaż podtynkowy
Nie
Gatunek materiału
PE (Poliester)
Wykończenie powierzchni
Stan surowy
Z drzwiami
Tak
Zestawialne
Nie
Montaż wnękowy
Tak
Z drzwiami z wentylacją
Nie
Wolnostojący
Nie
Stopień ochrony (NEMA)
4X
Płyta montażowa z regulowaną głębokością
Tak
Montaż ścienny
Tak
Dach skośny
Nie
Z drzwiami przeszklonymi
Nie
Pokrywa przezroczysta
Nie
Odporność udarowa
IK10
Przetłoczenia
Nie
Montaż słupowy
Tak
Montaż pośredni
Nie
Do montażu metrycznego
Tak
Model narożny
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Z drzwiami tylnymi
Nie
Montaż powierzchniowy
Tak
Do montażu na zewnątrz
Tak
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
