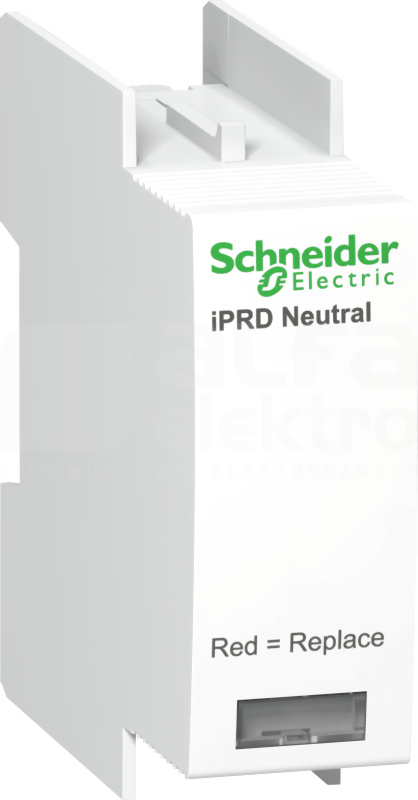

Wkładka ogranicznika przepięć iPRD-N-INS. Typ produktu lub komponentu : kaseta - skrócona nazwa urządzenia: neutralny-350 C - rodzaj ochronnika przeciwprzep.: sieć rozdziału elektrycznego
Dane techniczne
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Maks. przekrój przewodu elastycznego
16 mm2
Maksymalne napięcie instalacji fotowoltaicznej
400 V
Maksymalny prąd wyładowczy (8/20)
65 kA
Najwyższe napięcie trwałej pracy AC
260 V
Poziom ochrony
1.4 kV
Poziom ochrony N-PE
1.4 kV
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
Ochrona i wymiana: Ogranicznik przepięć Acti9 iPRD20 chroni instalacje 1P+N. Umożliwia szybką wymianę uszkodzonych wkładów. Zastosowanie i montaż: Urządzenie typu 2, zalecane dla średniego poziomu ryzyka i rozdzielnicy głównej. Możliwość odwrócenia – wejście kabli od góry lub dołu...
Dane techniczne
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
20 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.1 kV
Poziom ochrony L-N
1.1 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
Ogranicznik przepięć Acti9 iPRD20 chroni instalacje 3P+N. Umożliwia szybką wymianę uszkodzonych wkładów. To urządzenie typu 2 jest zalecane dla rozdzielnicy średniego ryzyka i panelu wejściowego. Można go odwrócić, aby przewody fazowe/neutralne/uziemiające mogły być wprowadzane od góry...
Dane techniczne
Liczba przewodów (bez uziemienia)
3
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
20 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.1 kV
Poziom ochrony L-N
1.1 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
Ogranicznik przepięć Acti9 iPRD20r chroni instalacje 1P+N. Umożliwia szybką wymianę uszkodzonych kaset. To urządzenie typu 2 jest zalecane dla średniego poziomu ryzyka oraz głównego panelu rozdzielczego. Oferuje zdalne raportowanie komunikatu „Kaseta musi zostać wymieniona”. Można go odwrócić...
Dane techniczne
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm²
Maks. przekrój przewodu elastycznego
16 mm²
Maksymalny prąd wyładowczy (8/20)
20 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.4 kV
Poziom ochrony L-N
1.1 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
Ogranicznik przepięć Acti9 iPRD20r chroni instalacje 3P+N. Umożliwia szybką wymianę uszkodzonych wkładek. To urządzenie typu 2 jest zalecane dla rozdzielnicy średniego ryzyka i panelu wejściowego. Oferuje zdalne raportowanie komunikatu "kaseta musi zostać zmieniona". Można go odwrócić, aby...
Dane techniczne
Liczba przewodów (bez uziemienia)
4
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm²
Maks. przekrój przewodu elastycznego
16 mm²
Maksymalny prąd wyładowczy (8/20)
20 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.4 kV
Poziom ochrony L-N
1.2 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
This Acti9 iPRD40 surge arrester protects 1P+N installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for high risk level and incoming panel board. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom...
Dane techniczne
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.4 kV
Poziom ochrony L-N
1.4 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
350 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
63 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
Ogranicznik przepięć Acti9 iPRD40 chroni instalacje 3P+N. Umożliwia szybką wymianę uszkodzonych wkładów. To urządzenie typu 2 jest zalecane do pracy w pomieszczeniach o wysokim poziomie ryzyka i na panelu wejściowym. Można go odwrócić, aby przewody fazowe/neutralne/uziemiające mogły być...
Dane techniczne
Liczba przewodów (bez uziemienia)
4
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.4 kV
Poziom ochrony L-N
1.4 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
63 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
Ogranicznik przepięć Acti9 iPRD40r chroni instalacje 3P+N. Umożliwia szybką wymianę uszkodzonych wkładów. To urządzenie typu 2 jest zalecane w przypadku wysokiego poziomu ryzyka w panelu wejściowym. Oferuje zdalne raportowanie komunikatu "kaseta musi zostać zmieniona". Można go odwrócić...
Dane techniczne
Liczba przewodów (bez uziemienia)
4
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm²
Maks. przekrój przewodu elastycznego
16 mm²
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.4 kV
Poziom ochrony L-N
1.4 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
63 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
This Acti9 iPRD surge arrester protects 1P+N installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for high risk level in incoming panel board. The surge arresters with r indication have remote transfer of the information Cartridge to be replaced. It can...
Dane techniczne
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm²
Maks. przekrój przewodu elastycznego
16 mm²
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.4 kV
Poziom ochrony L-N
1.4 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
63 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
This Acti9 iPRD65r surge arrester protects 1P+N installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for very high risk level and incoming panel board. The surge arresters with r indication have remote transfer of the information Cartridge to be replaced...
Dane techniczne
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
65 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.5 kV
Poziom ochrony L-N
1.5 kV
Poziom ochrony N-PE
1.5 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
350 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
20 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
80 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
This Acti9 iPRD65r surge arrester protects 3P+N installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for very high risk level and incoming panel board. The surge arresters with r indication have remote transfer of the information Cartridge to be replaced...
Dane techniczne
Liczba przewodów (bez uziemienia)
4
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
65 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.5 kV
Poziom ochrony L-N
1.5 kV
Poziom ochrony N-PE
1.5 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
20 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
80 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
Ogranicznik przepięć Acti9 iPRD8 chroni instalacje 1P+N. Umożliwia szybką wymianę uszkodzonych wkładów. Maksymalny prąd rozładowania Imax wynosi 8 kA. Znamionowy prąd rozładowania wynosi 2,5 kA. iPRD8r zapewnia ochronę wtórną zabezpieczanych obciążeń i jest umieszczany kaskadowo z przychodzącymi...
Dane techniczne
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
8 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1 kV
Poziom ochrony L-N
1.1 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
2.5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
25 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
Ogranicznik przepięć Acti9 iPRD8 chroni instalacje 3P+N. Umożliwia szybką wymianę uszkodzonych wkładów. Maksymalny prąd rozładowania Imax wynosi 8 kA. Znamionowy prąd rozładowania wynosi 2,5 kA. iPRD8r zapewnia ochronę wtórną zabezpieczanych obciążeń i jest umieszczany kaskadowo z przychodzącymi...
Dane techniczne
Liczba przewodów (bez uziemienia)
3
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
8 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.2 kV
Poziom ochrony L-N
1.1 kV
Poziom ochrony N-PE
1.1 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
2.5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
25 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
This Acti9 iPRD8r surge arrester protects 1P+N installations. It allows quick replacement of damaged cartridges. The Imax maximum discharge current is 8kA .The In nominal discharge current is 2.5kA. The iPRD8r ensures secondary protection of loads to be protected and is placed in cascade with the incoming...
Dane techniczne
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
8 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.4 kV
Poziom ochrony L-N
1.1 kV
Poziom ochrony N-PE
1.4 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
2.5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
25 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
