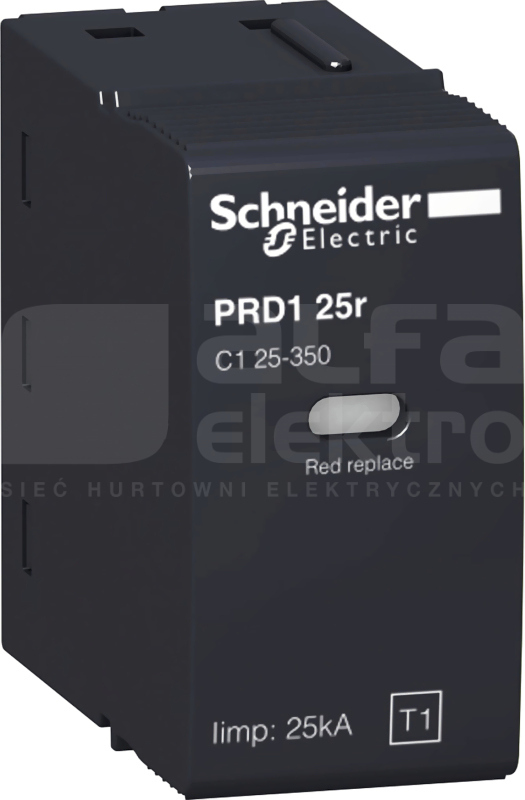

This Acti9 product is a cartridge C1 25-350 for surge arrester PRD1. This product is compatible with TT and TN earthing system. The Uc maximum continuous operating voltage is 350VAC. The Up Voltage protection level is 1.5kV. It can be plugged into a surge protecting device module. Its width is pitches of 9mm. The product color is anthracite grey (RAL7016). The dimensions are (W) 23mm x (H) 50mm x (D) 57mm. According to IEC 60529 standard, the degree of protection is IP20 or IP40 in modular enclosure. The operating temperature is -25°C to 60°C. The storage temperature is -40°C to 80°C. It is compliant with IEC 61643-1 and EN 61643-11 standards
Dane techniczne
Najwyższe napięcie trwałej pracy AC
350 V
Poziom ochrony
1.5 kV
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)

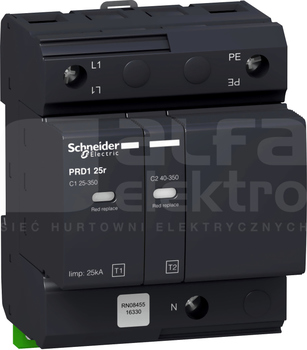

This Acti9 PRD1 25r product is a modular surge arrester protecting 1P+N electrical installations against direct lightning strikes. The In nominal discharge current is 100kA. The Type 1 surge arrester is recommended for electrical installations in the service sector and industrial buildings protected...
Dane techniczne
Liczba biegunów
2
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.5 kV
Poziom ochrony L-N
1.5 kV
Poziom ochrony N-PE
1.5 kV
Wytrzymałość zwarciowa (Isccr)
25 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
100 kA
Bieguny
1+N/PE
Układ sieciowy
TN-S, TT
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TN
Nie
Układ sieci TT
Tak
Układ sieci TN-S
Tak
Rozmiar
4 moduły
Układ sieci IT
Nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Ze stykiem do zdalnej sygnalizacji
Tak
Stopień ochrony (IP)
IP20
Układ sieci DC
Nie
Odporność na zwarcie
Nie
Typ 2
Tak
Ze stykiem sygnalizacyjnym
Tak
Klasa ochronności
Typ 1+2
Inny układ sieci
Nie
Zintegrowane dobezpieczenie
Nie
Technologia szczeliny iskrowej do przełączania napięcia

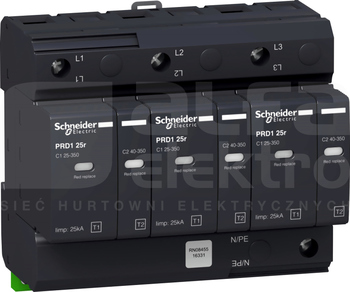

Acti9 PRD1 to 3-biegunowy ogranicznik przepięć chroniący instalacje elektryczne przed bezpośrednim uderzeniem pioruna. Maksymalny prąd wyładowczy [Imax] wynosi 40kA. Prąd znamionowy wyładowczy [In] wynosi 25kA. Ogranicznik przepięć typu 1 jest zalecany do instalacji elektrycznych w sektorze...
Dane techniczne
Liczba biegunów
3
Liczba przewodów (bez uziemienia)
3
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.5 kV
Poziom ochrony L-N
1.5 kV
Poziom ochrony N-PE
1.5 kV
Wytrzymałość zwarciowa (Isccr)
25 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
25 kA
Bieguny
3
Układ sieciowy
TN-C
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Tak
Układ sieci TT
Nie
Układ sieci TN
Nie
Układ sieci TN-S
Nie
Rozmiar
6 modułów
Układ sieci IT
Nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Ze stykiem do zdalnej sygnalizacji
Tak
Stopień ochrony (IP)
IP20
Inny układ sieci
Nie
Klasa ochronności
Typ 1+2
Odporność na zwarcie
Nie
Typ 2
Tak
Ze stykiem sygnalizacyjnym
Tak
Układ sieci DC
Nie
Zintegrowane dobezpieczenie
Nie
Technologia szczeliny iskrowej do przełączania napięcia

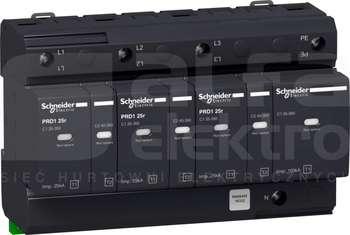

Ten Multi9 PRD1 jest ogranicznikiem przepięć z wkładką z możliwością podłączania za pomocą wtyczki. Posiada biegun 3P+N. Maksymalne napięcie robocze wynosi 350 V (L-N lub N-PE). Jest on dostępny dla systemu uziemienia TT lub TN-S. Jest to ogranicznik przepięć typu 1 i 2. Chroni instalacje...
Dane techniczne
Liczba biegunów
4
Liczba przewodów (bez uziemienia)
3
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
350 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.5 kV
Poziom ochrony L-N
1.5 kV
Poziom ochrony N-PE
1.5 kV
Wytrzymałość zwarciowa (Isccr)
25 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
100 kA
Bieguny
3+N/PE
Układ sieciowy
TN-S, TT
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TT
Tak
Układ sieci TN
Nie
Układ sieci TN-S
Tak
Rozmiar
8 modułów
Układ sieci IT
Nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Ze stykiem do zdalnej sygnalizacji
Tak
Stopień ochrony (IP)
IP20
Ze stykiem sygnalizacyjnym
Tak
Klasa ochronności
Typ 1+2
Inny układ sieci
Nie
Odporność na zwarcie
Nie
Typ 2
Tak
Zintegrowane dobezpieczenie
Nie
Układ sieci DC
Nie
Technologia szczeliny iskrowej do przełączania napięcia
