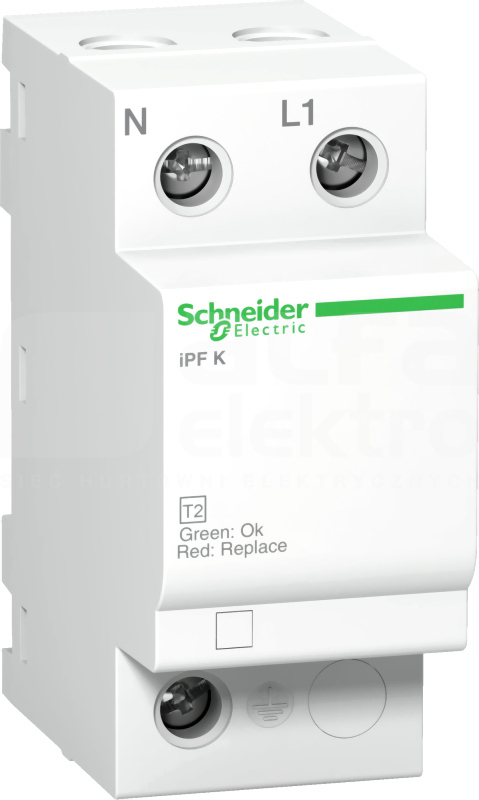

This Acti9 iPF K 20 product is a modular surge arrester. It protects 1P+N installations. The Imax maximum discharge current is 20kA .The In nominal discharge current is 5kA. The iPF multi-pole single-piece surge arrester range is adapted for earthing systems: TT, TN-S, TN-C. This type 2 incoming protection surge arrester iPF20 is recommended for a medium risk level. The Uc maximum continuous operating voltage in DM common mode (between phase and earth) is 340VAC. The Uc maximum continuous operating voltage in DM common mode (between phase and neutral) is 260VAC. The Up Voltage protection level in CM common mode (between phase and neutral) is 1.5kV. The Ue rated operational voltage is 230VAC +/- 10%. The product colour is white (RAL9003).The dimensions are (W) 36mm x (H) 81mm x (D) 69mm. The weight is 210g. The degree of protection is IP20 and IP40 in modular enclosure. The operating temperature is -25°C to 60°C. The storage temperature is -40°C to 85°C. This product is compliant with IEC 61643-11 and EN 61643-11 standard
Dane techniczne
Liczba przewodów (bez uziemienia)
1
Maks. przekrój przewodu (jedno-/wielodrutowego)
16 mm²
Maks. przekrój przewodu elastycznego
16 mm²
Maksymalny prąd wyładowczy (8/20)
20 kA
Najwyższe napięcie trwałej pracy AC
340 V
Najwyższe napięcie trwałej pracy DC
340 V
Poziom ochrony
1.1 kV
Poziom ochrony L-N
1.1 kV
Poziom ochrony N-PE
1.5 kV
Wytrzymałość zwarciowa (Isccr)
25 kA
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
