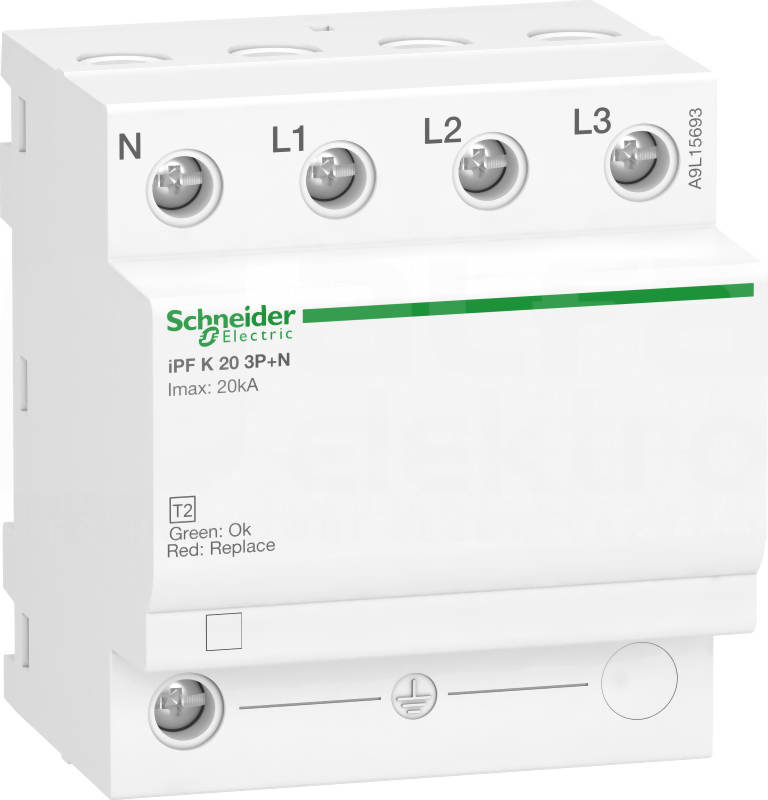

Ten produkt Acti9 iPF K 20 jest modułowym ogranicznikiem przepięć. Chroni instalacje 3P+N. Maksymalny prąd rozładowania Imax wynosi 20 kA. Znamionowy prąd rozładowania wynosi 5 kA. Wielopolowe jednoczęściowe ograniczniki przepięć są przystosowane do uziemienia TT, TN-S, TN-C. Ten ochronny ogranicznik przepięć typu 2 jest zalecany dla średniego poziomu ryzyka. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym jest 260VAC między przewodem neutralnym a uziemieniem i jest 340VAC między fazą a uziemieniem. Maksymalne ciągłe napięcie robocze Uc w trybie różnicowym (między fazą a przewodem neutralnym) jest 340VAC. Poziom zabezpieczenia napięciowego w górę wynosi 1,5 kV w trybie wspólnym (między przewodem neutralnym a uziemieniem) i wynosi 1,1 kV w trybie różnicowym (między przewodem fazowym a neutralnym). Znamionowe napięcie robocze wynosi 230VAC lub 400VAC +/- 10%. Kolor produktu jest biały (RAL9003). Wymiary to (W) 72 mm x (W) 81 mm x (D) 69 mm. Waga wynosi 420g. Stopień ochrony wynosi IP20 i IP40 w obudowie modułowej. Temperatura robocza wynosi od -25°C do 60°C. Temperatura przechowywania wynosi od -40°C do 85°C. Ten produkt jest zgodny z normami IEC 61643-11 i EN 61643-11
Dane techniczne
Liczba przewodów (bez uziemienia)
3
Maks. przekrój przewodu (jedno-/wielodrutowego)
16 mm²
Maks. przekrój przewodu elastycznego
16 mm²
Maksymalny prąd wyładowczy (8/20)
20 kA
Najwyższe napięcie trwałej pracy AC
340 V
Najwyższe napięcie trwałej pracy DC
340 V
Poziom ochrony
1.1 kV
Poziom ochrony L-N
1.1 kV
Poziom ochrony N-PE
1.5 kV
Wytrzymałość zwarciowa (Isccr)
25 kA
Znamionowe napięcie AC
400 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
