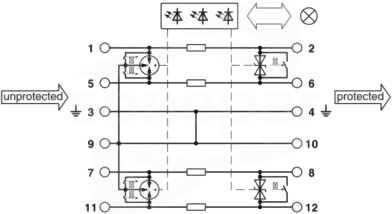

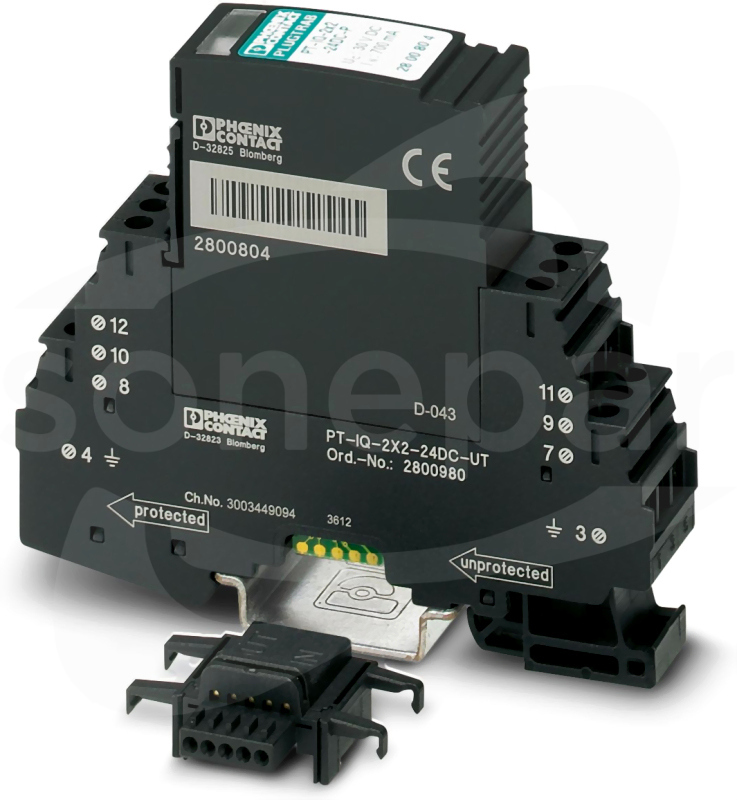

Ochrona przed przepięciami, składająca się z wtyku ochronnego i elementu bazowego, ze zintegrowanym wielostopniowym wskaźnikiem statusu na module, do dwóch 2-żyłowych nieuziemionych obwodów sygnałowych, kompatybilność z HART. Możliwość stosowania w obwodach związanych z bezpieczeństwem do SIL 3
Dane techniczne
Częstotliwość graniczna
1.1 MHz
Najwyższe napięcie trwałej pracy AC
21 V
Najwyższe napięcie trwałej pracy DC
30 V
Napięcie znamionowe DC
24 - 24 V
Poziom ochrony żyła/ziemia
700 V
Poziom ochrony żyła/żyła
55 V
Prąd znamionowy
0.7 A
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
Złącze do PCB, przekrój znamionowy: 0,5 mm², kolor: zielony, prąd znamionowy: 4 A, napięcie znamionowe (III/2): 160 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 5, liczba rzędów: 1, liczba biegunów: 5, ilość przyłączy: 5, rodzina produktów: FK-MC...
Dane techniczne
Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
1
Napięcie znamionowe
160 V
Odstępy między stykami
2.5 mm
Odstępy między złączami
2.5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 0.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 0.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 0.5 mm2
Prąd znamionowy In
4 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
2.5 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Rodzaj styku
Gniazdo
Materiał elementu izolacyjnego
Poliamid (PA)
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Taśma oznaczników ponacinana, płaska, pasek, biały, nieopisane, opisywany przy pomocy: CMS-P1-PLOTTER, PLOTMARK, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 5 mm, Ilość pojedynczych tabliczek: 1000, wysokość pola tekstowego: 5,15 mm, szerokość pola tekstowego: 5,15 mm
Taśma oznaczników ponacinana, płaska, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 5 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 5,15 mm, szerokość pola tekstowego: 5,15 mm
Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: CMS-P1-PLOTTER, PLOTMARK, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 18 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 5 mm, szerokość pola tekstowego: 18 mm
