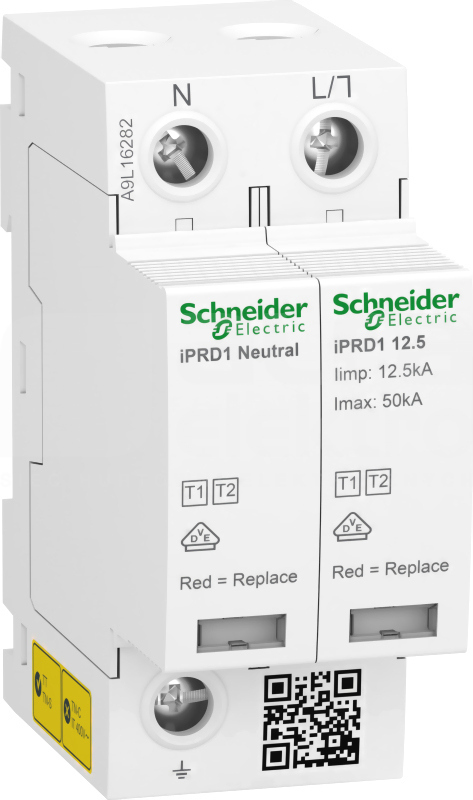

IPRD1 12,5R-T12-1N Ogranicznik przepięć

Ogranicznik przepięć Acti9 iPRD1 12,5r chroni instalacje 1P+N w budynkach mieszkalnych i małych budynkach komercyjnych przed bezpośrednim i pośrednim przepięciem przejściowym. To urządzenie typu 1+2, które jest automatycznie chronione przez wbudowany wyłącznik automatyczny, jest zalecane do wysokiego poziomu ryzyka w płycie rozdzielnicy wejściowej. Oferuje zdalne raportowanie komunikatu "kaseta musi zostać zmieniona". Ten wstępnie okablowany ogranicznik przepięć umożliwia szybką wymianę uszkodzonych wkładek wyjmowanych. Zawiera odłącznik bezpieczeństwa wycofanego z eksploatacji. Acti9 iPRD1 12.5r jest kompatybilny z systemami uziemienia TT i TN-S. W połączeniu z kompaktową rozdzielnicą NSXm H TM80D zdolność wyłączania wynosi 70 kA. Maksymalny prąd rozładowania Imax wynosi 50 kA. Znamionowy prąd rozładowania wynosi 20 kA. Maksymalne ciągłe napięcie robocze Uc w trybie różnicowym (między fazą a przewodem neutralnym) jest 350VAC. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym jest 255VAC między przewodem neutralnym a uziemieniem. Poziom zabezpieczenia napięciowego w górę wynosi 1,5 kV typu 1+2. Znamionowe napięcie robocze wynosi 230VAC. Częstotliwość pracy wynosi 50 Hz. Wymiary to (szer.) 36 mm x (wys.) 89 mm x (gł.) 69 mm. Szerokość w nachyleniu 9 mm wynosi 4. Waga wynosi 290g. Stopień ochrony wynosi IP20 i IP40 w obudowie modułowej. Temperatura robocza wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -40°C do +80°C. Ten produkt jest zgodny z normami EN 61643-11 2012 i IEC 61643-11 2011
