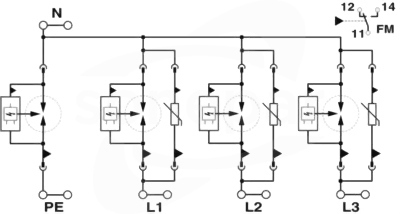

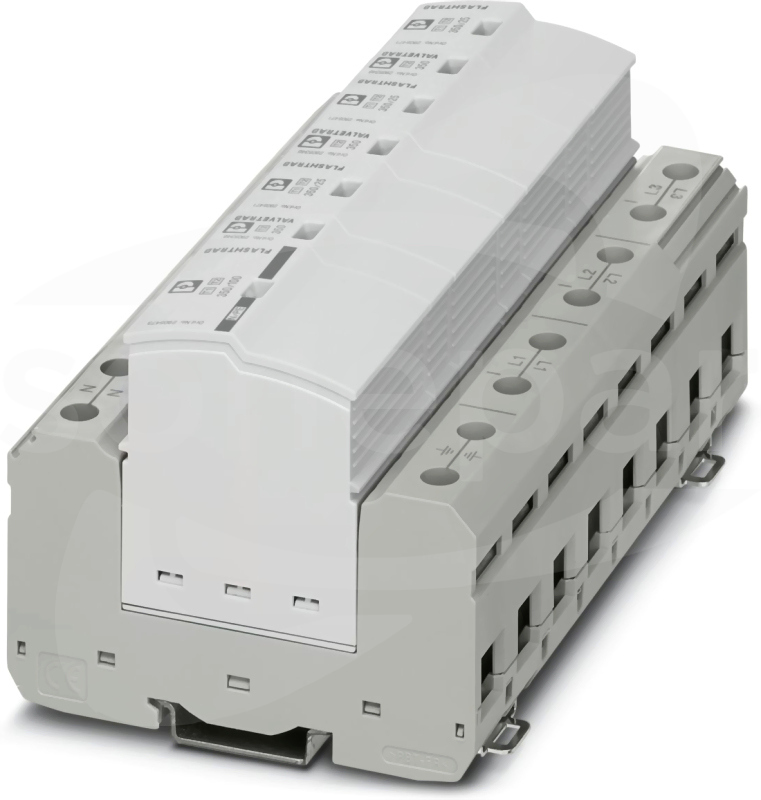

Wtykany moduł odgromnika kombinowanego z ogranicznikiem przepięć, typ 1+ typ 2/klasa I+II, do 3-fazowych sieci zasilających z oddzielnym przewodem PE i N (L1, L2, L3, PE, N)
Dane techniczne
Liczba biegunów
4
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
35 mm²
Najwyższe napięcie trwałej pracy AC
350 V
Poziom ochrony
2.2 kV
Poziom ochrony L-N
1.5 kV
Poziom ochrony L-PE
2.2 kV
Poziom ochrony N-PE
1.5 kV
Prąd udarowy (10/350 µs)
100 kA
Zdolność gaszenia prądu następczego
25 kA
Zdolność gaszenia prądu następczego Ifi
25 kA
Znamionowe napięcie AC
240 V
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
315 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
125 A
Układ sieciowy
Sieć TN S
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TT
Nie
Układ sieci TN
Nie
Układ sieci TN-S
Tak
Rozmiar
Inne
Układ sieci IT
Nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Stopień ochrony (IP)
IP20
Zintegrowane dobezpieczenie
Tak
Klasa ochronności
Typ 1
Wydmuchowy
Nie
Układ sieci DC
Nie
Technologia szczeliny iskrowej do przełączania napięcia
